一 、友达15寸工业G150XTN03.0应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G150XTN03.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 15.0” | |||
应用环境： | 工作温度 | 0 ~65 °C | 存储温度 | -20 ~ 65 °C |
ROHS | ROHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征： | 表面雾面，6/8位灰阶可选，广视角，风景模式，白光LED背光 | |||
二 、友达15寸工业G150XTN03.0结构详情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 点间距 | 0.099×0.297(W×H) mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.297×0.297(W×H) mm | |
结构尺寸： | 显示区域(mm) | 304.128(W)×228.096(H) mm | 开口区域(mm) | 313.55(W)×237.25(H) mm |
外观尺寸(mm) | 326.5(W)×253.5(H) mm | 外观厚度(mm) | 12.0 (Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他细节 | 重量 | 1.20Kgs (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达15寸液晶模组G150XTN03.0 光学详情
基础信息： | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间 | 5.7/2.3 (Typ.)(Tr/Td) ms | |
色彩性能： | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 60% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9points) |
四、友达15寸工业G150XTN03.0电子详情
帧频率: | 60Hz |
翻转扫描 : | No |
功率总耗： | 10.9W (Typ.) |
五、友达15寸工业G150XTN03.0信号详情
信号电气： | 输入电流 | 1.0/1.5A (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 3.3/5.0W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | - | 类型 | 端子 | ||
信号详情 | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB240420E | 1.25 mm | 20pins | 1pcs | LVDS-20P1C8B-020D | |
六、友达15寸工业G150XTN03.0发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源(底部) |
可换性 | No | 灯管形状 | - | 灯管寿命 | 30K(Min.) (Hours) | |
接口特征： | 位置 | - | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
恩得利 | 3808K-F05N-02R | 1.25mm | 5pins | 1pcs | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 12.0±1.2V | 输入电流 | 0.70A (Typ.) | ||
功率消耗 | 8.4/10W (Typ./Max.) | |||||
七、友达15寸液晶模组G150XTN03.0 包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
15 pcs / 箱 | 375×430×360 mm | 20 Kgs |

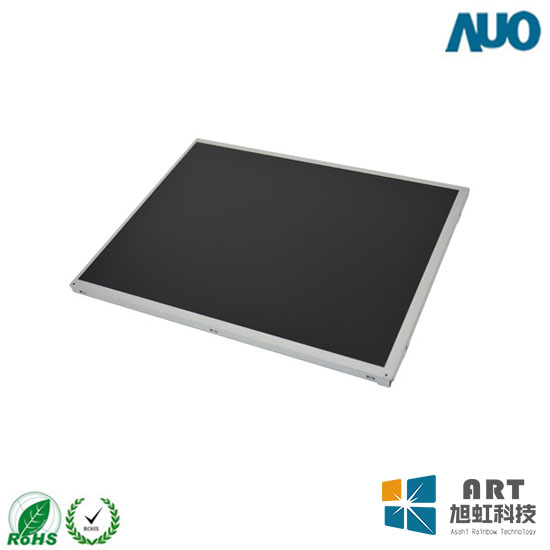

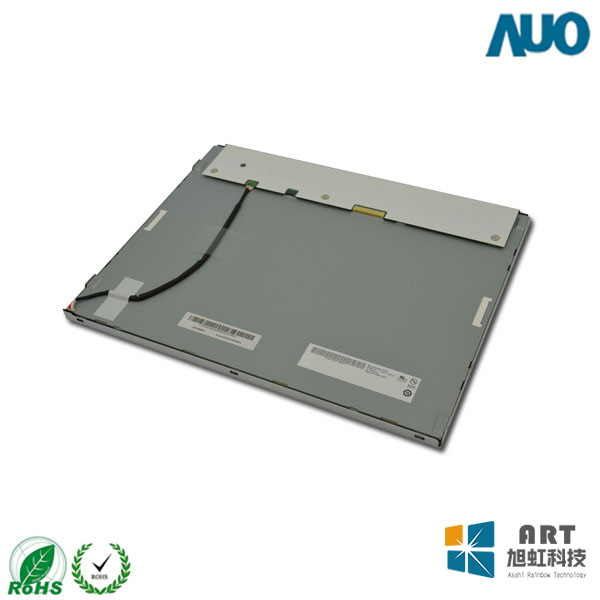

G150XTN03.0 是友达光电（AUO）推出的一款15英寸工业级TFT-LCD液晶模组。该产品采用TN常白显示技术，分辨率为1024×768（XGA） ，宽高比4:3，像素密度86 PPI。
G150XTN03.0于2012年Q3量产，2018年Q3正式停产（EOL） 。核心参数为350cd/㎡亮度、700:1对比度、LVDS信号接口及WLED侧入式背光（含LED驱动器，背光寿命30,000小时）。广泛适用于工业HMI、工控一体机、医疗设备等场景。
⚠️ 停产提示：该型号已停产（EOL），新项目建议优先选用G150XTN03.5（LVDS接口同参数替代）或G150XTN03.4（eDP接口升级替代）。如需确认最新库存，请联系客服。
G150XTN03.0核心卖点
卖点一：15英寸XGA分辨率 + 4:3经典工业宽高比
采用1024×768（XGA）分辨率，宽高比4:3，显示区域尺寸为304.128×228.096 mm。4:3宽高比是工业控制领域的经典比例，与大量传统工业软件界面完美兼容，可直接替换老旧设备中的4:3工业屏。
卖点二：350cd/㎡高亮度 + 700:1高对比度
亮度350cd/㎡，在工业环境、工控一体机等中等环境光场景下保持良好的可视性。700:1高对比度确保图像层次丰富、黑色深邃。配合雾面防眩光表面（3H硬涂层），有效减少环境光反射。
卖点三：广视角表现（85/85/80/80°）
可视角度达到85/85/80/80°（CR≥10），优于普通TN屏。适合工业HMI、设备监控等多角度使用场景。
卖点四：LVDS工业标准接口 + 6/8位灰阶可选
采用LVDS（1通道，6/8-bit）信号接口，20 pins端子连接。与主流工业控制器、嵌入式PC广泛兼容，信号传输稳定可靠。支持6位/8位灰阶可编程选择，灵活适配不同色彩深度需求。
卖点五：含LED驱动器 + 1.5G抗振
含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。抗振性能1.5G（14.7 m/s²） ，适用于工业设备、车载终端等有振动要求的场景。
卖点六：4-M3标准侧装孔 + 雾面防眩光
配备Side mounting holes（4-M3）on left, right bezel标准安装孔位，安装牢固可靠。表面采用雾面处理和Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。
卖点七：宽温工作（0~65°C）
工作温度范围0~65°C，存储温度范围-20~65°C，适合工业环境、工控设备等对温度有一定要求的应用场景。
卖点八：60% NTSC色域
色域覆盖60% NTSC（CIE1931） ，色彩表现优于普通工业屏，适合对色彩有一定要求的工业应用。
G150XTN03.0 应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 4:3比例 + LVDS接口 + 标准安装孔 |
工控一体机 | 医疗推车终端、患者监护仪、诊断显示器 | 350nit亮度 + 宽温 + 1.5G抗振 |
医疗设备 | 医疗推车终端、患者监护仪、诊断显示器 | 雾面防眩光 + 广视角 + 工业级可靠性 |
设备监控 | 电力监控屏、设备状态显示器 | 4:3比例 + LVDS接口 + 长寿命背光 |
老设备替换 | 老旧15寸正屏显示器替换升级 | 4:3经典比例 + 直接尺寸兼容 |
替代型号推荐
G150XTN03.0已停产（2018年Q3 EOL），推荐以下替代方案：
方案一：G150XTN03.5（首选推荐 ）
对比项 | G150XTN03.0（已停产） | G150XTN03.5（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 350 cd/m² | 350 cd/m² |
对比度 | 700:1 | 800:1 |
可视角度 | 85/85/80/80 | 80/80/70/80 |
接口 | LVDS（1 ch, 6/8-bit） | LVDS（1 ch, 6/8-bit） |
背光 | WLED，含LED驱动器 | WLED，含LED驱动器 |
工作温度 | 0~65°C | 0~65°C |
状态 | 已停产 | 量产中 |
推荐理由：G150XTN03.5与G150XTN03.0在分辨率、亮度、接口类型、背光配置、工作温度等核心参数上高度一致，是最直接、最兼容的LVDS接口替代方案。
方案二：G150XTN03.4（eDP接口升级替代）
对比项 | G150XTN03.0（已停产） | G150XTN03.4（升级替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 350 cd/m² | 350 cd/m² |
对比度 | 700:1 | 800:1 |
接口 | LVDS | eDP |
状态 | 已停产 | 量产中 |
推荐理由：G150XTN03.4采用eDP接口，适合新项目设计、ARM架构处理器等场景。但需注意接口不兼容，如主板为LVDS接口则需选用G150XTN03.5。
方案三：G150XTN03.6（低亮度经济替代）
对比项 | G150XTN03.0（已停产） | G150XTN03.6（经济替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 350 cd/m² | 250 cd/m² |
接口 | LVDS | LVDS |
状态 | 已停产 | 量产中 |
推荐理由：G150XTN03.6采用LVDS接口，分辨率相同，亮度略低（250 vs 350 cd/m²），适合对亮度要求不高的成本敏感项目。
如需获取G150XTN03.0的库存信息、替代型号规格书或批量采购报价，请联系我们。可配套电容/电阻触摸屏
