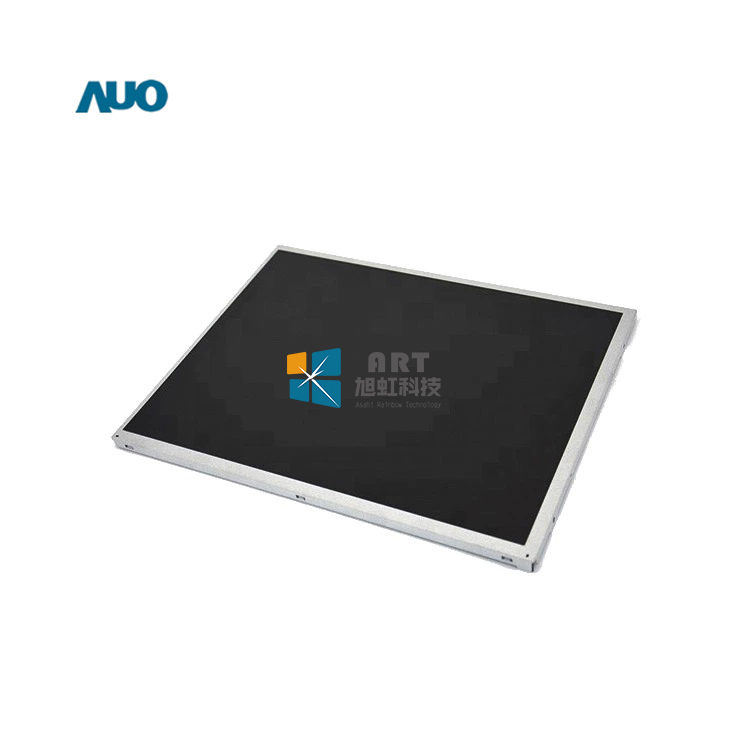

一、友达15寸工业液晶模组G150XAN02.1应用详情
基本信息： | 制造商 | 友达（AUO） | 型号 | G150XAN02.1 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 15” | |||
应用环境： | 工作温度 | -20 ~ 75 °C | 存储温度 | -30 ~ 75 °C |
RoHS | RoHS | |||
典型特征： | 表面雾面，广视角，风景模式，白光LED背光，高亮度，背光寿命大于5万小时 | |||
二、友达15寸工业液晶模组G150XAN02.1 结构详情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 点间距(mm) | 0.099×0.297 mm |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.297×0.297 mm | |
结构尺寸 : | 显示区域 | 304.128(W)×228.096(H) mm | 开口区域 | 309.9(W)×236.36(H) mm |
外观尺寸(mm) | 326.5(W)×253.5(H) mm | 外观厚度 | 9.0 (Typ.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他参数： | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、友达15寸工业液晶模组G150XAN02.1 光学详情
基本信息： | 显示亮度 | 800 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能： | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 16.2M (6-bit + FRC) |
色域 | 60% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
显示性能： | 阳光下可视性 | 是 | 投射率 | - |
四、友达15寸工业液晶模组G150XAN02.1电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
五、友达15寸工业液晶模组G150XAN02.1 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.42/0.51A (Typ./Max.) | ||
功耗 | 1.39/1.68W (Typ./Max.) | |||||
信号类型 : | LVDS (1 ch, 8-bit) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情： | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
信盛精工 | MSB240420HD | 1 pcs | 20 pins | 1.25 mm | ||
六、友达15寸工业液晶模组G150XAN02.1光源详情
光源特征： | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | 50K(Min.) (Hours) | |
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
恩得利 | 3808K-F05N-12R | 1.25 mm | 5 pins | 1pcs | ||
接口特征： | 位置 | - | 类型 | 端子 | ||
背光驱动： | 含LED驱动器 | |||||
驱动电气： | 电压供应 | 12±1.2V | 电流供应 | 0.9/0.98A (Typ./Max.) | ||
功耗 | 10.74/11.78W (Typ./Max.) | |||||
G150XAN02.1 是友达光电（AUO）推出的一款15英寸工业级高亮TFT-LCD液晶模组。该产品采用 AHVA广视角技术（友达自研IPS级技术，常黑显示，透射式），分辨率为 1024×768（XGA） ，宽高比 4:3，像素密度 85 PPI。
G150XAN02.1的核心亮点为 800cd/㎡高亮度、AHVA全视角（89/89/89/89°）、1000:1高对比度、-20~75℃宽温工作 及 5万小时长寿命背光，是友达15寸产品线中 高亮全视角工业显示 的主力型号。G150XAN02.1当前处于 量产中 状态，供应稳定。
G150XAN02.1核心卖点与优势
卖点一：800cd/㎡高亮度——阳光直射清晰可视
G150XAN02.1搭载 800cd/㎡高亮度背光源，是普通工业屏（250-400nit）的 2-3倍。配合雾面防眩光表面（3H硬涂层），在 户外阳光直射、半户外强光环境 下依然清晰可视。
典型价值：有效解决户外设备“阳光下看不清”的痛点，是 户外自助终端、充电桩、航海船舶 等阳光直射场景的理想选择。
卖点二：AHVA全视角技术（89°全向视角）
采用友达自研 AHVA广视角技术（IPS级硬屏架构），支持 89°全向视角（CR≥10）。常黑显示模式 在暗环境下提供更深邃的黑色，适合 工业HMI、医疗影像 等多角度使用场景。
卖点三：-20~75℃宽温工作——极端环境稳定运行
工作温度和存储温度均达到 -20~75℃。通过 -20℃低温冷启动验证 及 +75℃高温持续运行认证，抗振性能 1.5G（14.7 m/s²）。
典型价值：适用于 冷库仓储、工业现场、户外终端、车载 等对温度和振动有要求的应用场景。
卖点四：1000:1高对比度 + 60% NTSC色域
1000:1高对比度 确保图像层次丰富、黑色深邃。色域覆盖 60% NTSC 及 16.2M色彩，色彩表现优于普通工业屏。
卖点五：50,000小时长寿命背光 + 含LED驱动器
WLED背光寿命长达 50,000小时（Min.） ，按7×24小时连续运行计算可使用 约5.7年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点六：LVDS工业标准接口 + 8-bit色彩
采用 LVDS（1通道，8-bit）20针信号接口，与主流工业控制器、嵌入式PC广泛兼容。支持 8-bit色彩，显示16.2M色。驱屏电压3.3V，信号功耗仅1.68W（Max.）。
卖点七：4-M3标准侧装孔 + 雾面防眩光 + 1.5G抗振
配备 Side mounting holes（4-M3）on left, right bezel 标准安装孔位，安装牢固可靠。表面采用 雾面处理 和 Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。抗振性能 1.5G（14.7 m/s²） ，适用于 车载、工程机械 等有振动要求的场景。
卖点八：量产保障 + 市场主力
该型号当前处于 量产中 状态，是友达15寸产品线中 800nit高亮全视角工业显示的主力型号。
G150XAN02.1应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 4:3比例 + LVDS接口 + AHVA全视角 |
医疗设备 | 医疗诊断显示器、患者监护仪、医疗推车终端 | AHVA全视角 + 1000:1对比度 + 800nit亮度 |
车载显示 | 公交信息屏、AGV车载终端、船舶导航 | -20℃低温 + 1.5G抗振 + 宽温 |
户外自助终端 | 户外充电桩显示屏、户外售票机、信息查询终端 | 800nit高亮 + 雾面防眩光 + 宽温 |
航海船舶 | 船舶控制终端、航海导航显示屏 | 800nit高亮 + 宽温 + 1.5G抗振 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | 800nit亮度 + 含LED驱动器 + 1.5G抗振 |
安防监控 | 监控显示器、门禁系统、对讲设备 | 高亮 + 宽温 + 工业级可靠性 |
老设备替换 | 老旧15寸正屏显示器替换升级 | 4:3经典比例 + 直接尺寸兼容 |
同系列型号对比与选型建议
友达15寸XAN系列对比
对比项 | G150XAN02.1 | G150XAN01.2 | G150XAN02.0 | G150XAN02.2 |
亮度 | 800 cd/m² | 800 cd/m² | 500 cd/m² | 1800 cd/m² |
可视角度 | 89/89/89/89° | 89/89/89/89° | 89/89/89/89° | 89/89/89/89° |
显示技术 | AHVA | AHVA | AHVA | AHVA |
接口 | LVDS（1 ch, 8-bit） | LVDS | LVDS | LVDS |
工作温度 | -20~75°C | -20~70°C | -30~80°C | -30~70°C |
生产状态 | 量产中 | 量产中 | 量产中 | 量产中 |
选型建议
G150XAN02.1（800nit） ：高亮全视角主力型号，适合半户外/高亮车间/航海船舶场景，800nit亮度+AHVA全视角是其核心优势；
G150XAN01.2（500nit） ：标准亮度型号，适合室内工业/医疗场景，性价比高；
G150XAN02.0（500nit，-30~85°C） ：超宽温型号，适合极端温度环境和传统工业场景；
G150XAN02.2（1800nit） ：超高亮旗舰型号，适合阳光直射等极端强光场景；
如需获取G150XAN02.1的库存信息、替代型号规格书或批量采购报价，请联系我们。可以配电容/电阻触摸屏。
