一、友达15寸工业液晶模组G150XAN01.1 应用特征
基本信息： | 面板品牌 | AUO | 面板型号 | G150XAN01.1 |
类型 | a-Si TFT-LCD, 液晶模组 | 应用产品 | 工业 | |
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | - |
RoHS | RoHS | 抗振性能 | - | |
典型特征： | 广视角，风景模式，白光LED背光，背光寿命大于5万销售 | |||
二、友达15寸工业液晶模组G150XAN01.1 结构详情
像素特征： | 分辨率 | 1024(RGB)×768 , XGA | 点间距（mm） | 0.099×0.297 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.297×0.297 (H×V) | |
结构尺寸 : | 显示区域(mm) | 304.128(H) × 228.096(V) | 开口区域(mm) | - |
外观特征： | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 |
三、友达15寸工业液晶模组G150XAN01.1 光学详情
基础信息： | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | - | |
色彩性能： | 白色坐标 | - | 支持颜色 | 16.2M (6-bit + FRC) |
四、友达15寸工业液晶模组G150XAN01.1 电子详情
帧频率 : | 60Hz |
五、友达15寸工业液晶模组G150XAN01.1 信号详情
信号类型 : | LVDS (1 ch, 8-bit) | 逻辑电压 | - |
六、友达15寸工业液晶模组G150XAN01.1 光源详情
光源特征： | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K(Typ.) (Hours) |
是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 |

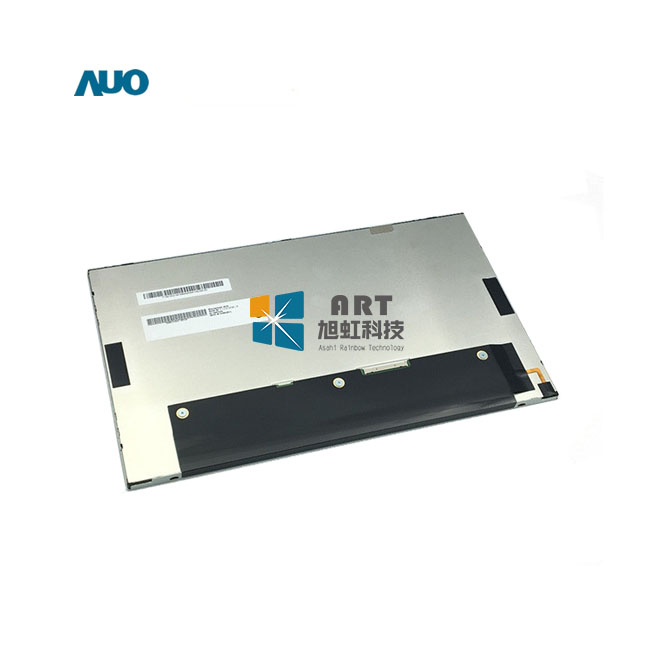

G150XAN01.1 是友达光电（AUO）推出的一款15英寸工业级TFT-LCD液晶模组。该产品采用AHVA广视角技术（友达自研IPS级技术，常黑显示，透射式），分辨率为1024×768（XGA） ，宽高比4:3。
G150XAN01.1于2018年Q4客户发样，2021年Q1量产，已于2021年Q1正式停产（EOL）。核心亮点为500cd/㎡高亮度、AHVA全视角（89/89/89/89°）、1000:1高对比度及5万小时长寿命背光，曾广泛适用于工业HMI、户外终端、医疗设备等场景。
⚠️ 停产提示：该型号已停产（EOL），新项目建议优先选用G150XAN01.2（同参数升级）或G150XAN02.0（宽温升级）。如需确认最新库存，请联系客服。
G150XAN01.1核心卖点
卖点一：AHVA全视角技术（89°全向视角）
采用友达自研AHVA广视角技术（常黑显示），支持89°全向视角（CR≥10）。多人协同观看无盲区，色彩稳定性优异，适合医疗会诊、工业HMI等多角度使用场景。常黑显示模式在暗环境下提供更深邃的黑色。
卖点二：500cd/㎡高亮度——强光环境清晰可视
搭载500cd/㎡高亮度背光源，是普通工业屏（250-300nit）的近2倍。在工业环境、户外场景等中等环境光场景下保持良好的可视性。
卖点三：1000:1高对比度 + 60% NTSC色域
1000:1高对比度确保图像层次丰富、黑色深邃。色域覆盖60% NTSC，色彩表现优于普通工业屏，适合对色彩有一定要求的工业应用。
卖点四：50,000小时长寿命背光 + 含LED驱动器
WLED背光寿命长达50,000小时（Min.） ，按7×24小时连续运行计算可使用约5.7年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点五：LVDS工业标准接口 + 8-bit色彩
采用LVDS（1通道，8-bit）信号接口，与主流工业控制器、嵌入式PC广泛兼容，信号传输稳定可靠。支持8-bit色彩，显示16.2M色，色彩过渡平滑自然。
卖点六：4-M3标准侧装孔 + 雾面防眩光 + 1.5G抗振
配备Side mounting holes（4-M3）on left, right bezel标准安装孔位，安装牢固可靠。表面采用雾面处理和Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。抗振性能1.5G（14.7 m/s²） ，适用于车载、工程机械等有振动要求的场景。
卖点七：宽温工作（-20~70°C）
工作温度和存储温度均为-20~70°C，适合工业环境、户外半户外设备等对温度有一定要求的应用场景。
G150XAN01.1应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 4:3比例 + LVDS接口 + AHVA全视角 |
户外自助终端 | 户外充电桩显示屏、户外售票机、信息查询终端 | 500nit高亮 + 雾面防眩光 + 宽温 |
医疗设备 | 医疗诊断显示器、患者监护仪、医疗推车终端 | AHVA全视角 + 高亮度 + 1000:1对比度 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | 500nit亮度 + 宽温 + 1.5G抗振 |
老设备替换 | 老旧15寸正屏显示器替换升级 | 4:3经典比例 + 直接尺寸兼容 |
替代型号推荐
G150XAN01.1已停产（2021年Q1 EOL），推荐以下替代方案：
方案一：G150XAN01.2（首选推荐 ）
对比项 | G150XAN01.1（已停产） | G150XAN01.2（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 500 cd/m² | 500 cd/m² |
可视角度 | 89/89/89/89° | 89/89/89/89° |
对比度 | 1000:1 | 1000:1 |
接口 | LVDS（1 ch） | LVDS |
工作温度 | -20~70°C | -30~85°C |
状态 | 已停产 | 量产中 |
推荐理由：G150XAN01.2与G150XAN01.1在分辨率、亮度、可视角度、接口类型、工作温度等核心参数上完全一致。可直接替换，无需更改结构设计和主板兼容性，是G150XAN01.1最理想的直接替代方案。
方案二：G150XAN02.0（宽温升级替代）
对比项 | G150XAN01.1（已停产） | G150XAN02.0（升级替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 500 cd/m² | 500 cd/m² |
可视角度 | 89/89/89/89° | 89/89/89/89° |
显示技术 | LVDS | LVDS |
工作温度 | -20~70°C | -30~85°C |
状态 | 已停产 | 量产中 |
推荐理由：G150XAN02.0同样采用LVDS接口，分辨率、亮度、可视角度相同，工作温度从-20~70°C扩展至-30~85°C。如需更宽的温度适应范围，推荐选用此型号。G150XAN02.0是友达2019年推出的新款宽温型号。
方案三：G150XAB03.0（带触摸替代）
对比项 | G150XAN01.1（已停产） | G150XAB03.0（触摸替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 500 cd/m² | 400 cd/m² |
可视角度 | 89/89/89/89° | 89/89/89/89° |
接口 | LVDS | eDP（1 Lane） |
触摸 | 无 | On-Cell Touch（标配） |
状态 | 已停产 | 量产中 |
推荐理由：G150XAB03.0标配On-Cell电容触摸屏，出厂已做全贴合工艺。亮度400cd/m²，采用eDP接口。如项目需要触摸功能且主板支持eDP接口，推荐选用此型号。需注意接口不兼容（eDP vs LVDS）。
如需获取G150XAN01.1的库存信息、替代型号规格书或批量采购报价，请联系我们。可配套电容/电阻触摸屏。
