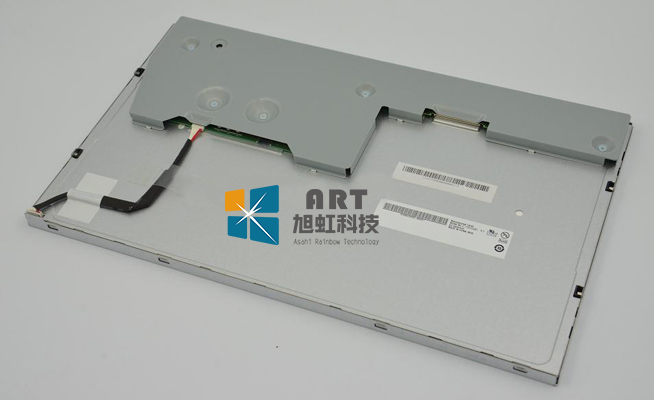

G156XW01 V302 友达15.6寸高亮工业液晶屏 | 已停产 · 替代型号推荐G156XW01 V4/G156XTN01.0
一 、友达15.6寸工业液晶模组G156XW01 V302应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G156XW01 V302 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 15.6” | |||
应用环境： | 工作温度 | 0~ 60 °C | 存储温度 | -20 ~60°C |
ROHS | ROHS | 抗振性能 | - | |
典型特征： | 表面雾面，广视角，风景模式，白光LED背光，信号端子正装， 背光寿命大于5万小时，宽屏 | |||
二 、友达15.6寸工业液晶模组G156XW01 V302 结构详情
像素特征： | 解析度 | 1366(RGB)×768 , WXGA | 点间距 | 0.084×0.252(W×H) mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.252×0.252(W×H) mm | |
结构尺寸： | 显示区域 | 344.232(H) × 193.536(V)mm | 开口区域 | 347.54(H) × 196.83(V)mm |
外观尺寸 | 363.8(H) × 215.9(V) mm | 外观厚度 | 9.3±0.5 mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他参数： | 重量 | 860±40g | 表面处理 | 雾面，Hard coating (3H) |
三、友达15.6寸工业液晶模组G156XW01 V302光学详情
基础信息： | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 85/85/80/80(Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间 | 6/12 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.2M (6-bit + FRC) |
色域 | 67% NTSC (CIE1931) | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、友达15.6寸工业液晶模组G156XW01 V302电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 8.8/10.52W (Typ./Max.) |
五、友达15.6寸工业液晶模组G156XW01 V302信号详情
信号电气： | 输入电流 | 0.43/0.52A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | ||
功率消耗 | 2.15/2.6W (Typ./Max.) | 信号接口 | LVDS (1 ch, 8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情 | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
航空电子 | FI-XB30SSL-HF15 | 1.0mm | 30pins | 1pcs | LVDS-30P1C8B-170A | |
六、友达15.6寸工业液晶模组G156XW01 V302发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源（底部） |
可换性 | No | 灯管形状 | - | 灯管寿命 | 50K(Min.) (Hours) | |
接口特征： | 位置 | - | 类型 | 端子 | ||
灯管驱动： | 端子 | |||||
驱动电气： | 输入电压 | 12.0±1.2V | 输入电流 | 0.55/0.66A (Typ./Max.) | ||
功耗 | 6.6/7.92W (Typ./Max.) | |||||
七、友达15.6寸工业液晶模组G156XW01 V302包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
16pcs / 箱 | 450×375×319 mm (L×W×H) | 15.3 Kgs |
G156XW01 V302（别名：G156XW01 V.3）是友达光电（AUO）推出的一款15.6英寸工业级高亮TFT-LCD液晶模组。该产品采用TN常白显示技术，分辨率为1366×768（WXGA） ，宽高比16:9，像素密度100 PPI。
G156XW01 V302于2016年Q3客户发样，2016年Q4量产，2023年Q2正式停产（EOL） 。核心参数为500cd/㎡高亮度、500:1对比度、LVDS信号接口（5.0V供电）及WLED侧入式背光（含LED驱动器，背光寿命50,000小时）。
G156XW01 V302核心卖点
卖点一：500cd/㎡高亮度——强光环境清晰可视
G156XW01 V302搭载500cd/㎡高亮度背光源，是普通工业屏（250-300nit）的近2倍。配合雾面防眩光表面（3H硬涂层），在工业环境、户外半户外场景下保持良好的可视性。
典型价值：在工厂车间、半户外设备等强光环境下依然清晰可视，无需额外遮光措施。
卖点二：15.6英寸WXGA宽屏 + 16:9黄金比例
采用1366×768（WXGA）分辨率，16:9宽屏比例，显示区域尺寸为344.232×193.536 mm。16:9宽屏是当前主流显示标准，适合宽屏HMI界面、多媒体内容播放、数据可视化等应用场景。
卖点三：广视角表现（85/85/80/80°）+ 快速响应
可视角度85/85/80/80°（CR≥10） ，优于普通TN屏，适合工业HMI、设备监控等多角度使用场景。响应时间6/12 ms（Tr/Td） ，动态画面流畅。
卖点四：50,000小时长寿命背光 + 含LED驱动器
WLED背光寿命长达50,000小时（Min.） ，按7×24小时连续运行计算可使用约5.7年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点五：67% NTSC广色域 + 86% sRGB覆盖率
色域覆盖67% NTSC、86% sRGB、68% DCI-P3，色彩表现优于普通工业屏（通常50-60% NTSC），适合对色彩有一定要求的工业应用。
卖点六：LVDS工业标准接口 + 8-bit色彩 + 5V供电
采用LVDS（1通道，8-bit）30针信号接口，与主流工业控制器、嵌入式PC广泛兼容。支持8-bit色彩，显示16.2M色。驱屏电压5.0V，信号功耗仅2.60W（Max.）。
卖点七：4-M3标准侧装孔 + 雾面防眩光 + 3H硬涂层
配备Side mounting holes（4-M3）on left, right bezel标准安装孔位，安装牢固可靠。表面采用雾面处理和Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。
卖点八：工业级可靠性 + 宽温工作
工作温度0~60°C，存储温度-20~60°C。抗振性能1.5G（14.7 m/s²） ，适用于车载、工程机械等有振动要求的场景。
G156XW01 V302应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 16:9宽屏 + LVDS接口 + 标准安装孔 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | 500nit高亮 + 含LED驱动器 + 5V供电 |
自助终端 | 信息查询机、售票机、POS收银机 | 16:9宽屏 + 雾面防眩光 + 500nit高亮 |
设备监控 | 电力监控屏、设备状态显示器 | 16:9宽屏 + LVDS接口 + 长寿命背光 |
老设备替换 | 老旧15.6寸宽屏显示器替换升级 | 16:9经典比例 + 直接尺寸兼容 |
替代型号推荐
G156XW01 V302已于2023年Q2停产（EOL），推荐以下替代方案：
方案一：G156XW01 V4（eDP接口升级替代）
对比项 | G156XW01 V302（已停产） | G156XW01 V4（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.6英寸 | 15.6英寸 |
分辨率 | 1366×768（WXGA） | 1366×768（WXGA） |
亮度 | 500 cd/m² | 500 cd/m² |
对比度 | 500:1 | 500:1 |
接口 | LVDS | eDP |
工作温度 | 0~60°C | 0~60°C |
状态 | 已停产 | 已停产 |
推荐理由：G156XW01 V4与G156XW01 V302在分辨率、亮度、对比度、工作温度等核心参数上完全一致。但接口不同（eDP vs LVDS） ，仅当主板为eDP接口时可选用此方案。
方案二：G156XTN01.0（LVDS同接口升级替代）
对比项 | G156XW01 V302（已停产） | G156XTN01.0（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.6英寸 | 15.6英寸 |
分辨率 | 1366×768（WXGA） | 1366×768（WXGA） |
接口 | LVDS（1 ch, 8-bit） | LVDS |
工作温度 | 0~60°C | -30~85°C （宽温升级） |
量产时间 | 2016年Q4 | 2018年 |
状态 | 已停产 | 量产中 |
推荐理由：G156XTN01.0与G156XW01 V302同为LVDS接口、同分辨率，是接口兼容的直接替代方案。工作温度从0~60°C扩展至-30~85°C，适合户外和极端温度环境应用。该型号于2018年开始量产，是友达15.6寸1366×768 LVDS工业屏中的在产主力型号。
方案三：G156XW01 V1（同系列替代——注意状态）
对比项 | G156XW01 V302（已停产） | G156XW01 V1（同系列替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.6英寸 | 15.6英寸 |
分辨率 | 1366×768（WXGA） | 1366×768（WXGA） |
接口 | LVDS | LVDS |
状态 | 已停产 | 已停产 |
推荐理由：G156XW01 V1与G156XW01 V302同为LVDS接口、同分辨率，是该系列的基础型号。但需注意，该型号同样为停产状态，新项目不建议选型，建议下单前咨询库存数量。
如需获取G156XW01 V302的库存信息、替代型号规格书或批量采购报价，请联系我们。可配套电容/电阻触摸屏。
