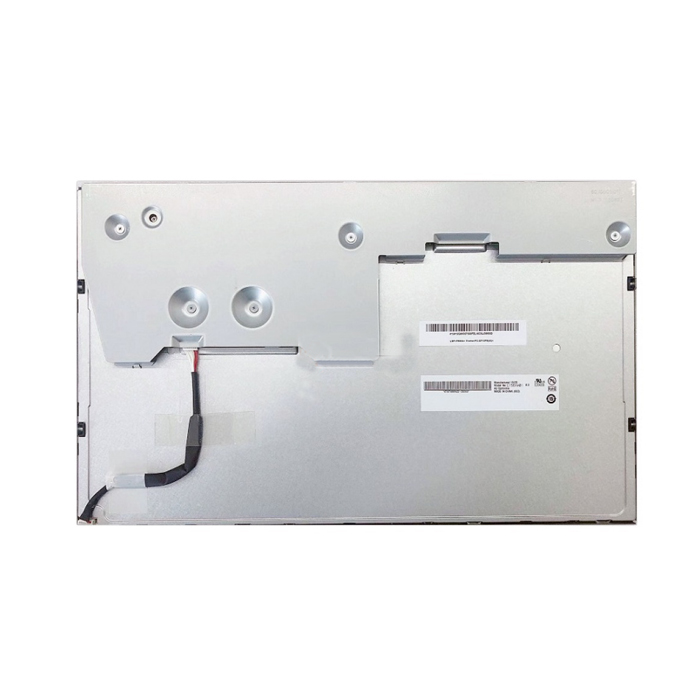

1.友达15.6寸液晶模组G156XW01 V101应用详情
基本信息 : | 品牌 | 友达（AUO） | 型号名称 | G156XW01 V101 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 型号别名 | G156XW01 V.1 | |
屏幕尺寸 | 15.6吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | 0 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，端正正装，表面雾面 | |||
2.友达15.6寸液晶模组G156XW01 V101 结构详情
像素特征 : | 分辨率 | 1366(RGB)×768, WXGA | 像素配置 | RGB垂直条状 |
点间距(mm) | 0.084×0.252 (H×V) | 像素间距(mm) | 0.252×0.252 (H×V) [100PPI] | |
结构尺寸 : | 显示尺寸(mm) | 344.232(H) × 193.536(V) | 开口区域(mm) | 347.54(H) × 196.83(V) |
外观尺寸(mm) | 363.8(H) × 215.9(V) | 外观厚度(mm) | 16.85±0.5 | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观形状 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它参数 : | 重量 | 1.25/1.35Kgs (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
3.友达15.6寸液晶模组G156XW01 V101 光学详情
基本信息 : | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 500 : 1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 6/2 (Typ.)(Tr/Td) | |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.2M (6-bit + FRC) |
色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 71% | sRGB覆盖率 | 92% |
Adobe RGB覆盖率 | 71% | DCI-P3覆盖率 | 73% | |
Rec.2020覆盖率 | 53% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4.友达15.6寸液晶模组G156XW01 V101电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗: | 12.65/14.5W (Typ./Max.) |
5.友达15.6寸液晶模组G156XW01 V101信号详情
信号电气 : | 电流供应 | 0.43/0.50A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | ||||
功耗 | 2.15/2.50W (Typ./Max.) | 信号接口 | LVDS (1 ch, 8-bit) | |||||
接口特征 : | 位置 | 屏体上部右边 | 类型 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | ||
航空电子 | FI-XB30SSL-HF15 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P1C8B-170A | |||
6.友达15.6寸液晶模组G156XW01 V101发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源（底部） | |||
数量 | - | 灯管形状 | - | 寿命 | 50K (Min.) 小时 | ||||
接口特征 : | 位置 | - | 类型 | 端子 | |||||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |||
恩得利 | 3808K-F05N-02R | 1.25 mm | 5 pins | 1 pcs | |||||
背光驱动 : | 含LED驱动器 | ||||||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | 0.64A (Typ.) | |||||
功率消耗 | 7.8/8.5W (Typ./Max.) | ||||||||
7.友达15.6寸液晶模组G156XW01 V101 包装详情
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 11 | 1 | 443×365×299 | 16.30 | 0.0483 |
G156XW01 V101（别名：G156XW01 V.1）是友达光电（AUO）推出的一款15.6英寸工业级TFT-LCD液晶模组。该产品采用 TN常白显示技术，分辨率为 1366×768（WXGA） ，宽高比 16:9，像素密度 100 PPI。
G156XW01 V101于2014年Q2量产，于2023年Q1停产，当前生产状态为已停产。亮度升级至 400cd/m²。核心参数为 400cd/㎡亮度、500:1对比度、LVDS信号接口及 WLED侧入式背光（含LED驱动器，背光寿命50,000小时）。可以咨询友达代理商（杭州旭虹）兼容替代型号。
G156XW01 V101核心卖点
卖点一：15.6英寸WXGA宽屏 + 16:9黄金比例
采用 1366×768（WXGA）分辨率，16:9宽屏比例，显示区域尺寸为344.232×193.536 mm。16:9宽屏是当前主流显示标准，适合 宽屏HMI界面、多媒体内容播放、数据可视化 等应用场景。
卖点二：400cd/㎡高亮度 + 500:1对比度 + 92% sRGB色域
亮度 400cd/㎡，在 工业环境、工控一体机 等室内场景下保持良好的可视性。500:1对比度 确保图像层次清晰。色域覆盖 92% sRGB 及 71% NTSC，色彩表现优于普通工业屏。
卖点三：广视角表现（85/85/80/80°）+ 快速响应
可视角度 85/85/80/80°（CR≥10） ，优于普通TN屏，适合 工业HMI、设备监控 等多角度使用场景。响应时间仅 6/2 ms（Tr/Td） ，动态画面流畅无拖影。
卖点四：50,000小时长寿命背光 + 含LED驱动器
WLED背光寿命长达 50,000小时（Min.） ，按7×24小时连续运行计算可使用 约5.7年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点五：LVDS工业标准接口 + 8-bit色彩 + 5V低电压
采用 LVDS（1通道，8-bit）30针信号接口，与主流工业控制器、嵌入式PC广泛兼容。支持 8-bit色彩，显示16.7M色。驱屏电压 5.0V，低功耗设计显著降低能耗。
卖点六：4-M3标准侧装孔 + 雾面防眩光 + 3H硬涂层
配备 Side mounting holes（4-M3）on left, right bezel 标准安装孔位，安装牢固可靠。表面采用 雾面处理 和 Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。
卖点七：工业级可靠性 + 宽温工作 + 1.5G抗振
工作温度 0~60°C，存储温度 -20~60°C，适合 工业环境、工控设备 等对温度有一定要求的应用场景。抗振性能 1.5G（14.7 m/s²） 。
G156XW01 V101应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 16:9宽屏 + LVDS接口 + 标准安装孔 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | 400nit亮度 + 含LED驱动器 + 5V低电压 |
自助终端 | 信息查询机、售票机、POS收银机 | 16:9宽屏 + 雾面防眩光 + 工业级可靠性 |
设备监控 | 电力监控屏、设备状态显示器 | 16:9宽屏 + LVDS接口 + 长寿命背光 |
AGV车载显示 | AGV车载显示器、无人搬运车控制终端 | 1.5G抗振 + 宽温工作 |
老设备替换 | 老旧15.6寸宽屏显示器替换升级 | 16:9经典比例 + 直接尺寸兼容 |
替代型号推荐
G156XW01 V101于2014年Q2量产，于2023年Q1停产，当前生产状态为已停产。推荐以下替代方案：
方案一：G156XW01 V101（首选推荐）
对比项 | G156XW01 V101（已停产） | G156XW01 V1 |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.6英寸 | 15.6英寸 |
分辨率 | 1366×768（WXGA） | 1366×768（WXGA） |
接口 | LVDS | LVDS |
生产状态 | 已停产 | 已停产 |
推荐理由：G156XW01 V1与G156XW01 V101 同为LVDS接口、同分辨率，是该系列的基础型号。但需注意，该型号同样为早期产品，目前生产状态已停产，新项目不建议选型。
方案二：G156XTN01.0（宽温升级替代）
对比项 | G156XW01 V101（已停产） | G156XTN01.0 |
分辨率 | 1366×768（WXGA） | 1366×768（WXGA） |
接口 | LVDS | LVDS |
工作温度 | 0~60°C | -30~85°C |
推荐理由：G156XTN01.0同样采用 LVDS接口，分辨率相同。工作温度扩展至 -30~85℃ ，适合 户外和极端温度环境 应用。
如需获取G156XW01 V101的库存信息、替代型号规格书或批量采购报价，请联系我们。
