1.友达液晶模组G156XW01 V100 应用特征
基本信息 : | 品牌 | 友达（AUO） | 型号名称 | G156XW01 V100 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 其它名称 | G156XW01 V.1 | |
最大额定 : | 工作温度 | 0 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
RoHS | RoHS | 抗振能力 | - | |
适用于 : | 工业 | |||
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面 | |||
2.友达液晶模组G156XW01 V100 结构特征
屏幕尺寸 : | 15.6吋 | |||
像素特征 : | 分辨率 | 1366(RGB)×768, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.084×0.252 mm | 像素间距(W×H) | 0.252×0.252 mm [100PPI] | |
结构尺寸 : | 显示尺寸(W×H) | 344.232×193.536 mm | 可视尺寸(W×H) | 347.54×196.83 mm |
外观尺寸(W×H) | 363.8×215.9 mm | 外观厚度 | 16.85±0.5 mm | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比 | 16:9 (W : H) |
风景肖像 | 风景模式 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1.25/1.35Kgs (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
3.友达液晶模组G156XW01 V100 光学特征
基本信息 : | 亮度(cd/m²) | 300 (Typ.) | 光学模式 | TN，常白显示，透射式 |
对比度 | 500:1 (Typ.) (透射) | 可视角度(L/R/U/D) | 85/85/80/80 (Typ.)(CR≥10) | |
最佳角度 | - | 响应速度 | 6/2 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 色温 | 6485K | 颜色数量 | 16.7M (6-bit + Hi-FRC) |
白场色度 | Wx:0.313; Wy:0.329 | 白场变动 : | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 71% | sRGB覆盖率 | 92% |
Adobe RGB覆盖率 | 71% | DCI-P3覆盖率 | 73% | |
Rec.2020覆盖率 | 53% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4.友达液晶模组G156XW01 V100 电子特征
功率总耗 : | 12.65/14.5W (Typ./Max.) |
刷新频率 : | 60Hz |
翻转扫描 : | No |
5.友达液晶模组G156XW01 V100 信号特征
信号电气 : | 电流输入 | 0.43/0.50A (Typ./Max.) | 电压输入 | 5.0V (Typ.) | 功耗 | 2.15/2.50W (Typ./Max.) |
接口特征 : | 位置 | 屏体上部右边 | 类型 | 端子 | 信号类型 | LVDS (1 ch, 8-bit) |
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
航空电子 | FI-XB30SSL-HF15 | 1 pcs | 1.0 mm | 30 pins | LVDS-30P1C8B-170A |
6.友达液晶模组G156XW01 V100 背光特征
背光特征 : | 类型 | WLED | 位置 | 侧入式光源(底部) | 形状 | - |
数量 | - | 寿命(小时) | 50K (Min.) | 是否可换 | No | |
接口特征 | 位置 | - | 类型 | 端子 | WLED 驱动 | 含LED驱动器 |
接口详情 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | |
恩得利 | 3808K-F05N-02R | 1 pcs | 1.25 mm | 5pins | ||
驱动电气 : | 电流输入 | 0.88/1.11A (Typ./Max.) | 电压输入 | 12.0±1.2V | 功耗 | 10.5/12.0W (Typ./Max.) |
7.友达液晶模组G156XW01 V100 包装特征
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 11 | 1 | 443×365×299 | 16.30 | 0.0483 |

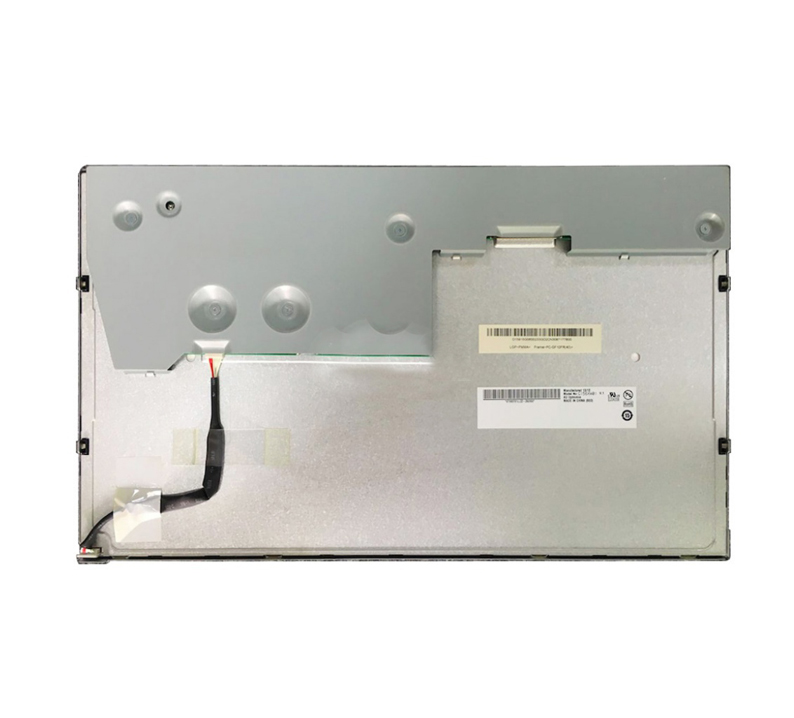

G156XW01 V100（别名：G156XW01 V.1）是友达光电（AUO）推出的一款15.6英寸工业级TFT-LCD液晶模组。该产品采用TN常白显示技术，分辨率为1366×768（WXGA） ，宽高比16:9，像素密度100 PPI。
G156XW01 V100于2011年Q3量产，2014年Q2正式停产（EOL） 。核心参数为300cd/㎡亮度、500:1对比度、LVDS信号接口及WLED侧入式背光（含LED驱动器，背光寿命50,000小时）。可以让供应商推荐兼容替代液晶屏型号。
G156XW01 V100核心卖点
卖点一：15.6英寸WXGA宽屏 + 16:9黄金比例
采用1366×768（WXGA）分辨率，16:9宽屏比例，显示区域尺寸为344.232×193.536 mm。16:9宽屏是当前主流显示标准，适合宽屏HMI界面、多媒体内容播放、数据可视化等应用场景。
卖点二：300cd/㎡亮度 + 500:1对比度 + 92% sRGB色域
亮度300cd/㎡，在工业环境、工控一体机等室内场景下保持良好的可视性。500:1对比度确保图像层次清晰。色域覆盖92% sRGB及71% NTSC，色彩表现优于普通工业屏。
卖点三：广视角表现（85/85/80/80°）+ 快速响应
可视角度85/85/80/80°（CR≥10） ，优于普通TN屏，适合工业HMI、设备监控等多角度使用场景。响应时间仅6/2 ms（Tr/Td） ，动态画面流畅无拖影。
卖点四：50,000小时长寿命背光 + 含LED驱动器
WLED背光寿命长达50,000小时（Min.） ，按7×24小时连续运行计算可使用约5.7年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点五：LVDS工业标准接口 + 8-bit色彩
采用LVDS（1通道，8-bit）30针信号接口，与主流工业控制器、嵌入式PC广泛兼容。支持8-bit色彩，显示16.7M色。驱屏电压5.0V，信号功耗仅2.50W（Max.）。
卖点六：4-M3标准侧装孔 + 雾面防眩光 + 3H硬涂层
配备Side mounting holes（4-M3）on left, right bezel标准安装孔位，安装牢固可靠。表面采用雾面处理和Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。
卖点七：工业级可靠性 + 宽温工作
工作温度0~60°C，存储温度-20~60°C，适合工业环境、工控设备等对温度有一定要求的应用场景。
G156XW01 V100应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 16:9宽屏 + LVDS接口 + 标准安装孔 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | 300nit亮度 + 含LED驱动器 + 5V低电压 |
自助终端 | 信息查询机、售票机、POS收银机 | 16:9宽屏 + 雾面防眩光 + 工业级可靠性 |
设备监控 | 电力监控屏、设备状态显示器 | 16:9宽屏 + LVDS接口 + 长寿命背光 |
老设备替换 | 老旧15.6寸宽屏显示器替换升级 | 16:9经典比例 + 直接尺寸兼容 |
替代型号推荐
G156XW01 V100已停产（2014年Q2 EOL），推荐以下替代方案：
方案一：G156XW01 V101（首选推荐）
对比项 | G156XW01 V100（已停产） | G156XW01 V101（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.6英寸 | 15.6英寸 |
分辨率 | 1366×768（WXGA） | 1366×768（WXGA） |
亮度 | 300 cd/m² | 400 cd/m² |
可视角度 | 85/85/80/80 | 85/85/80/80 |
接口 | LVDS | LVDS |
生产状态 | 已停产 | 已停产 |
推荐理由：G156XW01 V101与G156XW01 V100 同为LVDS接口、同分辨率、同外观尺寸（363.8×215.9mm） ，亮度从300nit提升至 400nit，性能全面升级，是最理想的直接替代方案。但也已停产，新项目不建议选。
方案二：G156XW01 V3（同系列LVDS替代）
对比项 | G156XW01 V100（已停产） | G156XW01 V3（同系列替代） |
分辨率 | 1366×768（WXGA） | 1366×768（WXGA） |
亮度 | 300 cd/m² | 400 cd/m² |
接口 | LVDS（1 ch, 8-bit） | LVDS（1 ch, 8-bit） |
供电 | 5.0V | 5.0V |
生产状态 | 已停产 | 在产 |
推荐理由：G156XW01 V3同样采用 LVDS单通道30-pin、5V供电，接口逻辑清晰，适合已经走LVDS平台的工业项目。亮度提升至400nit。
方案三：G156XTN01.0（宽温升级替代）
对比项 | G156XW01 V100（已停产） | G156XTN01.0（宽温替代） |
分辨率 | 1366×768（WXGA） | 1366×768（WXGA） |
接口 | LVDS（1 ch, 8-bit） | LVDS（1 ch, 8-bit） |
工作温度 | 0~60°C | -30~85°C |
推荐理由：G156XTN01.0同样采用 LVDS接口，分辨率相同。工作温度扩展至 -30~85℃，适合 户外和极端温度环境 应用。
如需获取G156XW01 V100的库存信息、替代型号规格书或批量采购报价，请联系我们。
