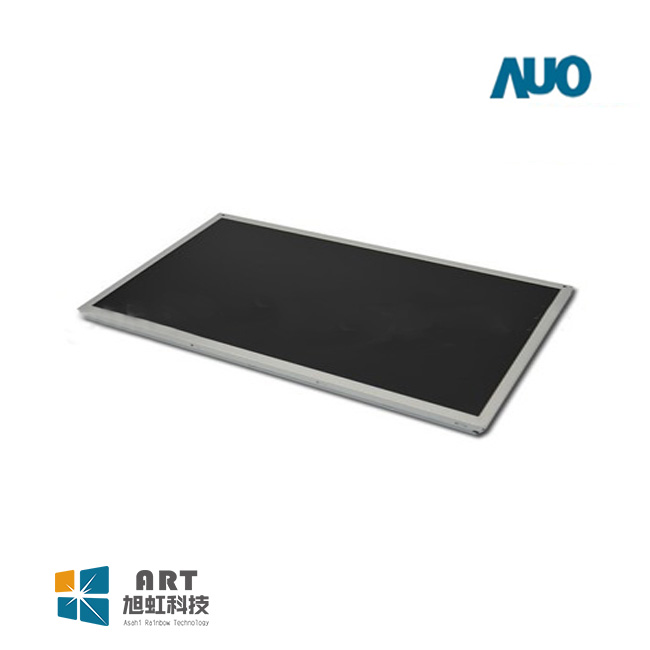

G156HAT01.0

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 15.6寸 >
  • G156HAT01.0
  • 型号:G156HAT01.0
  • 品牌:友达/auo
  • 尺寸:15.6寸
  • 分辨率:1920(RGB)×1080 , FHD
  • 亮度:425 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:eDP
  • 对比度:800:1 (Typ.) (透射)
  • 工作温度:-10 ~ 60 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G156HAT01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达15.6寸工业液晶模组G156HAT01.0应用特征

    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    友达

    G156HAT01.0

    a-Si TFT-LCD , 液晶模组

    -

    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    -10 ~ 60 °C

    -10 ~ 60 °C

    -

    适用于:

    工业

    典型特征:

    广色域,广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽屏



    二、友达15.6寸工业液晶模组G156HAT01.0结构特征

    屏幕尺寸:

    15.6英寸

    像素特征:

    分辨率

    像素配置

    点间距(mm)

    像素间距(mm)

    1920(RGB)×1080 ,   FHD

    RGB垂直条状

    0.05975×0.17925   (H×V)

    0.17925×0.17925   (H×V)

    结构尺寸:

    显示尺寸mm

    可视尺寸mm

    外观尺寸mm

    外观厚度(mm)

    344.16(H) ×   193.59(V)

    345.56(H) ×   194.99(V)

    370.4(H) ×   227.89(V)

    11.45 (Typ.)

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    16:9(H:V)

    风景模式

    -

    触摸屏

    同时触点

    -

    信号接口

    -

    控制器

    含有控制器

    触摸屏

    带触摸屏

    安装方式

    Side mounting   holes (4-M3) on left, right bezel

    其它参数 :

    重量

    1.14Kgs (Typ.)

    表面处理

    Hard coating   (7H)



    三、友达15.6寸工业液晶模组G156HAT01.0光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    425 cd/m² (Typ.)

    T AHVA,常黑显示,透射式

    800 : 1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    89/89/89/89   (Typ.)(CR≥10)

    全视角

    25 (Typ.)(Tr+Td)

    色度

    -

    色彩性能:

    色域

    颜色数量

    亮度均匀性

    72% NTSC   (CIE1931)

    16.2M (6-bit +   FRC)

    1.25/1.33   (Typ./Max.)(9 points)



    四、友达15.6寸工业液晶模组G156HAT01.0电子特征

    刷新频率

    60Hz

    翻转扫描 :

    No



    五、友达15.6寸工业液晶模组G156HAT01.0信号详情

    信号电气:

    电流输入

    输入电流

    功率消耗

    3.3V (Typ.)

    240/290mA   (Typ./Max.)

    0.79/0.98W   (Typ./Max.)

    接口特征:

    信号类型

    物理类型

    接口位置

    eDP (2 Lanes)

    端子

    -

    接口详情:

    品牌

    型号

    数量

    脚数

    脚间距

    脚定义

    I-PEX

    20455-030E-76B

    1 pcs

    30 pins

    0.5 mm




    六、友达15.6寸工业液晶模组G156HAT01.0发光详情

    接口特征:

    光源类型

    位置

    寿命(小时)

    数量

    形状

    是否可换

    WLED

    侧入式光源

    50K(Min.)

    -

    -

    -

    接口特征:

    WLED驱动状态

    物理类型

    接口位置

    含LED驱动器

    -

    -

    WLED驱动电气

    输入电压

    输入电流

    功率消耗

    10.8/12.0/21.0V   (Min./Typ./Max.)

    -

    8.3/10.4W   (Typ./Max.)



  • 友达15.6寸工业液晶模组G156HAT01.0概况:

    G156HAT01.0 是友达 (AUO)推出的一款15.6英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,带触摸屏。工作温度为 -10 ~ 60°C,存储温度为 -10 ~ 60°C。特征: 广色域,广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽屏。G156HAT01.0推荐应用于工业。


    G156HAT01.0作为一款AHVA,常黑显示,透射式液晶模组产品,G156HAT01.0可以提供425 cd/m²的显示亮度 800:1的透射对比度,以及89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit + FRC灰阶信号,G156HAT01.0可以显示16.2M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G156HAT01.0采用了eDP (2 Lanes)信号接口,总共30 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G156HAT01.0于2018年Q4量产,当前生产状态为量产中。如果开发新产品想采用G156HAT01.0液晶模组,建议多了解一下关于G156HAT01.0的最新的生产状态信息和技术信息,G156HAT01.0所有参数值均以规格书为准,G156HAT01.0规格书和最新价格可以咨询杭州旭虹科技。
