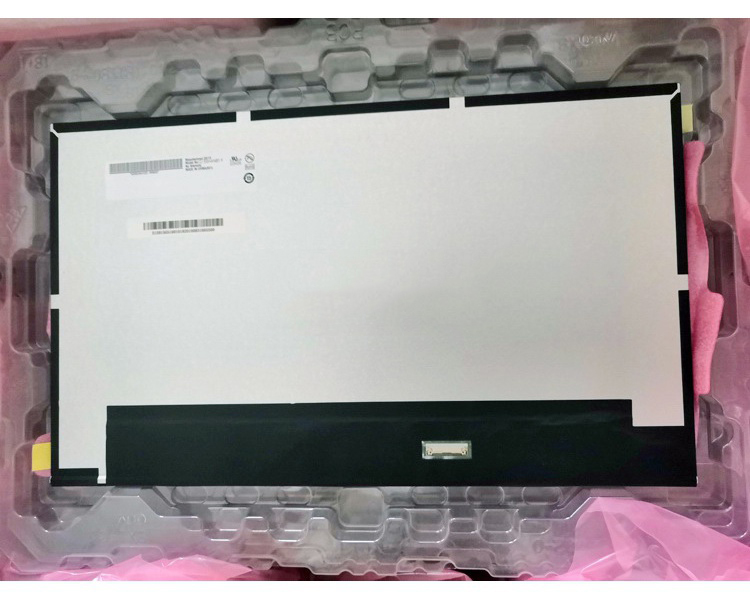

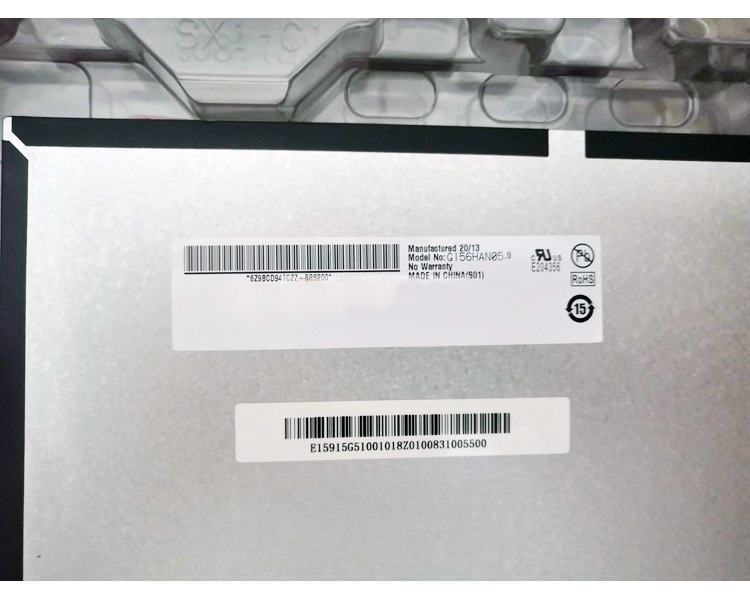

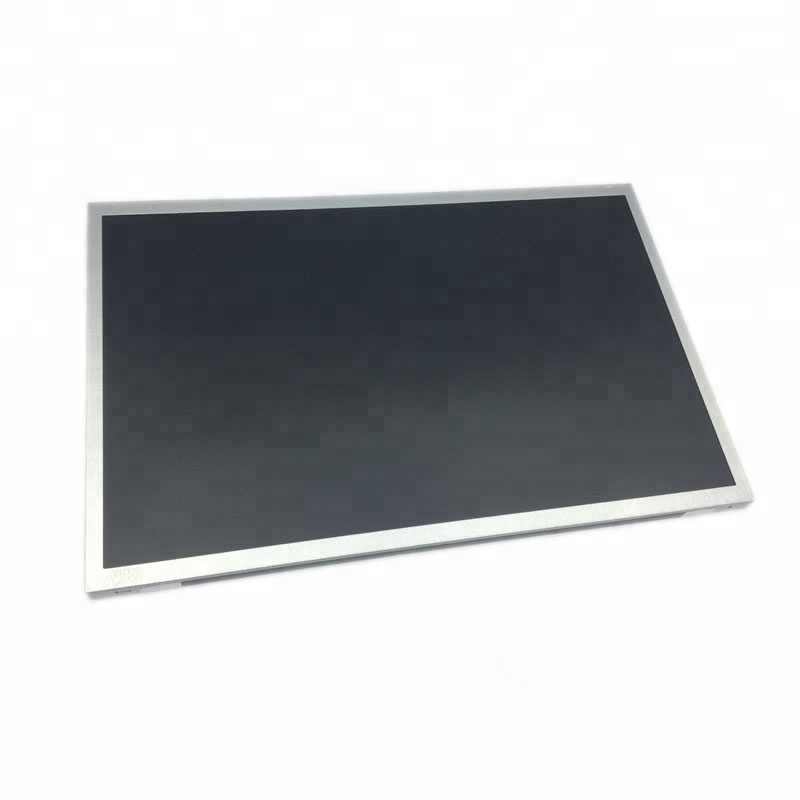

G156HAN05.0 友达15.6寸AHVA全视角工业液晶屏 | 1920×1080 FHD 500nit工控模组
友达液晶模组G156HAN05.0 应用详情
基础信息 : | 制造商 | 友达AUO | 型号 | G156HAN05.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 15.6" | |||
应用环境 : | 存储温度 | -20 ~ 70 °C | 工作温度 | -10 ~ 60 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征： | 白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 | |||
友达液晶模组G156HAN05.0 结构详情
像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 点间距(mm) | 0.05975×0.17925 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.17925×0.17925 (H×V) [141PPI] | |
结构尺寸 : | 显示区域(mm) | 344.16(H) × 193.59(V) | 开口区域(mm) | - |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
友达液晶模组G156HAN05.0 光学详情
基础信息 : | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.2M (6-bit + FRC) |
色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
友达液晶模组G156HAN05.0 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
友达液晶模组G156HAN05.0 信号详情
信号电气: | 电压供应 | 3.3V (Typ.) | 电流供应 | - |
信号类型 : | eDP (1 Lane) | 逻辑电压 | - |
友达液晶模组G156HAN05.0 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K (Min.) 小时 |
是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 | |
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12.0V (Typ.) | 电流供应 | - | ||
G156HAN05.0 是友达光电（AUO）于 2020年Q2量产 推出的一款15.6英寸工业级TFT-LCD液晶模组。该产品采用 AHVA广视角技术（友达自研IPS级技术，常黑显示，透射式），分辨率为 1920×1080（FHD） ，宽高比 16:9，像素密度 141 PPI。
G156HAN05.0的核心亮点为 AHVA全视角（89/89/89/89°）、500cd/㎡高亮度、1000:1高对比度、100% sRGB广色域 及 5万小时长寿命背光，是友达15.6寸产品线中 全视角工业显示 的主力型号。当前处于 量产中 状态。
G156HAN05.0核心卖点与优势
卖点一：AHVA全视角技术（89°全向视角）
采用友达自研 AHVA广视角技术（IPS级硬屏架构），支持 89°全向视角（CR≥10）。常黑显示模式 在暗环境下提供更深邃的黑色，适合 医疗影像、工业HMI 等多角度使用场景。
卖点二：FHD全高清分辨率（1920×1080）+ 141 PPI高像素密度
搭载 1920×1080 FHD全高清分辨率，像素密度 141 PPI。画面细腻清晰，文字锐利，适合 医疗影像、工业HMI 等对画质要求较高的应用场景。
卖点三：500cd/㎡高亮度 + 1000:1高对比度 + 100% sRGB广色域
亮度 500cd/㎡，在 工业环境、医疗场景 等中等环境光场景下保持良好的可视性。1000:1高对比度 确保图像层次丰富、黑色深邃。色域覆盖 100% sRGB，色彩表现极为优异，适合 医疗影像诊断 等对色彩准确性要求较高的专业应用。
卖点四：50,000小时长寿命背光 + 含LED驱动器
WLED背光寿命长达 50,000小时（Min.） ，按7×24小时连续运行计算可使用 约5.7年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点五：eDP双通道高速接口（2 Lanes, eDP1.2）
采用 eDP（2 Lanes, eDP1.2）30针信号接口。相比传统LVDS接口，eDP接口具有 更高的传输速率、更少的信号线、更低的EMI，与现代ARM处理器、SoC和嵌入式系统的兼容性更好。
卖点六：轻薄设计 + 雾面防眩光 + 3H硬涂层
外观厚度仅 4.1/6.5 mm（Typ./Max.） ，重量仅 580g（Max.） ，适合 便携设备、空间受限的嵌入式应用 等对厚度和重量敏感的场景。表面采用 雾面处理 和 Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。
卖点七：宽温工作（-10~60°C）+ 1.5G抗振
工作温度 -10~60°C，存储温度 -20~70°C。抗振性能 1.5G（14.7 m/s²） ，适用于 车载、工程机械 等有振动要求的场景。
卖点八：2020年Q2量产 + 量产保障
该型号于 2020年Q2量产，当前处于 量产中 状态。供应稳定。
G156HAN05.0应用场景
应用领域 | 典型设备 | 关键匹配特性 |
医疗影像 | 医疗诊断显示器、CT控制台、超声诊断仪、手术室监护设备、医疗推车终端 | FHD全高清 + 100% sRGB广色域 + AHVA全视角 + 医疗级可靠性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 16:9宽屏 + eDP接口 + 500nit亮度 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | eDP接口 + 含LED驱动器 + 1.5G抗振 |
户外严苛环境 | 户外充电桩、户外终端设备 | 500nit高亮 + 宽温 + 雾面防眩光 |
老设备替换 | 老旧15.6寸宽屏显示器替换升级 | 16:9经典比例 + 直接尺寸兼容 |
如需获取G156HAN05.0的完整规格书、样品支持或批量采购报价，请联系我们。可配套电容/电阻触摸屏
