之前用G156HAN02.302液晶屏的客户可以直接用G156HAN02.303替换，具体的EC变更可以问我们销售要一下。

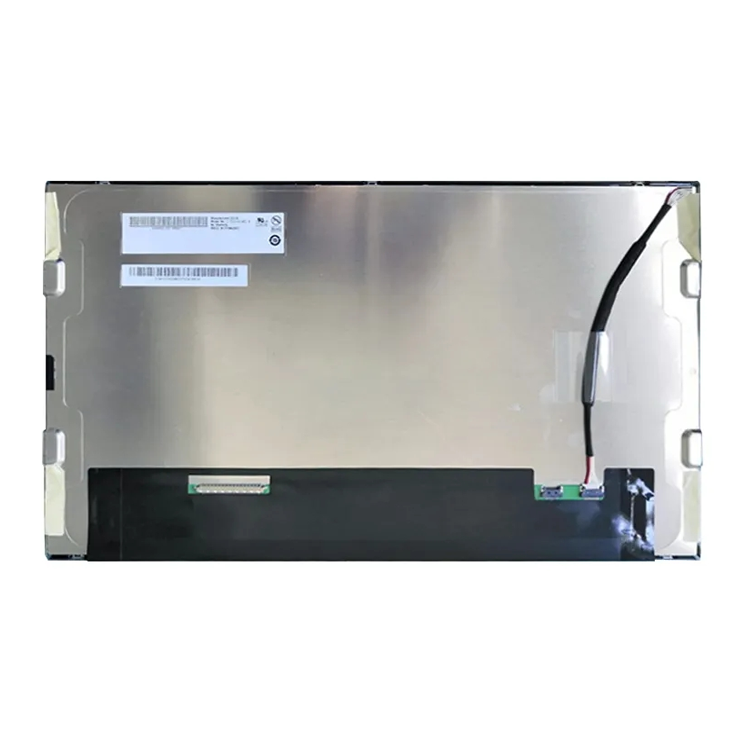

1.友达液晶模组G156HAN02.303 应用详情
基本信息 : | 品牌 | AUO | 型号 | G156HAN02.303 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业，医疗保健 | |
对角尺寸 | 15.6" | |||
最大额定 : | 存储温度 | -20 ~ 70 °C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | Srgb,白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面 | |||
2.友达液晶模组G156HAN02.303 结构详情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 点间距(W×H) | 0.05975×0.17925 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.17925×0.17925 (H×V) [141PPI] | |
结构尺寸 : | 显示尺寸(mm) | 344.16(H) × 193.59(V) | 开口区域(mm) | 347.06(H) × 196.49(V) |
外观尺寸(mm) | 363.8(H) × 215.9(V) | 外观厚度(mm) | 8.8±0.5 | |
外观特征 ： | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 表面防护 | 重量 | 表面处理 | |
- | 660g (Max.) | 雾面，Hard coating (3H) | ||
3.友达液晶模组G156HAN02.303 光学详情
基础信息 : | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 75% | sRGB覆盖率 | 100% |
Adobe RGB覆盖率 | 77% | DCI-P3覆盖率 | 78% | |
Rec.2020覆盖率 | 56% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4.友达液晶模组G156HAN02.303 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗: | 11.59W (Typ.) |
5.友达液晶模组G156HAN02.303 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.53/0.64A (Typ./Max.) | ||
功率消耗 | 1.75/2.11W (Typ./Max.) | |||||
信号类型 : | LVDS (2 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | 屏体下部左边 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
禾昌 | 187034-30091 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
6. 友达液晶模组G156HAN02.303 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K (Min.) 小时 |
是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 | |
接口特征 : | 位置 | 右下角 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB24038P5D | 1.25 mm | 5 pins | 1pcs | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | - | ||
功率消耗 | 9.84/10.44W (Typ./Max.) | |||||
7. 友达液晶模组G156HAN02.303 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
16 | 450×375×319 | 13.20 |
