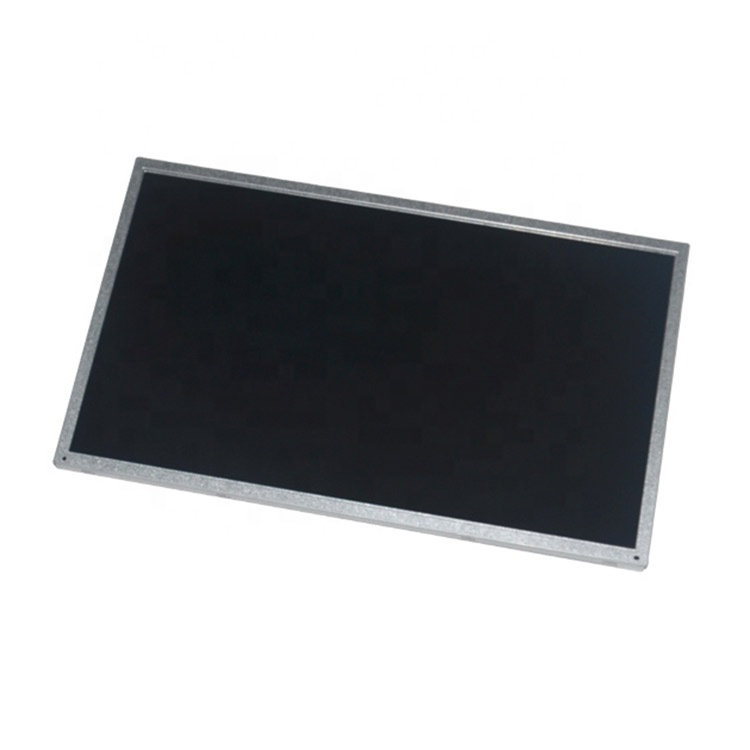

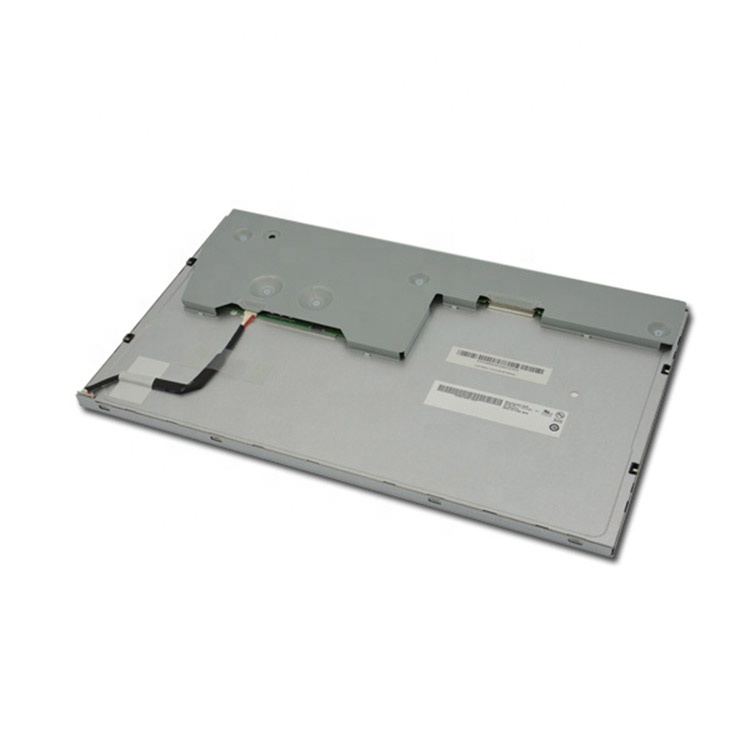

G156HAN02.3 友达15.6寸AHVA全视角高亮工业液晶屏 | 1920×1080 FHD 500nit FHD工控模组
一、友达液晶模组G156HAN02.3 应用详情
基础信息 : | 品牌 | AUO | 型号名称 | G156HAN02.3 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 15.6吋 | 适用于 | 工业，医疗影像 | |
最大额定 : | 工作温度 | -10 ~ 65 °C | 存储温度 | -10 ~ 65 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | sRGB ,白光LED 背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面 | |||
二、友达液晶模组G156HAN02.3光学详情
基础信息 : | 亮度(cd/m²) | 500 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 20/10 (Typ.)(Tr/Td) ms | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能： | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 1.25/1.33 (Typ./Max.)(9 points) |
色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 74% | sRGB覆盖率 | 99% |
Adobe RGB覆盖率 | 76% | DCI-P3覆盖率 | 77% | |
Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G156HAN02.3结构详情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.05975×0.17925 mm | 像素间距(W×H) | 0.330×0.330 mm [76PPI] | |
物理尺寸 : | 显示尺寸 | 344.16(W)×193.59(H) mm | 外观尺寸 | 363.8(W)×215.9(H) mm |
可视尺寸 | 347.06(W)×196.49(H) mm | 外观厚度 | 8.8±0.5 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它详情 : | 重量 | 600/660g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G156HAN02.3电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 12.5W (Typ.) |
五、友达液晶模组G156HAN02.3信号详情
信号电气 : | 输入电流 | 0.53/0.64A (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功耗 | 1.75/2.11W (Typ./Max.) | 信号接口 | LVDS (2 ch, 8-bit) | |||
信号接口 : | 位置 | 背面 | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
禾昌 | 187034-30091 | 1pcs | 1.0mm | 30pins | LVDS-30P2C8B-160A | |
六、友达液晶模组G156HAN02.3发光详情
光源特征 : | 灯管类型 | WLED | 背光可换新 | - | 位置 | 侧入式光源 |
数量 | - | 灯管形状 | - | 灯管寿命 | 50K(Min.) (Hours) | |
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
接口详情： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
恩得利 | 3808K-F05N-02R | 1 pcs | 1.25 mm | 5 pins | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电流 | - | 输入电压 | 12.0±1.2V | ||
功耗 | 8.3/10.4W (Typ./Max.) | |||||
七、友达液晶模组G156HAN02.3 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
16 pcs / 箱 | 450×375×319 mm | 13.2 Kgs |
G156HAN02.3 是友达光电（AUO）推出的一款15.6英寸工业级高亮TFT-LCD液晶模组。该产品采用 AHVA广视角技术（友达自研IPS级技术，常黑显示，透射式），分辨率为 1920×1080（FHD） ，宽高比 16:9，像素密度 141 PPI。
G156HAN02.3于 2019年Q1量产。核心亮点为 500cd/㎡高亮度、AHVA全视角（89/89/89/89°）、1000:1高对比度、99% sRGB广色域及 5万小时长寿命背光。
G156HAN02.3核心卖点与优势
卖点一：500cd/㎡高亮度——强光环境清晰可视
G156HAN02.3搭载 500cd/㎡高亮度背光源，是普通工业屏（250-300nit）的近2倍。配合雾面防眩光表面（3H硬涂层），在工业环境、户外半户外场景下保持良好的可视性。
典型价值：在工厂车间、户外充电桩等强光环境下依然清晰可视，无需额外遮光措施。
卖点二：AHVA全视角技术（89°全向视角）
采用友达自研 AHVA广视角技术（IPS级硬屏架构），支持 89°全向视角（CR≥10）。常黑显示模式 在暗环境下提供更深邃的黑色，适合 医疗影像、工业HMI 等多角度使用场景。
卖点三：FHD全高清分辨率（1920×1080）+ 141 PPI高像素密度
搭载 1920×1080 FHD全高清分辨率，像素密度 141 PPI。画面细腻清晰，文字锐利，适合 医疗影像、工业HMI 等对画质要求较高的应用场景。
卖点四：99% sRGB广色域 + 1000:1高对比度
色域覆盖 99% sRGB、74% NTSC、76% Adobe RGB、77% DCI-P3，色彩表现极为优异。1000:1高对比度确保图像层次丰富、黑色深邃，适合 医疗影像诊断 等对色彩准确性要求较高的专业应用。
卖点五：50,000小时长寿命背光 + 含LED驱动器
WLED背光寿命长达 50,000小时（Min.） ，按7×24小时连续运行计算可使用 约5.7年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点六：LVDS双通道工业标准接口（2 ch, 8-bit）
采用 LVDS（2通道，8-bit）30针信号接口，与主流工业控制器、嵌入式PC广泛兼容。支持 8-bit色彩，显示16.7M色。驱屏电压 3.3V。
卖点七：4-M3标准侧装孔 + 雾面防眩光 + 1.5G抗振
配备 Side mounting holes（4-M3）on left, right bezel 标准安装孔位，安装牢固可靠。表面采用 雾面处理 和 Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。抗振性能 1.5G（14.7 m/s²） ，适用于 车载、工程机械 等有振动要求的场景。
卖点八：工业级宽温设计
工作温度 -10~65°C（部分版本-20~70°C），适合 工业环境、户外半户外设备 等对温度有一定要求的应用场景。
G156HAN02.3应用场景
应用领域 | 典型设备 | 关键匹配特性 |
医疗影像 | 医疗诊断显示器、患者监护仪、医疗推车终端 | FHD全高清 + 99% sRGB广色域 + AHVA全视角 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 16:9宽屏 + LVDS接口 + 标准安装孔 |
户外自助终端 | 户外充电桩显示屏、户外售票机、信息查询终端 | 500nit高亮 + 雾面防眩光 + 宽温 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | LVDS接口 + 含LED驱动器 + 1.5G抗振 |
设备监控 | 电力监控屏、设备状态显示器 | 16:9宽屏 + LVDS接口 + 长寿命背光 |
老设备替换 | 老旧15.6寸宽屏显示器替换升级 | 16:9经典比例 + 直接尺寸兼容 |
G156HAN02.3与G156HAN02.302的区别
G156HAN02.3存在不同版本，主要区别在于工作温度范围：
对比项 | G156HAN02.3 | G156HAN02.302 |
别名 | 97.15G25.3 | 97.15G25.302 |
工作温度 | -10 ~ 65°C | -20 ~ 70°C |
存储温度 | -10 ~ 65°C | -20 ~ 70°C |
分辨率 | 1920×1080（FHD） | 1920×1080（FHD） |
亮度 | 500 cd/m² | 500 cd/m² |
接口 | LVDS（2 ch, 8-bit） | LVDS |
选型建议
G156HAN02.3（-10~65°C） ：标准版本，适合常规工业/医疗场景；
G156HAN02.302（-20~70°C） ：宽温升级版本，适合极端温度环境应用；
如需获取G156HAN02.3的完整规格书、样品支持或批量采购报价，请联系我们。可配套电容/电阻触摸屏。
