一、友达液晶模组G133XTN01.3 应用详情
基础信息 : | 制造商 | 友达（AUO） | 型号 | G133XTN01.3 |
类型 | a-Si TFT-LCD , 液晶模组 | |||
对角尺寸 | 13.3" | |||
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 50 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，含LED驱动器，表面雾面 | |||
二、友达液晶模组G133XTN01.3 结构详情
像素特征 : | 解析度 | 1366(RGB)×768, WXGA | 点间距(mm) | 0.0716×0.2148 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2148×0.2148 (H×V) [118PPI] | |
结构尺寸 : | 显示区域(mm) | 293.42(H) × 164.97(V) | 开口区域(mm) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G133XTN01.3 光学详情
基础信息 : | 显示亮度 | 220 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
可视角度 | 45/45/15/35 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间(ms) | 5.7/2.3 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K (6-bit) |
色温 | 6485K | 亮度均匀性 | - |
四、友达液晶模组G133XTN01.3 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G133XTN01.3 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - |
信号类型 : | eDP (1 Lane) | 逻辑电压 | - | |
接口特征 : | 位置 | - | 类型 | 端子 |
六、友达液晶模组G133XTN01.3 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
是否可换 | - | 形状 | - | 寿命 | 15K (Min.) Hours | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
光源驱动： | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) | 电流供应 | - | ||

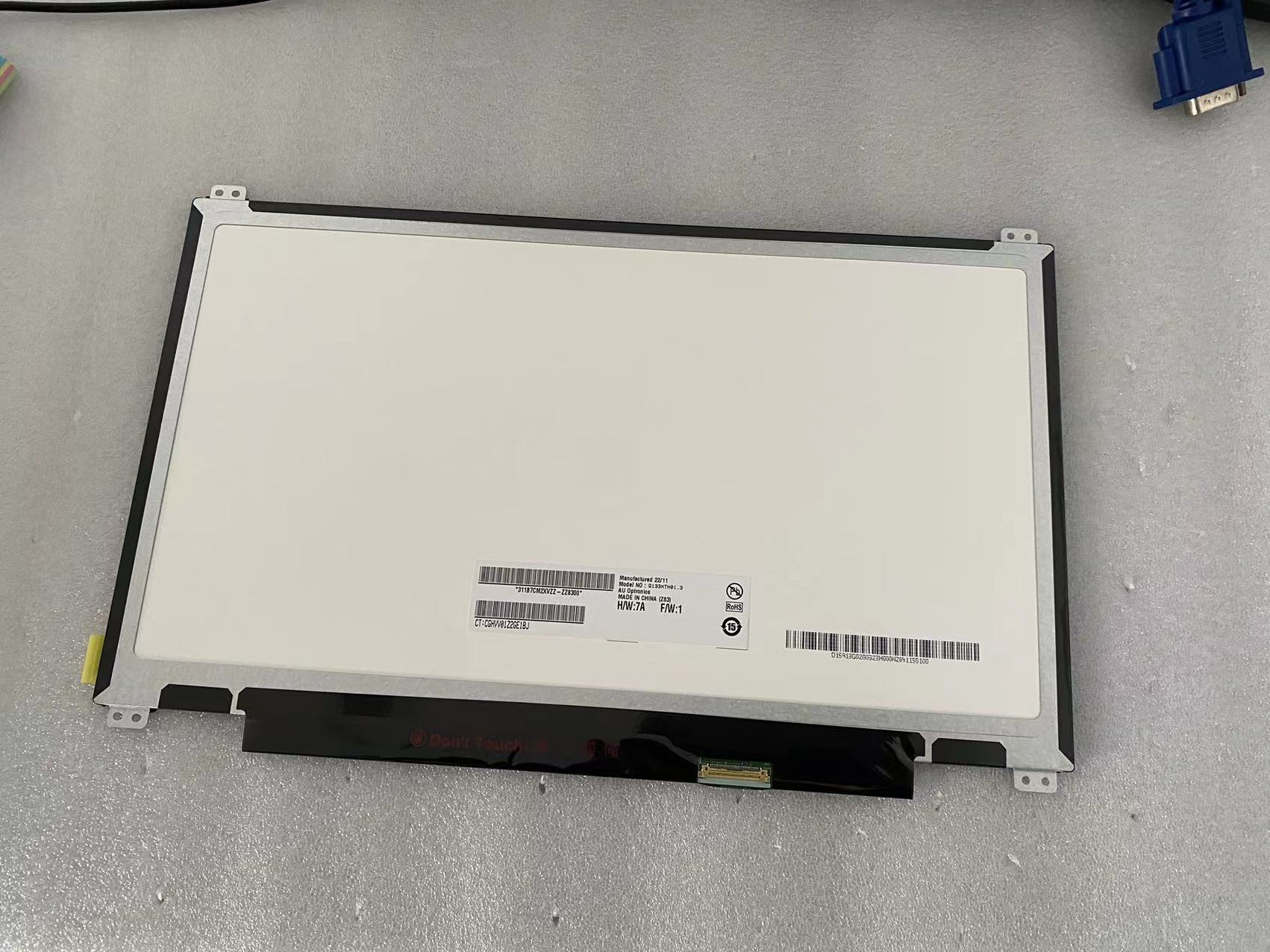

G133XTN01.3 是友达光电（AUO）推出的一款13.3英寸工业级TFT-LCD液晶模组。该产品采用TN常白显示技术，分辨率为1366×768（WXGA） ，宽高比16:9，像素密度118 PPI。
G133XTN01.3于2022年Q1量产，于2024年Q4停产，当前生产状态为已停产。核心亮点为eDP高速接口、超薄轻量化设计（厚度仅3.0mm，重量仅250g）及含LED驱动器，广泛适用于工业HMI、便携设备、医疗终端等场景。
⚠️ 停产提示：G133XTN01.3于2022年Q1量产，于2024年Q4停产，当前生产状态为已停产。，新项目建议优先选用替代型号。如需确认最新库存，请联系客服。
G133XTN01.3核心卖点
卖点一：13.3英寸WXGA宽屏分辨率
采用1366×768（WXGA）分辨率，宽高比16:9，像素密度118 PPI，显示区域尺寸为293.42×164.97 mm。相比传统4:3屏幕，16:9宽屏更适合工业HMI界面、多媒体内容播放等应用场景。
卖点二：eDP高速接口（1 Lane）
采用eDP（1 Lane）接口，相比传统LVDS接口，eDP接口具有更高的传输速率、更少的信号线、更低的EMI，与现代ARM处理器、SoC和嵌入式系统的兼容性更好。
⚠️ 接口选型提醒：G133XTN01.3采用eDP接口，与同尺寸LVDS接口型号不兼容。替代选型时请务必确认主板接口类型。
卖点三：超薄轻量化设计（3.0mm厚度 + 250g重量）
外观厚度仅3.0mm（Max.） ，重量仅250g，是同类13.3寸工业屏中最轻薄的型号之一，适合便携设备、空间受限的嵌入式应用等对重量和厚度敏感的场景。
卖点四：含LED驱动器 + 1.5G抗振
含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。抗振性能1.5G（14.7 m/s²） ，适用于工业设备、车载终端等有振动要求的场景。
卖点五：雾面防眩光表面 + 3H硬涂层
表面采用雾面处理和Hard coating（3H）硬涂层，有效减少环境光反射，同时提供耐刮擦保护，适合工业环境长期使用。
G133XTN01.3 应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端 | 16:9宽屏 + eDP接口 + 雾面防眩光 |
便携设备 | 手持终端、便携式检测仪 | 3.0mm超薄 + 250g轻量化 |
医疗终端 | 医疗推车终端、患者信息屏 | 220nit亮度 + 雾面防眩光 |
工业嵌入式设备 | 嵌入式工控显示、工业平板电脑 | eDP接口 + 低功耗 + 1.5G抗振 |
数字标牌 | 小型信息发布屏、导览终端 | 16:9宽屏 + WLED背光 |
G133HAN02.0（首选推荐 ）
对比项 | G133XTN01.3（已停产） | G133HAN02.0（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 13.3英寸 | 13.3英寸 |
分辨率 | 1366×768（WXGA） | 1920×1080（FHD） |
亮度 | 220 cd/m² | 400 cd/m² |
可视角度 | 45/45/20/30 | 89/89/89/89° |
接口 | eDP（1 Lane） | eDP |
背光驱动 | 含LED驱动器 | 含LED驱动器 |
工作温度 | 0~50°C | 0~50°C |
抗振性能 | 1.5G | 1.5G |
状态 | 已停产 | 量产中 |
推荐理由：G133HAN02.0与G133XTN01.3同为eDP接口，分辨率从WXGA（1366×768）升级至FHD全高清（1920×1080） ，亮度从220nit大幅提升至400nit，显示技术从TN升级为AHVA IPS全视角（89/89/89/89°）。可直接替换使用，无需更改主板接口类型。是G133XTN01.3最理想的升级替代方案。
如需获取G133XTN01.3的库存信息、替代型号规格书或批量采购报价，请联系我们。
