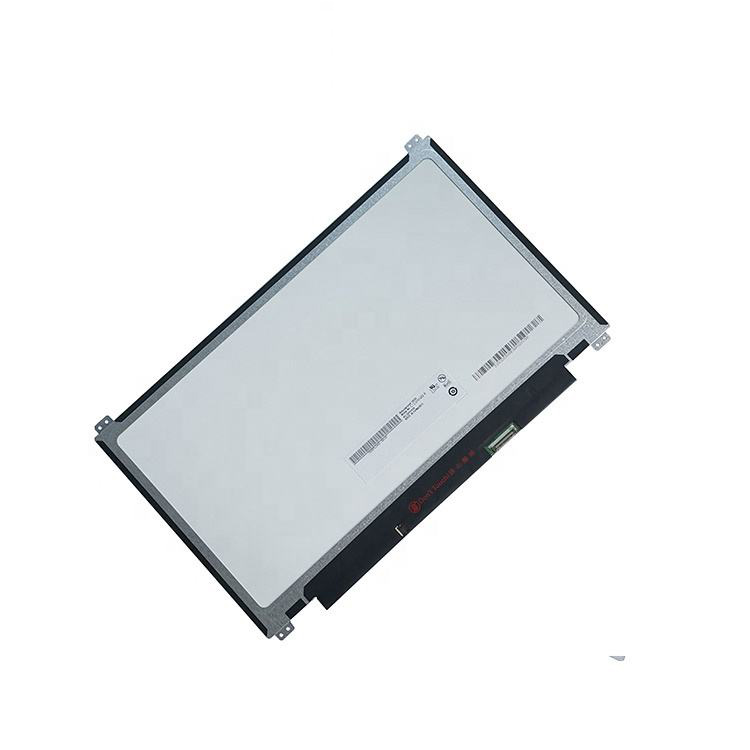

一、友达液晶模组G133HAN02.2 应用详情
基本信息 : | 制造商 | 友达（AUO） | 型号 | G133HAN02.2 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业，医疗影像，游戏 | |
对角尺寸 | 13.3" | |||
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 60 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，含LED驱动器，端子倒装，表面镜面 | |||
二、友达液晶模组G133HAN02.2 结构详情
像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 点间距 | 0.05095×0.15285 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.15285×0.15285 mm (H×V) [166PPI] | |
结构尺寸 : | 显示区域(mm) | 293.472×165.078 mm (H×V) | 开口区域(mm) | - |
外观尺寸(mm) | 306.3×195.29 mm (H×V) | 外观厚度(mm) | 3.2 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | 薄屏 (PCBA平直, 厚度≤3.2mm) |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Face mounting holes (8 pcs) on up, down slugs | |||
其它参数 : | 重量 | 280g (Max.) | 表面处理 | 镜面 (Haze 0%) |
三、友达液晶模组G133HAN02.2光学详情
基本信息 : | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 27 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 16.2M (6-bit + FRC) |
色温 | 6485K | 亮度均匀性 | 1.25/1.60 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 49% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G133HAN02.2 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 3.37W (Max.) |
五、友达液晶模组G133HAN02.2 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 231/242mA (Typ./Max.) | ||
功耗 | 0.7/0.8W (Typ./Max.) | |||||
信号类型 : | eDP (2 Lanes), eDP1.2 | |||||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
I-PEX | 20765-030E-11A | 1 pcs | 30 pins | 0.5 mm | EDP-30P2L-020A | |
六、友达液晶模组G133HAN02.2 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | 30K (Typ.) 小时 | |
灯管电气 : | 电压供应 | 10/12/13.2V (Min./Typ./Max.) | 电流供应 | |||
功耗 | 2.57W (Max.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 含LED驱动器 | |||||
七、友达液晶模组G133HAN02.2包装详情
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
45 pcs / 箱 | 11.8 Kgs | 446×373×293 mm (L×W×H) |
G133HAN02.2是友达光电（AUO）于 2023年全新推出 的一款13.3英寸工业级FHD全高清TFT-LCD液晶模组。该产品采用 AHVA广视角技术（友达自研IPS级技术，常黑显示，透射式），分辨率为 1920×1080（FHD） ，宽高比 16:9，像素密度 166 PPI。
G133HAN02.2于 2023年Q4量产，当前处于 量产中（In Production） 状态，至少保证3年稳定供货。核心亮点为 500cd/㎡高亮度、AHVA全视角、eDP高速接口、超薄轻量化设计（厚度仅3.2mm，重量仅280g）及 5万小时长寿命背光，广泛适用于 工业HMI、医疗影像、游戏设备 等场景。
接口选型提示：G133HAN02.2采用 eDP（2 Lanes, eDP1.2）接口，与同尺寸LVDS接口型号 不兼容。选型时请务必确认主板接口类型。
G133HAN02.2核心卖点与优势
卖点一：500cd/㎡高亮度——强光环境清晰可视
G133HAN02.2搭载 500cd/㎡高亮度背光源，是普通工业屏（250-300nit）的 近2倍。配合镜面表面处理（Haze 0%），在 工业环境、医疗手术室、游戏设备 等中等环境光场景下保持良好的可视性。
典型价值：在高环境光场景下依然清晰可视，无需额外遮光措施。
卖点二：AHVA IPS全视角技术（89°全向视角）
采用友达自研 AHVA广视角技术（常黑显示），支持 89°全向视角（CR≥10）。多人协同观看无盲区，色彩稳定性优异，适合 医疗会诊、工业HMI 等多角度使用场景。常黑显示模式 在暗环境下提供更深邃的黑色。
卖点三：eDP高速接口（2 Lanes, eDP1.2）
采用 eDP（2 Lanes, eDP1.2）接口，30 pins端子连接。相比传统LVDS接口，eDP接口具有 更高的传输速率、更少的信号线、更低的EMI，与现代ARM处理器、SoC和嵌入式系统的兼容性更好。
⚠️ 接口选型提醒：G133HAN02.2采用eDP接口，与同尺寸LVDS接口型号 不兼容。选型时请务必确认主板接口类型。
卖点四：超薄轻量化设计（3.2mm厚度 + 280g重量）
外观厚度仅 3.2mm（Max.） ，重量仅 280g（Max.） ，是同类13.3寸工业屏中 最轻薄的型号之一。适合 便携设备、空间受限的嵌入式应用 等对重量和厚度敏感的场景。
卖点五：5万小时长寿命背光 + 含LED驱动器
WLED背光寿命长达 50,000小时（Min.） ，按7×24小时连续运行计算可使用 约5.7年。含内置LED驱动器 ，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点六：镜面表面（Haze 0%）+ 8孔标准安装
采用 镜面（Haze 0%）表面处理 ，提供 最大图像清晰度、最鲜艳的色彩表现和更高的对比度感知。配备 Face mounting holes（8 pcs）on up, down slugs 标准安装孔位，安装牢固可靠。
⚠️ 表面处理提醒：镜面表面在强环境光下可能产生反射。建议在 受控环境（医疗影像室、设计工作室、控制中心）中使用。如需防眩光表面，建议选择其他型号或咨询定制方案。
卖点七：低功耗设计
总功耗仅 3.37W（Max.） ，信号功耗仅0.7/0.8W（Typ./Max.），适合 低功耗工业设备和便携应用。
卖点八：2023年新品 + 长期稳定供货
该型号于 2023年Q4量产，是友达13.3寸产品线中 最新的eDP接口型号。当前处于 量产中 状态，至少保证3年稳定供货。
卖点九：宽温工作（0~60°C）
工作温度范围 0~60°C，存储温度范围 -20~60°C，适合 工业环境、医疗设备 等对温度有一定要求的应用场景。
卖点十：1.5G抗振
抗振性能 1.5G（14.7 m/s²） ，适用于 工业设备、车载终端 等有振动要求的场景。
G133HAN02.2 应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | FHD全高清 + eDP接口 + 500nit高亮 |
医疗影像 | 医疗诊断显示器、患者监护仪、医疗推车终端 | 500nit高亮 + IPS全视角 + 镜面高清晰 |
游戏设备 | 游戏机显示终端、娱乐设备 | FHD高画质 + 广视角 + 快速响应 |
便携显示设备 | 便携式显示器、工业平板电脑 | 3.2mm超薄 + 280g轻量化 + eDP接口 |
工业嵌入式设备 | 嵌入式工控显示、工业平板电脑 | eDP接口 + 低功耗 + 1.5G抗振 |
医疗推车终端 | 移动医疗推车、患者信息屏 | 500nit亮度 + IPS全视角 + 超薄设计 |
同系列型号对比与选型建议
友达13.3寸HAN系列对比：
对比项 | G133HAN02.2 | G133HAN02.0 | G133HAN03.1 | G133HAN01.1 |
分辨率 | 1920×1080（FHD） | 1920×1080（FHD） | 1920×1080（FHD） | 1920×1080（FHD） |
亮度 | 500 cd/m² | 400 cd/m² | 300 cd/m² | 400 cd/m² |
可视角度 | 89/89/89/89° | 89/89/89/89° | 89/89/89/89° | 89/89/89/89° |
对比度 | 800:1 | 800:1 | 800:1 | 800:1 |
接口 | eDP（2 Lanes） | eDP（2 Lanes） | eDP（2 Lanes） | LVDS |
背光寿命 | 50,000小时 | 30,000小时 | 30,000小时 | 50,000小时 |
厚度 | 3.2 mm | 3.2 mm | 5.0 mm | 10.1 mm |
重量 | 280g | 280g | 250g | 500g |
表面处理 | 镜面（Haze 0%） | 镜面（Haze 0%） | 雾面 | 雾面 |
工作温度 | 0~60°C | 0~50°C | 0~50°C | -20~70°C |
信号接口 | eDP（4 Lanes, 1.4a） | eDP（2 Lanes） | eDP（2 Lanes） | LVDS |
厚度 | 2.2mm | 3.2 mm | 5.0mm | 10.1 mm |
重量 | 190g | 280g | 250g | 500g |
表面处理 | 镜面（Haze 0%） | 雾面 | 雾面 | 雾面 |
工作温度 | 0~50°C | 0~50°C | 0~50°C | -20~70°C |
生产状态 | 量产中 | 量产中 | 量产中 | 量产中 |
选型建议：
G133HAN02.2：500nit最高亮度 + 50,000小时最长背光寿命 + 2023年最新款，适合医疗影像、工业HMI等对亮度和寿命要求最高的场景
G133HAN02.0：400nit亮度，适合标准工业场景
G133HAN03.1：300nit亮度 + 雾面表面，适合成本敏感且需要防眩光的项目
G133HAN01.1：LVDS接口 + 宽温（-20~70°C），适合传统LVDS平台和宽温场景
为什么选择G133HAN02.2？
G133HAN02.2是友达13.3寸产品线中 亮度最高（500nit）、背光寿命最长（50,000小时）、推出时间最新（2023年） 的eDP接口型号。相比G133HAN02.0，亮度提升了 25%（500 vs 400 cd/m²），背光寿命提升了 67%（50K vs 30K小时）；相比G133HAN03.1，亮度提升了 67%（500 vs 300 cd/m²）。
如需获取G133HAN02.2的完整规格书、样品支持或批量采购报价，请联系我们。
