| 品牌 / 型号 | 友达AUO Display Plus / G104XVN01.010 |
|---|---|
| 产品类型 | 10.4英寸彩色TFT-LCD液晶模组 |
| 分辨率 / 比例 | 1024×768（XGA）/ 4:3 |
| 显示模式 | AHVA，常黑显示 |
| 显示颜色 | 规格书标注16.2M / 262K色；支持6-bit / 8-bit LVDS输入模式 |
| 像素间距 | 0.2055×0.2055 mm（规格书标称值） |
| 有效显示区域 | 210.4（H）×157.8（V）mm |
| 外形尺寸 | 238.6（H）×175.8（V）×6.7（D）mm（典型值） |
| 重量 | 295 g（最大值） |
| 表面处理 | 防眩光，3H硬度 |
| 背光 | LED背光，含背光驱动板 |
结构尺寸、安装孔、厚度突出部位和连接器位置按第21～22页机械图核对。规格书数据适用于横向放置条件，安装适用性须结合整机验证。
| 中心白场亮度 | 350 cd/m²（最小值），470 cd/m²（典型值） |
|---|---|
| 5点亮度均匀性 | 75%（最小值），80%（典型值） |
| 对比度 | 1000:1（典型值） |
| 响应时间 | 上升15ms、下降10ms、合计25ms（典型值）；合计35ms（最大值） |
| 可视角度 | 左、右、上、下各89°（典型值），按CR≥10测量定义 |
| 白点色度 | Wx=0.313，Wy=0.329（典型值） |
光学数据为25℃稳定条件下的规格书标称值；亮度测试行注明每条LED支路IF=80mA。背光寿命测试使用不同电流条件，不应把亮度和寿命数值理解为同一条件下同时保证。典型值不等于最低保证值。
| 接口 | 单通道LVDS，30针 |
|---|---|
| 逻辑供电电压 | 3.0 / 3.3 / 3.6 V（最小 / 典型 / 最大值） |
| 逻辑供电电流 | 268 mA（典型值），3.3V、60Hz、全白图案 |
| 逻辑电路功耗 | 0.89 W（典型值），3.3V、60Hz、全白图案 |
| 浪涌电流 | 1.5 A（最大值），按规定电压上升时间及图案测量 |
| 逻辑电源纹波 | 100mV p-p（最大值，规定测试条件） |
| 信号连接器CN1 | P-TWO 187007-30091-17或兼容型号，配对FI-X30HL或兼容型号 |
| 输入位深选择Pin20 | SEL6/8：低电平或NC为8-bit输入；高电平为6-bit输入 |
| 扫描控制Pin24 | Reverse：低电平或NC为正常扫描；高电平为反向扫描 |
| 时序模式 | DE模式，60Hz |
| 像素时钟 | 52 / 65 / 69MHz（最小 / 典型 / 最大值） |
30针LVDS不代表针脚和数据映射通用。接线前须核对第15～18页的引脚、输入格式、扫描设置和上下电时序。VDD关闭时输入信号应处于低电平或高阻态，插拔前关闭电源。
| 背光驱动输入电压 | 10.8 / 12.0 / 13.2V（最小 / 典型 / 最大值） |
|---|---|
| 背光驱动输入电流 | 0.3A（典型值），PWM占空比100% |
| 背光驱动输入功耗 | 3.6W（典型值），PWM占空比100% |
| 模组总功耗 | 4.49W（典型值，全白图案；逻辑0.89W＋背光输入3.6W） |
| 背光启动浪涌 | 3A（最大值），按规定上升时间测量 |
| PWM频率 / 占空比 | 200Hz～20kHz / 5%～100% |
| 背光开启电平 | 2.5 / 3.3 / 5.5V（最小 / 典型 / 最大值）；关闭电平最大0.8V |
| PWM信号幅度 | 2.5 / 3.3 / 5.5V（最小 / 典型 / 最大值） |
| CN2驱动输入连接器 | STM MSB24038P5D或兼容型号，5针；配对P24038P5 |
| CN2针脚 | 1、2：10.8～13.2V输入；3：GND；4：PWM；5：On/Off |
| 背光支路 | 2条LED支路；内部灯条接口不等同于CN2外部驱动输入 |
| LED寿命参考 | 70,000小时，位于规格书最小值栏，并注明为估算数据 |
70,000小时的条件为IF=50.4mA、环境温度25℃，寿命终点为亮度降至初始亮度的50%。高电流、高温和高湿会缩短寿命，该指标不是整机保修期限。PWM不得悬空，等待状态按规格书要求下拉。
| 工作温度 | −30～80℃ |
|---|---|
| 存储温度 | −30～80℃ |
| 工作 / 存储湿度 | 5%～90% RH，同时满足最高湿球温度39℃及温湿度曲线要求，不得结露 |
| 长期固定画面 | 规格书提示可能产生残像，建议使用屏幕保护或定期切换内容 |
额定温湿度范围不能替代整机散热和可靠性验证。户外可读性、医疗或车规用途等须针对具体项目另行确认，本页不作相应认证或全天候运行保证。
本页按所提供的G104XVN01.010 Preliminary产品规格书整理，修订记录为Rev.0.0、2023年1月30日。该文件正文及页脚部分沿用G104XVN01.0标识，工程定型前须以原厂确认的完整型号、适用版本和实物批次为准。 主要参数来源为第5～7、10～19及21～22页。

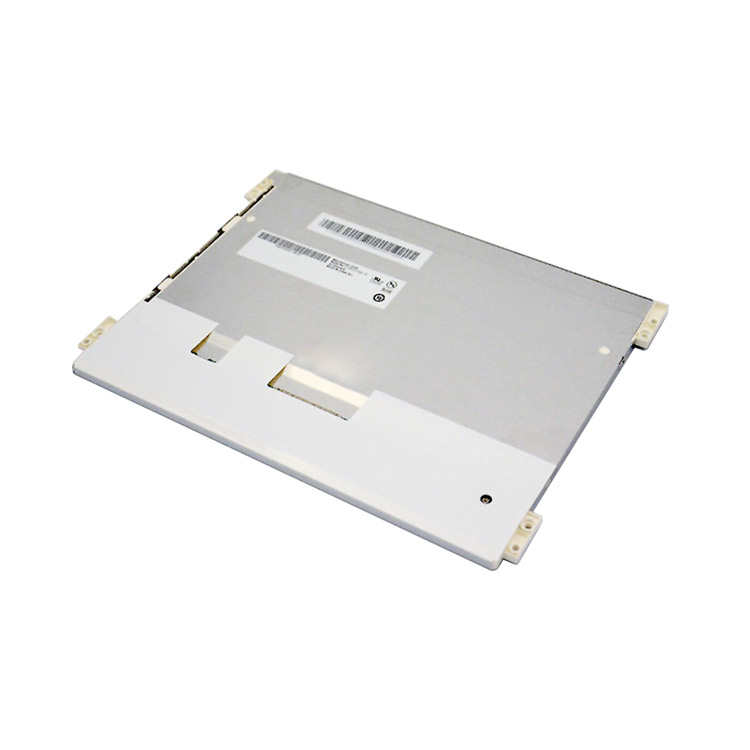

G104XVN01.010是友达AUO Display Plus 10.4英寸彩色液晶模组，采用1024×768 XGA分辨率、4:3比例及AHVA常黑显示。所提供初步规格书标注中心白场典型亮度470cd/m²、典型对比度1000:1，左、右、上、下典型视角均为89°。
模组采用单通道30针LVDS，含LED背光驱动板。逻辑电路典型供电3.3V，背光驱动典型输入12V，两部分电源须分别核对。它是需要配套主板、排线和供电的显示模组，不是直接连接HDMI的成品显示器。
对于工业控制、人机界面、检测仪器等显示项目，可结合10.4英寸显示区域、XGA分辨率、视角和温度要求评估本型号。−30～80℃额定温度范围仍须与散热、电气、背光及湿度条件同时满足，实际适用性通过整机验证确认。
若用于替换其他10.4英寸液晶屏，请提供原屏完整型号、规格书、标签和接口照片。相同尺寸、分辨率或LVDS接口名称不能证明直接兼容，应逐项核对结构、引脚、电压、数据映射、时序和背光条件。
是否需要修改排线、驱动板、背光控制或软件，以实际设备核对结果为准。批量切换前应完成样品和整机验证，本页不将任何其他型号表述为已确认的直接替代关系。
本页依据所提供的初步规格书整理。设计导入时请确认G104XVN01.010完整型号、实际料号、批次及对应有效版本；历史规格书日期不能证明当前量产、库存或交期。
如供应商准入或采购审核需要材料声明、调查表和相关资料，请联系沟通核验。文件对应型号、料号、日期、适用范围和例外条款须分别确认，以有效文件为准。
不能直接这样理解。所提供文件的亮度测试行使用每支路80mA，寿命估算条件为50.4mA、25℃，条件不同。项目需要同时满足亮度和寿命时，应获取原厂对应条件数据并验证。
请提供完整型号、数量、交期和应用需求，联系确认当前库存、批次、样品及驱动、触摸等配套条件。产品展示不代表实时现货，价格与质保以正式报价及合同为准。
