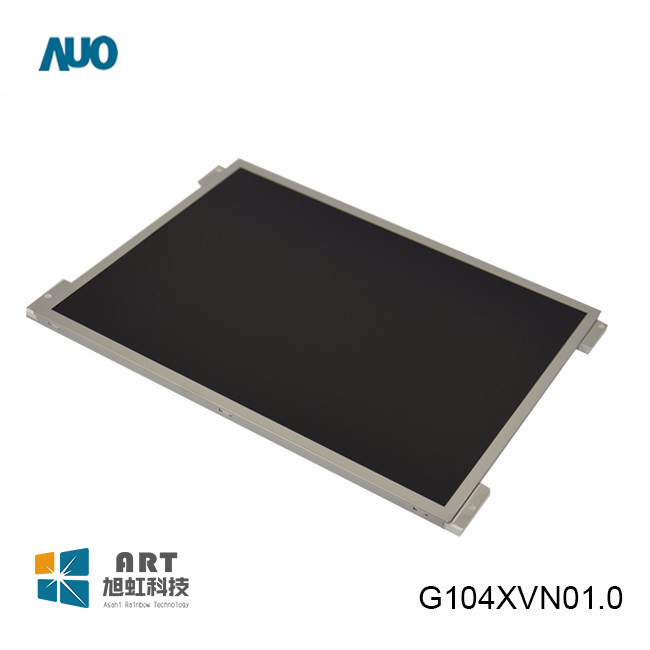

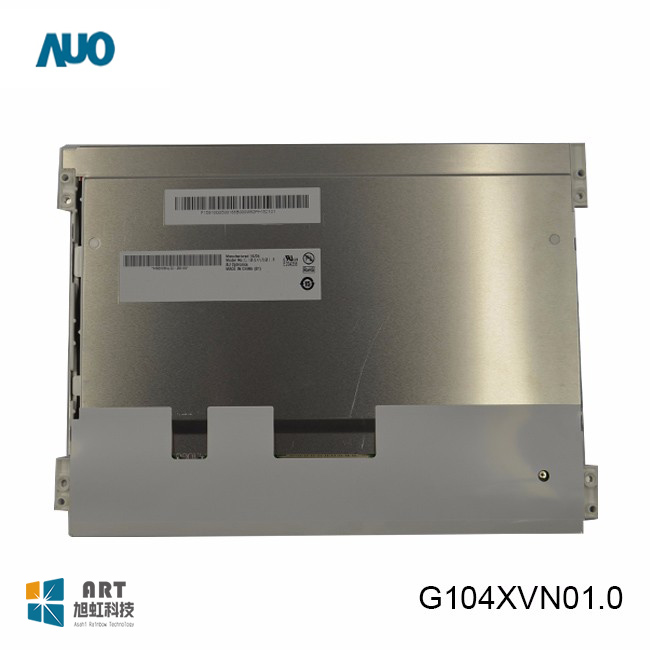

G104XVN01.0近日我司现货2000pcs，价格美丽，实单客户欢迎来咨询
一、友达液晶模组G104XVN01.0 应用特征
基本信息： | 品牌 | 型号名称 | 屏幕类型 |
AUO | G104XVN01.0 | a-Si TFT-LCD , 液晶模组 | |
最大额定 : | RoHS | 工作温度 | 存储温度 |
RoHS | -30 ~ 80 °C | -30 ~ 80 °C | |
适用于： | 工业 | ||
典型特征： | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，180读翻转显示，6/8位灰阶可选，表面雾面 | ||
二、友达液晶模组G104XVN01.0 结构特征
面板尺寸 | 10.4” | |||
像素特征: | 解析度 | 1024(RGB)×768 , XGA | 点间距(mm) | 0.0685×0.2055 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2055×0.2055 (H×V) | |
结构尺寸 : | 显示区域(mm) | 210.4(H) × 157.8(V) | 开口区域(mm) | 215.4(H) × 161.8(V) |
外观尺寸(mm) | 238.6(H) × 175.8(V) | 外观厚度(mm) | 6.5±0.5 | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Face mounting holes (4-Φ2.8) on left, right bezel | |||
其它参数 : | 重量 | 295g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G104XVN01.0 光学详情
基本信息 : | 显示亮度 | 470 cd/m² (Typ.) | 对比度 | 3000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AMVA3，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 20/10 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(5 points) |
四、友达液晶模组G104XVN01.0 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗 : | 6.0W |
五、友达液晶模组G104XVN01.0 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 300mA (Typ.) | |
功耗 | 0.99W (Typ.) | ||||
信号类型 : | LVDS (1 ch, 6/8-bit) | ||||
接口特征 : | 位置 | - | 类型 | 端子 | |
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 |
航空电子 | FI-XPB30SRLA-HF11 | 1 pcs | 30 pins | 1.0 mm | |
六、友达液晶模组G104XVN01.0 光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 2串 | 位置 | 侧入式光源 |
数量 | 2 strings | 是否可换 | No | 灯管寿命 | 50K(Typ.) (Hours) | |
灯管电气： | 电压供应 | 29.7/32.4V (Typ./Max.) | 电流供应 | 80mA (Typ.) | ||
功耗 | 4.75W (Typ.) | |||||
接口特征： | 位置 | - | 类型 | 端子 | ||
接口详情： | 品牌 | 型号 | 数量 | 脚数 | 脚距 | |
恩得利 | 3808K-F05N-02R | 1 pcs | 5 pins | 1.25 mm | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气： | 电压供应 | 12.0V (Typ.) | 电流供应 | 0.5A (Typ.) | ||
功耗 | 6.0W (Typ.) | |||||
七、友达液晶模组G104XVN01.0 包装详情
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
40 pcs / 箱 | 15.5 Kgs | 458×412×368 mm (L×W×H) |
G104XVN01.0 当前为量产状态（In Production） 。该型号于2013年Q3量产。1024×768 XGA分辨率、470cd/㎡高亮、AMVA3全视角（89°×4）、3000:1超高对比度、-30~80℃宽温、80K小时长背光寿命、含LED驱动器、180°翻转显示，该型号为友达10.4寸XGA分辨率主力产品，现货供应稳定，可正常采购。
G104XVN01.0产品核心卖点
卖点 | 参数 | 客户价值 |
AMVA3全视角 | 89/89/89/89° | 友达第三代AMVA技术，IPS级全视角显示，多人协作场景视角无死角，色彩稳定不偏色 |
3000:1超高对比度 | 3000:1 (Typ.) | 远超普通工业屏（500-1000:1），画面层次丰富，暗场细节清晰，黑色更深邃 |
470cd/㎡高亮度 | 470 cd/m² (Typ.) | 室内及半户外清晰可见，兼顾功耗与可视性 |
-30~80℃超宽温 | -30℃ ~ 80℃ | 极寒/高温环境稳定运行，工业及户外严苛场景适用 |
80K小时超长背光寿命 | 80,000小时 (Typ.) | 是常规工业屏的2倍以上，连续24小时运行可用约9年，大幅降低维护成本 |
LVDS标准接口 | 30 pins，6/8-bit可配置 | 工业主板主流接口，抗干扰性强，兼容性好 |
180°翻转显示 | 支持 | 安装方向灵活，适应不同设备结构 |
抗振设计 | 1.5G (14.7 m/s²) | 适应车载、工程机械等振动环境 |
雾面防眩光 | 3H硬度涂层 | 减少环境光反射，适应车间强光照明环境 |
含LED驱动器 | 背光驱动集成于模组 | 无需外置背光驱动板，简化电路设计 |
长期供货 | 2013年Q3量产至今 | 友达稳定量产型号，无停产风险 |
AMVA3全视角技术详解
G104XVN01.0采用友达自主研发的AMVA3（Advanced MVA）广视角技术，是友达第三代AMVA技术方案，具有以下核心优势：
技术特征 | 说明 | 对比优势 |
全视角显示 | 89°全方向视角 | 比普通TN屏（约70°）视角显著扩大，多人协作场景无死角 |
超高对比度 | 3000:1 | 普通工业屏的3-6倍，暗场细节清晰，黑色表现纯粹 |
常黑显示模式 | 黑色更纯净 | 暗场细节更清晰，色彩表现优良 |
色彩稳定性 | 侧看无明显偏色 | 工控操作台、医疗会诊等多人监看场景首选 |
技术提示：G104XVN01.0采用的AMVA3技术是友达10.4寸产品线中的高端显示方案，3000:1的超高对比度在同类工业屏中极为少见，特别适合需要显示精细图像和暗场细节的医疗影像、监控等场景。
规格书下载板块
提供G104XVN01.0规格书PDF下载
如需要规格书，可以加我们qq或微信
超宽温与长背光寿命详解
G104XVN01.0的-30~80℃超宽温和80,000小时超长背光寿命是其核心差异化优势：
① 宽温设计
环境类型 | 温度范围 | G104XVN01.0适用性 | 典型场景 |
极寒环境 | -30℃以下 | 完全匹配 | 北方冬季户外设备、冷库监控终端 |
高温环境 | 80℃以下 | 完全匹配 | 夏季户外柜体、高温车间设备 |
宽温差环境 | -30~80℃ | 完全匹配 | 户外终端、电力柜、工程机械 |
技术提示：该型号采用宽温液晶材料与特殊设计，在-30℃极寒环境中仍能正常工作，在80℃高温环境中连续运行亮度衰减可控。
②背光寿命换算
每日运行时长 | 理论使用年限 |
24小时/天 | 约9.1年 |
16小时/天 | 约13.7年 |
12小时/天 | 约18.3年 |
8小时/天 | 约27.4年 |
技术提示：80K小时背光寿命是友达10.4寸产品线中的顶级规格，适合需要7×24小时连续运行且维护困难的户外及工业应用场景。
③应用场景板块
G104XVN01.0凭借XGA高分辨率、3000:1超高对比度、-30~80℃超宽温、80K小时长背光寿命等特性，适用于以下场景：
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面、自动化设备 | AMVA3全视角+3000:1超高对比度+LVDS接口 |
户外终端 | 户外充电桩、快递柜、户外查询机、广告机 | 470cd/㎡亮度+超宽温+80K小时长背光寿命 |
医疗设备 | 监护仪、医疗推车、诊断设备 | 高对比度+全视角+工业级可靠性 |
车载显示 | 工程机械仪表、特种车辆终端、公交地铁车载屏 | -30~80℃宽温+1.5G抗震+180°翻转 |
电力/能源 | 配电柜终端、电力监控设备 | 宽温设计适应户外电力柜环境温差 |
军工/安防 | 便携指挥终端、监控设备 | 超宽温+高可靠性+长背光寿命 |
仪器仪表 | 分析仪器、检测设备 | 4:3经典比例+XGA高分辨率 |
④同系列选型对比
型号 | 分辨率 | 亮度 | 对比度 | 接口 | 技术 | 工作温度 | 状态 | 特点 |
G104XVN01.0 | 1024×768 | 470 nits | 3000:1 | LVDS | AMVA3 | -30~80℃ | 量产 | XGA高分高对比 |
G104VN01 V1 | 640×480 | 450 nits | 700:1 | LVDS | TN | -30~85℃ | 停产 | VGA标准款（已EOL） |
G104VTN01.0 | 640×480 | 370 nits | 700:1 | RGB | TN | -30~80℃ | 停产 | VGA超宽温款（已EOL） |
选型提示：G104XVN01.0是友达10.4寸产品线中分辨率最高（1024×768 XGA）、对比度最高（3000:1）、显示技术最先进（AMVA3） 的型号，是10.4寸工业屏中的画质旗舰。如果需要更高分辨率或更优画质，此型号是首选。如需640×480 VGA分辨率，可关注同系列其他型号（但均已停产）。建议联系友达授权代理商（杭州旭虹科技）获取最新选型建议。
