G104SN03 V5即将停产，官方通知：2026/03/13，最后购买订单确认：2026/09/13，请客户做好提前备货，兼容替代型号是G104SAN01.2

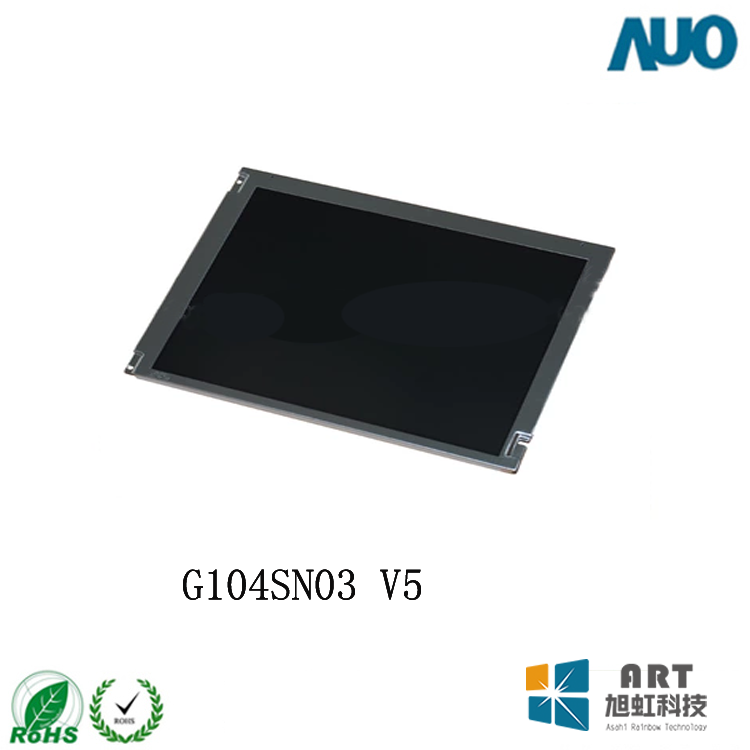

一、友达液晶模组G104SN03 V5 应用详情
基本信息: | 面板品牌 | AUO | 面板型号 | G104SN03 V5 |
面板尺寸 | 10.4英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | 型号别名 | G104SN03 V.5 | |
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -20 ~ 70 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 背光易换，白光LED背光，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G104SN03 V5 结构详情
像素特征 : | 像素数量 | 800(RGB)×600, SVGA | 点间距 | 0.088×0.264 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) [96PPI] | |
结构尺寸: | 显示区域 | 211.2×158.4 mm (H×V) | 可视区域 | 214.8×162.0 mm (H×V) |
外观尺寸 | 236×176.9 mm (H×V) | 外观厚度 | 5.7±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | - | |
安装孔位: | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel | |||
其它特征 : | 重量 | 280g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G104SN03 V5 光学详情
基本信息 : | 面板亮度 | 230 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 80/80/60/70 (Typ.)(CR=10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | - | 反应时间 | 10/5 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6638K | 亮度变动 | 1.33/1.54 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G104SN03 V5 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 3.50W (Typ.) |
五、友达液晶模组G104SN03 V5 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 25K (Min.) 小时 |
数量 | 3 strings | 灯管形状 | 3串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 26.0/29.2V (Typ./Max.) | 电流输入 | 25mA (Typ.) | ||
功耗 | 1.95W (Typ.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | 灯管驱动 | 含LED驱动器 |
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
恩得利 | 3808K-F05N-02R | 1.25 mm | 5 pins | 1 pcs | ||
驱动电气 : | 电压输入 | 10.8/12.0/12.6V (Min./Typ./Max.) | 电流输入 | 0.2A (Typ.) | ||
功耗 | 2.44W (Typ.) | |||||
六、友达液晶模组G104SN03 V5 信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 320mA (Typ.) | ||
功耗 | 1.06W (Typ.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSB24013P20HA | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C8B-080A | |
七、友达液晶模组G104SN03 V5 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
30 pcs / 箱 | 13 Kgs | 448×402×350 mm |
