友达G101STN01.0

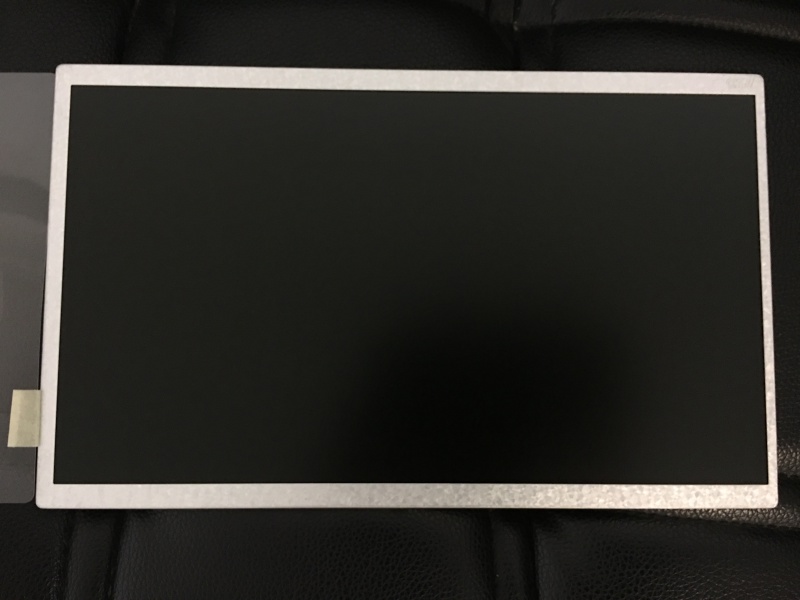

  • G101STN01.0

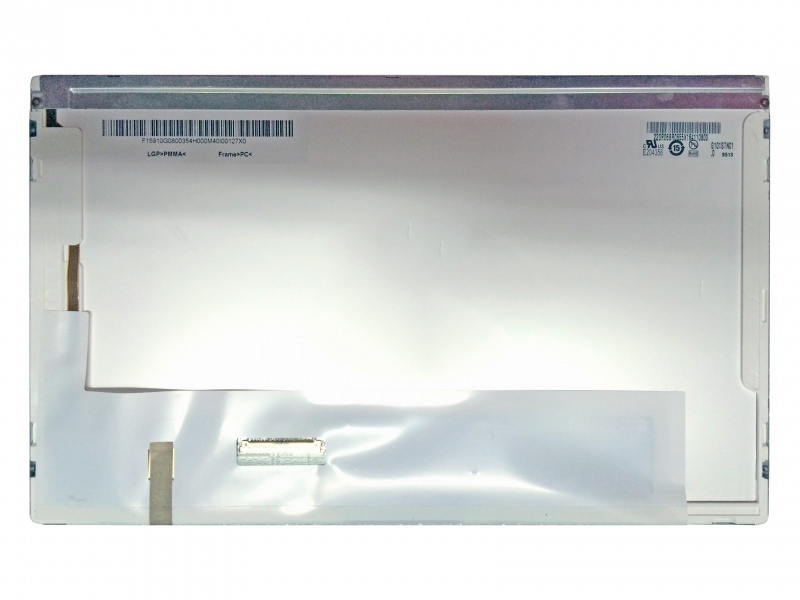

  • G101STN01.0背面图
  • 型号:友达G101STN01.0
  • 品牌:友达/auo
  • 尺寸:10.1寸
  • 分辨率:1024×600
  • 亮度:250 cd/m² (Typ.)
  • 视角:70/70/60/60 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:500:1 (Typ.)
  • 工作温度:-10 ~ 60 °C
  • 是否量产:量产中


咨询选型与报价

提供型号、采购数量和期望交期,便于核对供货及配套需求。

拨打 15258839749

微信:15258839749(手机同号)

请提供:完整型号及后缀、采购数量、期望交期;如需触摸、驱动板、排线或替代评估,请一并说明设备接口与使用环境。

具体库存、批次、交期及适配条件需核实,复制清单后可粘贴发送给销售。

  • 技术参数
  • 产品描述
  • 一、基本规格与机械尺寸

    品牌 / 型号友达AUO / G101STN01.0
    屏幕尺寸10.1英寸
    分辨率1024×600(Wide SVGA)
    显示模式TN,常白显示
    显示颜色262K / 16.7M色,对应6-bit / 8-bit LVDS配置
    有效显示区域222.72(H)×125.28(V)mm
    像素间距0.2175(H)×0.2088(V)mm;水平与垂直间距不同
    典型外形尺寸235(H)×143(V)×4.9(T)mm
    厚度与公差第23页机械图:4.90±0.30mm,并另标5.2mm最大;局部尺寸以第23~24页为准
    重量180g(典型值)
    表面处理AG防眩光、3H硬度
    背光系统LED背光,含驱动电路

    请分别核对分辨率和实际显示区域,不将1024×600写成1024×768或全高清。安装孔、连接器、排线及公差按机械图确认,数据适用于横向放置条件。

    二、光学参数

    中心白场亮度200cd/m²(最小值),250cd/m²(典型值),ILED=22.5mA
    对比度400:1(最小值),500:1(典型值)
    左右视角各60°(最小值),70°(典型值),CR≥10
    上下视角各50°(最小值),60°(典型值),CR≥10
    响应时间上升7ms、下降9ms、合计16ms(典型值);合计28ms(最大值)
    5点亮度均匀性80%(最小值),5点最小亮度/最大亮度
    白点色度Wx=0.313,Wy=0.329(典型值)

    光学数据在25℃稳定条件、规定背光电流和暗室测量条件下获得。典型值不等于最低保证值;本型号不应描述为AHVA或四方向89°全视角。

    三、逻辑供电、LVDS与时序

    信号接口40针LVDS,支持6-bit / 8-bit输入
    连接器I-PEX 20455-040E-12R或兼容型号
    配对连接器I-PEX 20453-040T-01或兼容型号
    逻辑供电VCCS3.0 / 3.3 / 3.6V(最小 / 典型 / 最大值)
    逻辑供电电流140mA(典型值),160mA(最大值)
    逻辑电路功耗0.53W(最大值),3.3V、60Hz、全黑图案
    浪涌 / 纹波浪涌1.5A(最大值,规定上升条件);纹波100mV p-p(最大值)
    逻辑与DDC关键针脚Pin2、3:3.3V典型逻辑供电;Pin4:DDC 3.3V;Pin6、7:DDC时钟与数据
    位深选择Pin27SEL68低电平或NC:6-bit输入;高电平:8-bit输入
    格式选择Pin268-bit输入时,Order_SEL低电平或NC:NS-Like;高电平:JEIDA
    6-bit接线提示Pin20、21按第16页要求接地;完整接线以原厂第16~18页为准
    像素时钟40.8 / 51.2 / 67.2MHz(最小 / 典型 / 最大值)
    帧频 / 模式50 / 60 / 70Hz(最小 / 典型 / 最大值),DE模式

    时钟、水平和垂直周期必须联合满足第19页时序限制,不能任意组合极限值。40针接口不代表RGB、eDP或其他LVDS屏可通用;须核对数据映射、电源及DDC条件。VCCS关闭时信号应低电平或高阻,插拔前关闭电源。

    四、背光输入与调光

    背光驱动输入9 / 12 / 15V(最小 / 典型 / 最大值)
    背光输入电流150mA(典型值),165mA(最大值),12V、100% PWM
    背光输入功耗2W(最大值),12V、100% PWM
    模组总功耗2.53W(最大值,逻辑0.53W+背光输入2W;按规格书测试条件)
    背光浪涌1.5A(最大值)
    PWM频率 / 占空比190~2000Hz / 10%~100%
    使能与PWM电平开启/高电平2.3~5V;关闭/低电平0~0.5V
    背光控制针脚Pin31~33:LED_GND;Pin35:PWM;Pin36:LED_EN;Pin38~40:LED_VCCS
    内部LED支路两条LED支路,每支路典型22.5mA;典型33.5V、最大36V(25℃)
    每支路LED功耗0.75W(典型值),0.81W(最大值),不是整模组背光输入功耗
    LED寿命参考15,000小时,表列最小值,注释注明为估算数据

    寿命条件为IF=22.5mA、25℃,终点定义为亮度降至初始值50%;高电流、高温及高湿会缩短寿命。内部LED支路电压33.5V不是外部背光输入电压,不应直接接到9~15V输入针脚。

    五、环境与长期运行条件

    工作温度−10~60℃
    存储温度−30~70℃
    湿度限制最高湿球温度39℃,不得结露;具体项目须确认适用温湿度条件
    长期固定画面规格书提示可能产生残像,建议屏幕保护或定期切换内容

    额定温度范围须与供电、散热及湿度条件同时满足,不单独构成户外、医疗、车规或全天候连续运行保证。可靠性试验数据仅针对模组,不等于整机认证。

    资料依据:AU Optronics G101STN01.0 Product Specification,Rev.1.0,Final Specifications,封面及修订记录日期2014年12月2日。文件名中的20150109不作为规格书批准日期。设计和采购前应确认完整型号、批次及适用版本,历史文件不作为当前量产或库存证明。 主要参数依据第5~8、10~14、16~21及23~24页。

  • 友达G101STN01.0|10.1英寸1024×600 TN LVDS液晶模组

    G101STN01.0是友达AUO 10.1英寸彩色液晶模组,采用1024×600分辨率、TN常白显示和LED背光。依据Rev.1.0正式规格书,中心白场典型亮度250cd/m²,典型对比度500:1,支持262K/16.7M色(6-bit/8-bit配置)。

    模组为40针LVDS接口,包含LED背光驱动电路。逻辑供电典型3.3V,背光驱动输入典型12V,两部分电源通过同一连接器的不同针脚接入,接线前须分别确认,不能当作单电源成品显示器使用。

    设备显示与维修选型

    可结合工业控制、人机界面、仪器信息显示及原设备维修需求评估本型号。选型重点是1024×600输出、LVDS映射、安装尺寸、观察方向及运行环境;实际适用性以项目核对和整机验证为准。

    这款为TN显示,左右典型视角各70°、上下各60°。设备倾角、观察高度及显示内容需在样品阶段确认,不能按AHVA全视角产品处理。

    更换旧屏前的核对清单

    • 完整型号与版本:核对G101STN01.0标签、适用规格书及实际批次,避免混用修订前后的位深、亮度与电源参数。
    • 结构:核对235×143×4.9mm典型外形、222.72×125.28mm显示区域、安装孔及排线方向。
    • 信号:确认40针LVDS、6-bit/8-bit和NS-Like/JEIDA设置,并核对DDC、数据映射与电源针脚。
    • 背光:确认9~15V输入范围、使能、PWM及上下电顺序,验证亮度调节与唤醒。
    • 整机:验证观察方向、颜色、温升和运行条件,通过样品测试后再安排批量切换。

    相同10.1英寸或40针接口不能证明直接兼容。是否修改排线、主板或软件,以实际设备核对及验证结果为准,本页不承诺免改线替代。

    常见问题

    这款是RGB、LVDS还是eDP?

    该版本为40针LVDS。针数相同不代表不同信号接口可以互接,连接前需核对完整针脚定义。

    典型亮度是200还是250?

    本页采用Rev.1.0正式规格书:最低200cd/m²、典型250cd/m²。更早修订记录曾出现其他数值,不能混用。

    15,000小时是否等于保修时长?

    不是。它是规定LED电流和25℃条件下亮度衰减至50%的最小寿命估算,不能作为整机质保或连续运行承诺。

    规格书核对与询价

    杭州旭虹科技为友达AUO Display Plus中国区域正式销售合作伙伴,提供型号选型、规格书核对、替代评估及配套需求沟通。具体合作范围和有效期请查看公司介绍与品牌合作说明并以对应有效文件为准。

    询价请提供完整型号、数量、期望交期及样品需求。原设备替换请补充标签、规格书、接口照片与设备条件;当前产品状态、库存、批次、交期和质保以正式确认为准。

    电话:15258839749(微信同号)
    座机:0571-81061650
    邮箱:market@hzxuhong.com

    查看友达液晶屏型号 | 联系选型与报价支持

    资料依据:AU Optronics G101STN01.0 Product Specification,Rev.1.0,Final Specifications,封面及修订记录日期2014年12月2日。文件名中的20150109不作为规格书批准日期。设计和采购前应确认完整型号、批次及适用版本,历史文件不作为当前量产或库存证明。
