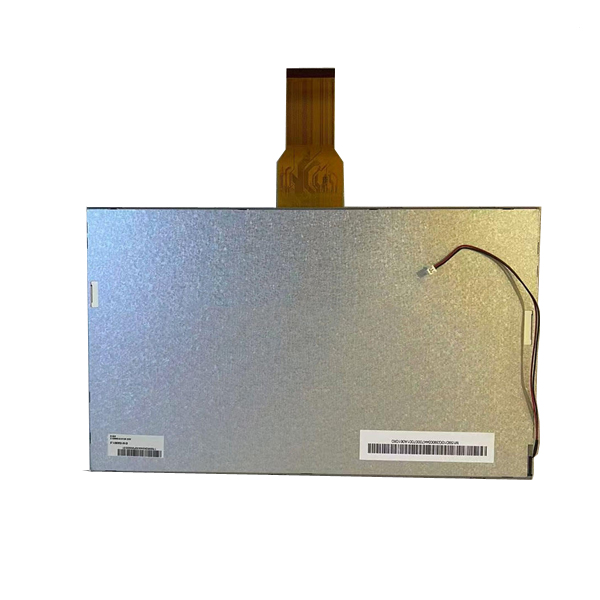

1.友达10.1寸液晶模组G101SAN01.2 应用详情
基础信息 : | 品牌 | 友达（AUO） | 型号名称 | G101SAN01.2 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -30 ~ 70 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，上/下，左/右翻转显示，6/8位灰阶可选，表面雾面 | |||
2.友达10.1寸液晶模组G101SAN01.2 结构详情
像素特征 : | 分辨率 | 1024(RGB)×768, XGA | 像素配置 | RGB垂直条状 |
点间距(mm) | 0.0725×0.2088 (H×V) | 像素间距(mm) | 0.2175×0.2088 (H×V) [117PPI] | |
物理尺寸 : | 显示尺寸(mm) | 222.72(H) × 125.28(V) | 外观尺寸(mm) | 235(H) × 143(V) |
可视尺寸(mm) | 224.72(H) × 127.28(V) | 外观厚度(mm) | 5.5 (Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
其它细节 : | 重量 | 320g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
3.友达10.1寸液晶模组G101SAN01.2 光学详情
基础信息 : | 亮度(cd/m²) | 350 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 亮度均匀性 | - | |
1931色域 : | NTSC比值 | - | sRGB覆盖率 | 77% |
Adobe RGB覆盖率 | 61% | DCI-P3覆盖率 | 62% | |
Rec.2020覆盖率 | 45% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4.友达10.1寸液晶模组G101SAN01.2 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
5.友达10.1寸液晶模组G101SAN01.2 信号详情
信号电气 : | 输入电流 | 6.5/16/0.6/0.2mA (Typ.)(IVDD/IAVDD/IVGH/IVGL) | 输入电压 | 3.3/10/18/-8V (Typ.)(VDD/AVDD/VGH/VGL) | |||||||
逻辑电压消耗 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | 信号接口 | TTL (1 ch, 6/8-bit) | ||||||||
接口特征 : | 位置 | - | 类型 | FPC | |||||||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |||||
0.5 mm | 50 pins | 1 pcs | |||||||||
6.友达10.1寸液晶模组G101SAN01.2 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | 8S3P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 3串 | 灯管寿命 | 30K (Min.) 小时 | |
灯管电气 : | 输入电压 | 23.6/26.4V (Typ./Max.) | 输入电流 | 30mA (Typ.) | ||
功率消耗 | 2.124/2.376W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
A1251-H02 | 2 pins | 1 pcs | BLE-2PINS-AC | |||
灯管驱动 : | 无 | |||||
7.友达10.1寸液晶模组G101SAN01.2 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 35 | 527×347×257 | 9.9 | 0.0470 |
G101SAN01.2 当前为量产状态。该型号是友达10.1寸产品线中的AHVA全视角经济型款式，采用1024×600分辨率，TTL并行接口，适合对视角有要求的室内工业场景及低成本嵌入方案。
G101SAN01.2产品核心卖点
卖点 | 参数 | 客户价值 |
AHVA全视角 | 89/89/89/89° | IPS级全视角，侧看无色偏，多人共视体验佳 |
1000:1高对比度 | 对比度1000:1 | 比前代TN屏对比度提升100%，暗场细节更清晰 |
亮度 | 350 cd/m² | 室内及半户外清晰可见，兼顾功耗与可视性 |
TTL接口 | 50-pin TTL (1 ch, 6/8-bit) | 无需LVDS转接芯片，降低硬件成本约15% |
长背光寿命 | 30K小时 | 降低维护成本，适应工业长期运行需求 |
低功耗设计 | 背光功耗2.12W (Typ.)集成驱动 | 适合嵌入式及电池供电设备 |
16:9宽屏 | 1024×600分辨率 | 适合工业HMI及影音显示 |
雾面防眩光 | 3H硬度涂层 | 减少环境光反射，车间强光环境反光率降低60% |
翻转显示 | 支持上/下、左/右翻转 | 安装方向灵活，适应不同设备结构 |
长期供货 | 量产型号 | 供货稳定，无停产风险 |
AHVA技术详解
G101SAN01.2采用友达自主研发的AHVA（Advanced Hyper-Viewing Angle）广视角技术，属于IPS的进阶技术方案：
技术特征 | 说明 | 对比优势 |
全视角显示 | 89°全方向视角 | 比TN屏（约70°）视角范围显著扩大，多人协作场景视角无死角 |
常黑显示模式 | 黑色更纯净 | 对比度高达1000:1，暗场细节更清晰 |
色彩稳定性 | 侧看无明显偏色 | 工业控制台多人监看场景首选 |
高透光率 | AHVA液晶分子旋转更均匀 | 同等背光下可实现更高亮度 |
技术提示：G101SAN01.2采用AHVA技术，在视角和色彩表现上大幅优于前代TN屏幕，特别适合AGV调度室、指挥中心等多人协作场景。
TTL接口优势详解
G101SAN01.2采用TTL (1 ch, 6/8-bit) 并行接口，与LVDS接口相比具有独特优势：
对比项 | TTL接口 | LVDS接口 | 选型建议 |
硬件成本 | 无需转接芯片，成本降低15% | 需LVDS转接芯片 | TTL接口适合成本敏感项目 |
信号类型 | 并行TTL电平 | 低压差分信号 | TTL为传统工业主板主流接口 |
传输距离 | 短线（<0.5米） | 长线（数米） | 根据设备内部布线距离选择 |
兼容平台 | 单片机、ARM、工控机 | 工业主板 | TTL广泛兼容嵌入式平台 |
选型提示：如果您的现有主板原生支持TTL接口，可直接连接G101SAN01.2使用，无需额外转接芯片，大幅简化硬件设计并降低成本。
② 产品亮点板块
✅产品状态：G101SAN01.2 为友达量产型号，AHVA全视角技术，长期稳定供货，现货充足。
亮点 | 说明 |
AHVA全视角 | 89°全视角，IPS级显示效果，侧看无色偏 |
1000:1高对比度 | 比前代TN屏提升100%，暗场细节更清晰 |
350nit高亮度 | 室内及半户外清晰可见 |
TTL接口 | 50-pin标准TTL，无需转接芯片，降低硬件成本15% |
3万小时背光 | 长寿命设计，降低运维成本 |
16:9宽屏 | 1024×600分辨率，适合工业HMI及影音显示 |
30K小时背光寿命 | 长寿命设计，降低运维成本 |
雾面防眩光 | 3H硬度涂层，反光率降低60% |
翻转显示 | 支持上/下、左/右翻转，安装灵活 |
量产稳定 | 长期供货保障，无停产风险 |
③ 规格书下载板块
提供G101SAN01.2 规格书PDF下载入口
如需要规格书，可以加我们qq或微信
③ G101SAN01.2 应用场景板块
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面 | 全视角+TTL接口+1000:1对比度 |
AGV/AMR调度室 | AGV监控终端、多视角操作台 | 89°全视角，多人协作场景视角无死角 |
医疗设备 | 监护仪、医疗推车终端 | 350nit亮度+雾面防眩光，适应医疗环境照明 |
自助终端 | 查询机、售票机、快递柜 | 雾面防眩光+长背光寿命+TTL低成本方案 |
车载显示 | 车载信息终端 | 宽温设计-10~60℃+翻转显示 |
便携设备 | 手持终端、检测仪器 | 低功耗+TTL接口，适合嵌入式平台 |
④ 同系列选型参考
型号 | 分辨率 | 亮度 | 技术 | 接口 | 工作温度 | 状态 | 特点 |
G101SAN01.2 | 1024×600 | 350 nits | AHVA | TTL | -10~60℃ | 量产 | TTL全视角经济款 |
G101SAN01.A | 1024×600 | 300 nits | AHVA | LVDS | -10~60℃ | 量产 | LVDS经济款 |
G101STN01.4 | 1024×600
|
