一、友达液晶模组G101EVT05.1 应用详情
基础信息 : | 制造商 | 友达（AUO） | 型号 | G101EVT05.1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 10.1" | 型号别名 | G101EVT05 V1 | |
应用环境 : | 存储温度 | -30 ~ 80 °C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | |||
典型特征 : | 带触摸屏，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G101EVT05.1 结构详情
像素特征 : | 解析度 | 1280(RGB)×800, WXGA | 点间距(mm) | 0.0565×0.1695 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1695×0.1695 (H×V) [149PPI] | |
结构尺寸 : | 显示区域(mm) | 216.96(H) × 135.6(V) | 开口区域(mm) | - |
外观尺寸(mm) | 257.35(H) × 175.5(V) | 外观厚度(mm) | 7.6 (Typ.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:10 (H:V) | 风景肖像 | 风景模式 | |
触摸面板 : | 同时触点 | - | 触摸面板 | 投射电容触摸屏 |
触摸控制器 | 含有控制器 | 信号类型 | I²C & USB | |
其它参数 : | 重量 | 350g (Max.) | 表面处理 | 雾面 (Haze 3%)，Hard coating (3H)，反射率 1.5% (Max.) |
表面防护 | 带盖板 | |||
三、友达液晶模组G101EVT05.1 光学详情
基础信息 : | 显示亮度 | 440 cd/m² (Typ.) | 对比度 | 1300:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | MVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6485K | 亮度均匀性 | 1.43 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 47% | sRGB覆盖率 | 66% |
Adobe RGB覆盖率 | 49% | DCI-P3覆盖率 | 49% | |
Rec.2020覆盖率 | 35% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G101EVT05.1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗: | 6.65W (Typ.) |
五、友达液晶模组G101EVT05.1 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 192/270mA (Typ./Max.) | |
功率消耗 | 0.63/0.89W (Typ./Max.) | ||||
信号类型 : | LVDS (1 ch, 6/8-bit) | ||||
接口特征 : | 位置 | 背面 | 类型 | 端子 | |
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
广濑电机 | FH41-40S-0.5SH(05) | 0.5mm | 40pins | 1pcs | |
六、友达液晶模组G101EVT05.1 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K(Min.) (Hours) |
是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 | |
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12.0V (Typ.) | 电流供应 | 300/480mA (Typ./Max.) | ||
功率消耗 | 3.6/5.76W (Typ./Max.) | |||||
七、友达液晶模组G101EVT05.1 包装详情
包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
22 pcs / box | - | - |
友达液晶模组G101EVT05.1概况：

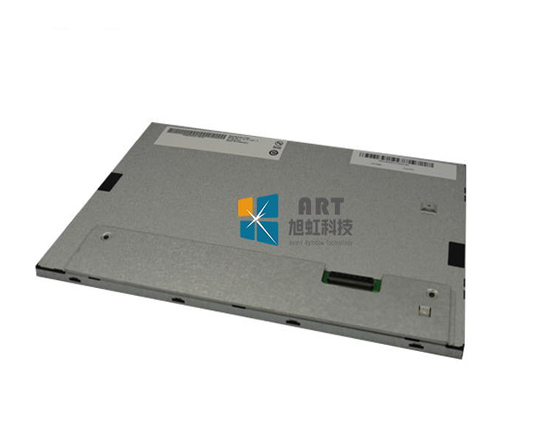

G101EVT05.1是友达 (AUO)推出的一款10.1英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，投射电容触摸屏。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。带触摸屏，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面， Anti- Static。基于它的特征屏库推荐此型号应用于工业。
G101EVT05.1作为一款MVA，常黑显示，透射式液晶模组产品，G101EVT05.1可以提供440 cd/m²的显示亮度 1300:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为全视角，它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，此产品可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了47% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G101EVT05.1采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G101EVT05.1于2019年Q3量产，当前生产状态为量产中。如果开发新产品想采用G101EVT05.1液晶模组，建议多了解一下关于G101EVT05.1的最新的生产状态信息和技术信息，G101EVT05.1所有参数值均以规格书为准，G101EVT05.1规格书和最新价格可以咨询杭州旭虹科技。
