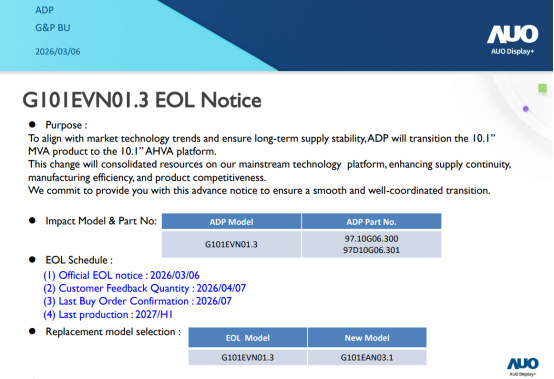

G101EVN01.3即将停产，官方EOL通知：2026/03/06，最后购买订单确认：2026/07，请客户做好提前备货，兼容替代型号是G101EAN03.1
一、友达液晶模组G101EVN01.3应用详情
基本信息 : | 品牌 | 友达(AUO) | 型号名称 | G101EVN01.3 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
抗振能力 | RoHS | RoHS | ||
典型特征 : | 白光LED背光，背光寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选 | |||
二、友达液晶模组G101EVN01.3光学详情
基本信息: | 亮度(cd/m²) | 500 (Typ.) | 对比度 | 1300 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) ms | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | MVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313 Wy:0.329 | 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6485K | 白场变动 | 1.43 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 47% | sRGB覆盖率 | 66% |
Adobe RGB覆盖率 | 49% | DCI-P3覆盖率 | 49% | |
Rec.2020覆盖率 | 35% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G101EVN01.3 结构详情
像素特征 : | 分辨率 | 1280(RGB)×800, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0565×0.1695 mm | 像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | |
结构尺寸 : | 显示尺寸(mm) | 216.96(W)×135.6(H) mm | 外观尺寸(mm) | 227.91(W)×148(H) mm |
可视尺寸(mm) | 220.36(W)×139.1(H) mm | 外观厚度(mm) | 8.34 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16：10 | 外观形状 | - | |
安装孔位 : | Without | |||
其它详情 : | 重量 | 350g (Max.) | 表面处理 | Hard coating，反射率 1.5% (Typ.) |
四、友达液晶模组G101EVN01.3电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 | 4.32W (Typ.) |
五、友达液晶模组G101EVN01.3信号详情
信号电气 : | 输入电流 | 192/270mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.63/0.89W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | 屏体下部右边 | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
广濑电机 | FH41-40S-0.5SH(05) | 1 pcs | 0.5mm | 40pins | ||
六、友达液晶模组G101EVN01.3发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 | |||
数量 | - | 灯管形状 | - | 寿命 | 50K (Min.) 小时 | ||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | |||||
背光驱动 : | 含LED驱动器 | ||||||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | 300/480mA (Typ./Max.) | |||||
| 功率消耗 | 3.6/5.76W (Typ./Max.) | ||||||||
七、友达液晶模组G101EVN01.3包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
44pcs / 箱 | 450×375×320 mm | - |
