G101EVN01.0

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 10.1寸 >
  • G101EVN01.0正面图

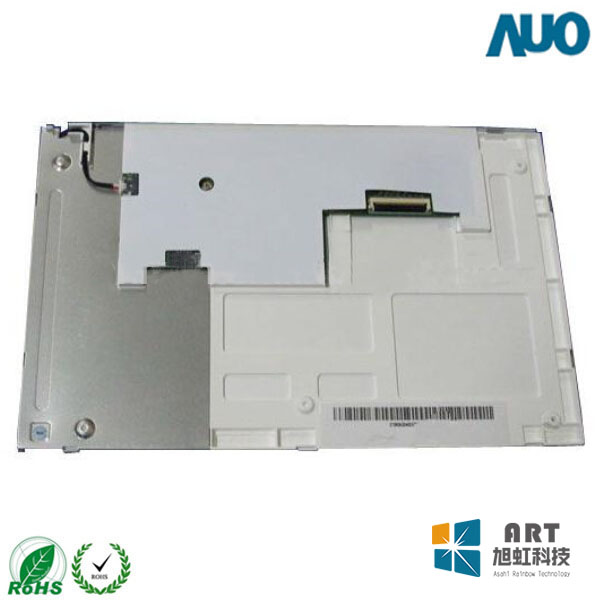

  • G101EVN01.0背面图
  • 型号:G101EVN01.0
  • 品牌:友达/auo
  • 尺寸:10.1寸
  • 分辨率:1280×800
  • 亮度:300 cd/m²(Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1300 : 1 (Typ.)
  • 工作温度:-20 ~ 60 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G101EVN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达10.1寸工控液晶屏G101EVN01.0基本参数

    品牌

    友达 (AUO)

    型号名称

    G101EVN01.0

    屏幕尺寸

    10.1"

    屏幕类型

    液晶模组, a-Si TFT-LCD

    分辨率

    1280(RGB)×800 [WXGA]

    像素配置

    RGB垂直条状

    显示尺寸

    216.96 × 135.6 mm (H×V)

    外观尺寸

    229.46 × 149.2 × 5.54 mm (H×V×D)

    可视尺寸

    220.36 × 139.1 mm (H×V)

    表面处理

    Hard coating (3H),反射率 1.5% (Max.)

    亮度

    300 (Typ.)(cd/m²)

    对 比 度

     1300 : 1 (Typ.) [透射]

    最佳角度

    全视角

    光学模式

    MVA,常黑显示,透射式

    可视角度

    85/85/85/85 (Typ.(CR≥10)

    响应速度

    25 (Typ.)(Tr+Td) ms

    颜色数量

    262K , 45% [CIE1931]

    背光类型

    WLED , 25K小时 含LED驱动器

    屏幕重量

    187g (Max.)

    适用于

    工业

    刷新频率

    60Hz

    触摸功能

    无触摸

    信号系统

    LVDS (1 ch, 6-bit) , 端子 , 40 pins

    功耗

    3.4W (Max.)

    供应电压

    3.3V (Typ.)

    温度范围

    存储温度: -30 ~ 70 °C工作温度: -20 ~ 60 °C


    二、友达10.1寸工控液晶屏G101EVN01.0信号详情

    接口类型

    LVDS (1 ch, 6-bit)

    信号逻辑电压


    信号电气:

    电压输入

    3.3V (Typ.)

    电流输入

    170/245mA (Typ./Max.)

    FPC详情 :

    脚间距

    0.5 mm

    数量

    1 pcs


    脚数

    40 pins

    信号电气功耗

    0.56/0.8W (Typ./Max.)


    三、友达10.1寸工控液晶屏G101EVN01.0背光详情

    背光类型

    WLED

    是否可换


    背光数量


    灯管形状


    背光寿命

    25K(Typ.) (Hours)

    位置

    侧入式光源

    电压输入

    5.5/12.0V (Min./Max.)

    电流输入

    217mA (Max.)

    背光功耗

    2.6W (Max.)

    类型

    包含在屏信号接口中

    接口位置


    背光驱动

    含LED驱动器


    四、友达10.1寸工控液晶屏G101EVN01.0包装详情

    包装箱:

    数量

    重量

    尺寸 (L×W×H)


    40 pcs / box

    9.2 Kgs

    484×328×257 mm (L×W×H)


  • 友达10.1寸工控液晶屏G101EVN01.0概况:

    G101EVN01.0是友达光电 (AUO)推出的一款10.1英寸a-Si TFT-LCD液晶模组产品,G101EVN01.0装配有WLED背光,含LED驱动器背光驱动,无触摸。G101EVN01.0工作温度为 -20 ~ 60°C,存储温度为 -30 ~ 70°C。G101EVN01.0典型特征为: 广视角,风景模式,白光LED背光,宽屏,信号端子倒装。基于它的特征G101EVN01.0推荐应用于工业。


    G101EVN01.0作为一款MVA,常黑显示,透射式液晶模组产品,G101EVN01.0可以提供300 cd/m²的显示亮度 1300:1的透射对比度,以及85/85/85/85 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit灰阶信号,G101EVN01.0可以显示262K颜色,其显示的色彩饱和度也达到了45% (CIE1931)。G101EVN01.0背光采用了WLED发光的侧入式光源,光源的使用寿命为25K小时,含LED驱动器。G101EVN01.0采用了LVDS (1 ch, 6-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    G101EVN01.0于2013年Q2量产,当前生产状态为量产中。如果开发新产品想采用G101EVN01.0液晶模组,关于G101EVN01.0的最新的生产状态信息和技术信息,G101EVN01.0的参数值请以规格书为准!G101EVN01.0价格可以在线咨询。
