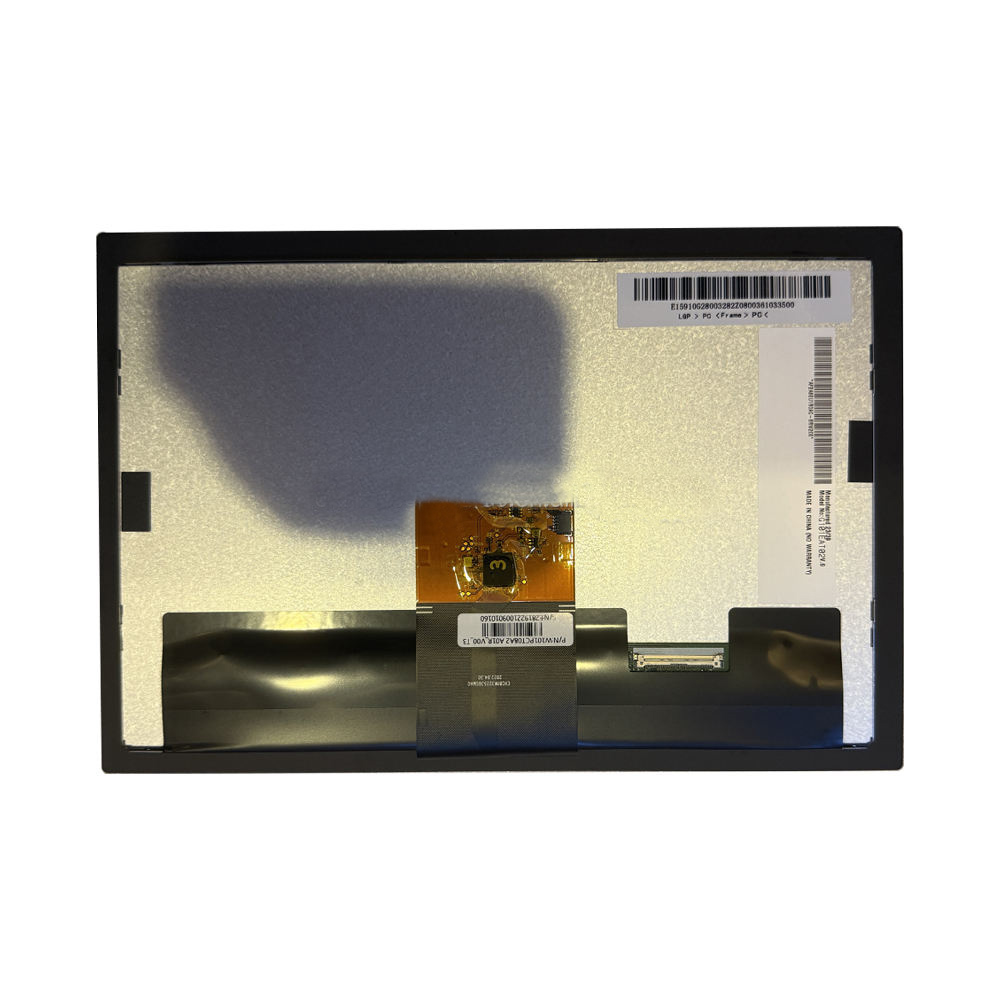

1.友达10.1寸屏幕总成G101EAT02.6 应用特征
基本信息 : | 品牌 | 友达（AUO） | 型号名称 | G101EAT02.6 |
屏幕类型 | a-Si TFT-LCD , 屏幕总成 | 屏幕尺寸 : | 10.1吋 | |
最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | |||
适用于 : | 工业 | |||
典型特征： | 带触摸屏，白光LED背光，寿命大于5万小时，含LED驱动器 | |||
2.友达10.1寸屏幕总成G101EAT02.6 结构特征
像素特征 : | 分辨率 | 1280(RGB)×800, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0565×0.1695 mm | 像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | |
结构尺寸 : | 显示尺寸(W×H) | 216.96×135.6 mm | 可视尺寸(W×H) | 217.96×136.6 mm |
外观尺寸(W×H) | 249.66×168.3 mm | 外观厚度 | - | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比 | 16:10 (W : H) |
风景肖像 | 风景模式 | 风景模式 | - | |
触摸屏 : | 触摸屏 : | 端子 | 同时触点 | 10点触摸 |
控制器, 信号类型 | 含有控制器, USB | 触摸技术 | 投射电容触摸屏, 口字胶贴 | |
安装方式 : | Without | |||
其它特征 : | 表面防护 | 带盖板 | 重量 | 500g (Max.) |
表面处理 | 防散射(AS)，Hard coating (7H) | |||
3.友达10.1寸屏幕总成G101EAT02.6 光学特征
基本信息 : | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
光学模式 | AHVA，常黑显示，透射式 | 响应速度 | 29 (Typ.)(Tr+Td) (ms) | |
最佳角度 | 全视角 | 可视角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
色彩性能 : | 色温 | 6485K | 颜色数量 | 16.7M (6-bit + Hi-FRC) |
白场色度 | Wx:0.313; Wy:0.329 | 白场变动 : | 1.43 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 49% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4.友达10.1寸屏幕总成G101EAT02.6 电子特征
功率总耗 : | 3.024W (Max.) |
刷新频率 : | 60Hz |
翻转扫描 : | No |
5.友达10.1寸屏幕总成G101EAT02.6 信号特征
信号电气 : | 电流输入 | 278.7/303mA (Typ./Max.) | 电压输入 | 3.3V (Typ.) | 功耗 | 0.92/1.0W (Typ./Max.) |
接口特征 : | 位置 | - | 类型 | 端子 | 信号类型 | LVDS (1 ch, 8-bit) |
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
I-PEX | 20765-040E-11A | 1 pcs | 0.5 mm | 40 pins |
6.友达10.1寸屏幕总成G101EAT02.6 背光特征
背光特征 : | 类型 | 位置 | 形状 | 数量 | 寿命(小时) | 是否可换 |
WLED | 侧入式光源 | - | - | 50K (Min.) | - | |
接口特征 : | 位置 | 类型 | WLED 驱动 | |||
- | 包含在屏信号接口中 | 含LED驱动器 | ||||
驱动电气 : | 电流输入 | 电压输入 | 功耗 | |||
222/252mA (Typ./Max.) | 12.0±1.2V | 2.664/3.024W (Typ./Max.) | ||||
7.友达10.1寸屏幕总成G101EAT02.6 包装特征
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 20 | 1 | 508×408×279 | N/A | 0.0578 |
G101EAT02.6当前为量产状态（In Production），于2023年Q3量产，是友达10.1寸产品线中集成投射电容触摸屏（PCAP）的主力型号，AHVA全视角、400cd/㎡亮度、10点投射电容触摸（含USB控制器）、7H防散射表面、-20~70℃宽温、5万小时背光寿命、LVDS接口、含LED驱动器，兼具AHVA全视角和高亮度，适合对触控交互和显示品质均有要求的工业场景。
G101EAT02.6产品核心卖点
卖点 | 参数 | 客户价值 |
10点投射电容触摸 | PCAP，USB接口，含控制器 | 原厂集成触摸，省去二次采购和贴合工序，即插即用 |
7H硬度防刮表面 | 带盖板，防散射(AS)，7H涂层 | 高度耐划伤，防玻璃飞溅，适应工业现场操作环境 |
AHVA全视角 | 89/89/89/89° | IPS级全视角显示，多人协作场景视角无死角 |
400cd/㎡高亮度 | 400 cd/m² (Typ.) | 室内及半户外清晰可见，兼顾功耗与可视性 |
800:1高对比度 | 800:1 (Typ.) | 画面层次丰富，暗场细节清晰 |
LVDS标准接口 | 40 pins，8-bit | 工业主板主流接口，抗干扰性强，兼容性好 |
长背光寿命 | 50,000小时 (Min.) | 支持7×24小时连续运行，大幅降低维护成本 |
宽温设计 | -20℃ ~ 70℃ | 适应工业环境温差变化 |
含LED驱动器 | 背光驱动集成于模组 | 无需外置背光驱动板，简化电路设计 |
长期供货 | 2023年Q3量产至今 | 友达稳定量产型号，无停产风险 |
G101EAT02.6规格书下载
提供G101EAT02.6规格书PDF下载入口
如需要规格书，可以加我们qq或微信
