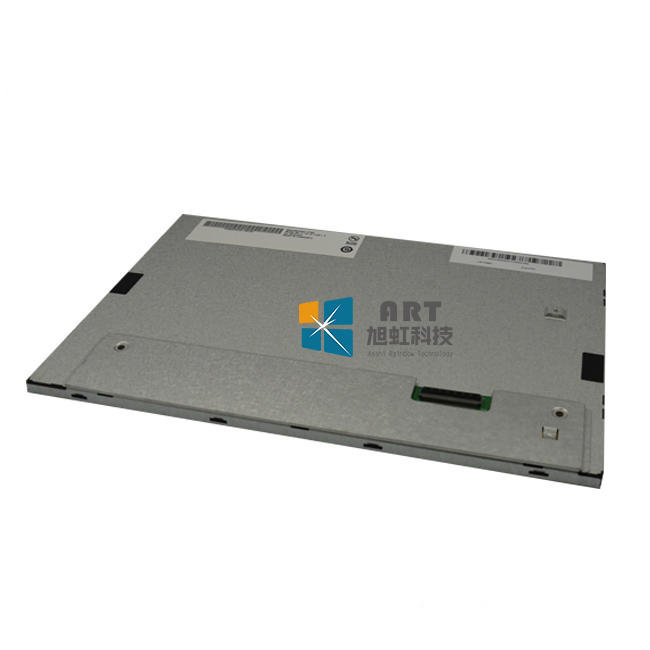

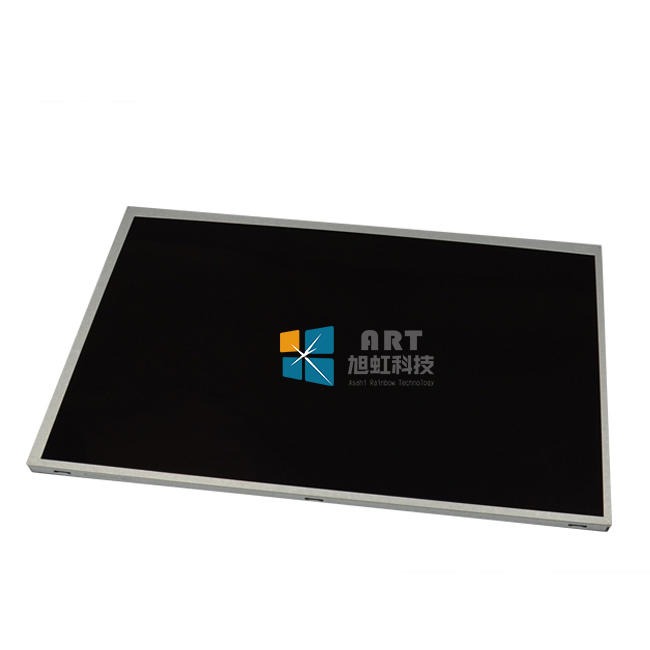

一、友达液晶模组G101EAN02.4 应用详情
基本信息： | 品牌 | 友达AUO | 型号名称 | G101EAN02.4 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业 | |
最大额定值： | 工作温度 | 0 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
抗振能力 | - | RoHS | RoHS | |
典型特征： | 白光LED背光 | |||
二、友达液晶模组G101EAN02.4 光学详情
基本信息： | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 800 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 29 (Typ.)(Tr+Td) (ms) | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，投射式 | |
色彩性能 : | 色度 | - | 颜色数量 | 16.7M (6-bit + Hi-FRC) |
色温 | - | 白场变动 | 1.43 (Max.)(9 points) |
三、友达液晶模组G101EAN02.4 结构详情
像素特征： | 分辨率 | 1280(RGB)×800 , WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.1695×0.1695 mm | 像素间距(W×H) | 0.0565×0.1695 mm | |
结构尺寸： | 显示尺寸 | 216.96(W)×135.6(H) mm | 外观尺寸 | - |
外观特征： | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:10 | 外观形状 | - |
四、友达液晶模组G101EAN02.4 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G101EAN02.4 信号详情
信号电气： | 输入电流 | - | 输入电压 | - |
功耗 | - | 信号接口 | eDP (1 Lane) |
六、友达液晶模组G101EAN02.4 发光详情
灯管特征： | 灯管类型 | WLED | 背光可换新 | - | 位置 | 侧入式光源 |
数量 | - | 灯管形状 | - | 寿命 | 20K(Min.) (Hours) |
G101EAN02.4 当前为量产状态（In Production/量产中）。是友达于2019年Q4季度推出的10.1寸工业液晶屏，采用AHVA全视角技术和eDP接口，是友达10.1寸产品线中面向eDP接口应用的主力型号。
G101EAN02.4 产品核心卖点
卖点 | 参数 | 客户价值 |
eDP高速接口 | eDP (1 Lane) | 信号传输速率高、EMI干扰低，适应新一代工业主板及ARM平台 |
AHVA全视角 | 89/89/89/89° | IPS级全视角，多人协作场景视角无死角 |
400cd/㎡亮度 | 400 cd/m² (Typ.) | 室内及半户外清晰可见，兼顾功耗与可视性 |
高对比度 | 1000:1 (Typ.) | 画面层次丰富，暗场细节清晰 |
长背光寿命 | 20,000小时 (Min.) | 满足工业常规应用需求，降低维护成本 |
宽温设计 | -20℃ ~ 70℃ | 适应工业环境温差变化 |
低功耗设计 | 总功耗仅4.314W (Max.) | 适合嵌入式及电池供电设备 |
长期供货 | 2019年Q4量产至今 | 友达稳定量产型号，无停产风险 |
选型提示：G101EAN02.4采用单通道eDP接口（eDP 1 Lane），与传统的LVDS接口不兼容，选型时需重点确认主控平台的接口类型。该型号适合需要eDP接口连接新一代工业主板或ARM平台、同时兼顾全视角显示的应用场景
G101EAN02.4规格书下载
提供G101EAN02.4规格书PDF下载入口
如需要规格书，可以加我们qq或微信
G101EAN02.4应用场景板块
G101EAN02.4凭借eDP高速接口、400cd/㎡亮度、AHVA全视角等特性，适用于以下场景：
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工业平板电脑、PLC人机界面、自动化设备 | eDP接口+AHVA全视角+工业级可靠性 |
医疗设备 | 监护仪、医疗推车终端、诊断设备 | 高对比度+全视角+400nit亮度 |
工业平板 | 工业平板电脑、嵌入式显示终端 | eDP接口+低功耗+超薄4.8mm设计 |
自助终端 | 查询机、售票机、快递柜 | 400nit亮度+宽温设计+长寿命 |
车载终端 | 车载信息终端、工程机械仪表 | 宽温设计-20~70℃+1.5G抗振 |
选型提示：G101EAN02.4是友达10.1寸产品线中采用eDP接口的主力型号之一，特别适合需要搭配RK3588等新一代ARM主控平台的工业平板及HMI设备。eDP接口相比传统LVDS具有更高的传输速率和更低的EMI干扰，是工业显示的未来趋势。
10.1寸液晶屏同系列产品对比
型号 | 分辨率 | 亮度 | 接口 | 工作温度 | 状态 | 特点 |
G101EAN02.4 | 1280×800 | 400 nits | eDP | -20~70℃ | 量产 | eDP接口主力 |
G101EAN02.2 | 1280×800 | 500 nits | LVDS | -20~70℃ | 量产 | 高亮LVDS款 |
G101EAN02.5 | 1280×800 | 400 nits | LVDS | -10~60℃ | 停产 | 原LVDS标准款 |
G101EAN02.1 | 1280×800 | 400 nits | LVDS | -20~60℃ | 量产 | LVDS接口替代 |
选型提示：G101EAN02.4与同系列其他型号（02.1/02.2/02.5）的核心差异在于eDP接口（02.1/02.2/02.5均为LVDS接口）。02.5已停产，替代方案可选择02.1（LVDS接口）。如果您的主板支持eDP接口，G101EAN02.4是优选。
