A101VW01 V3

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 10.1寸 >

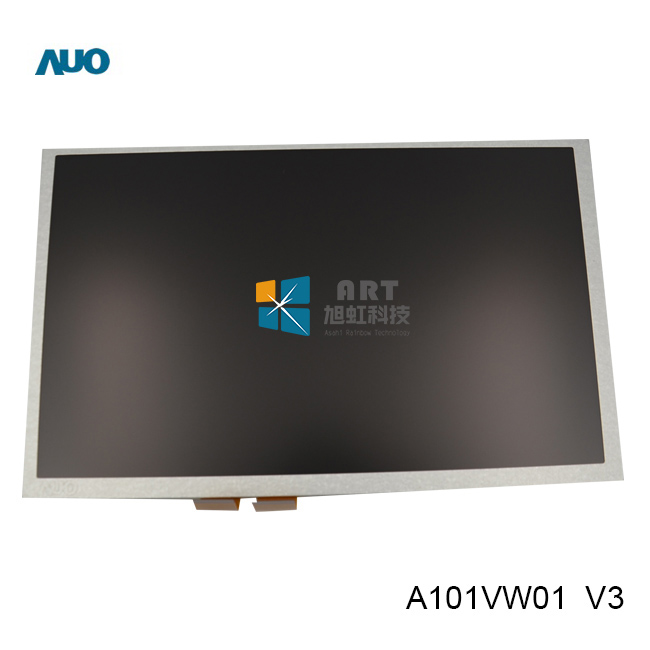

  • A101VW01 V3正面图

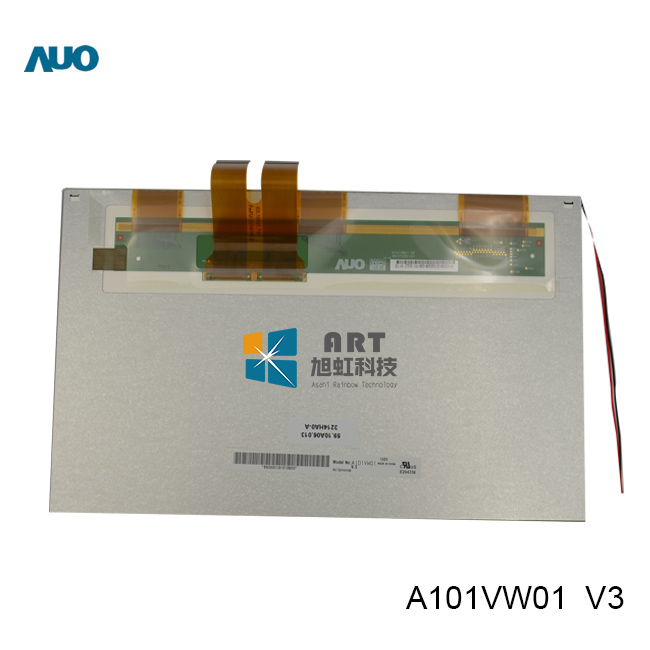

  • A101VW01 V3背面图
  • 型号:A101VW01 V3
  • 品牌:友达/auo
  • 尺寸:10.1寸
  • 分辨率:800(RGB)×480   [WVGA]
  • 亮度:300 cd/m² (Typ.)
  • 视角:65/65/45/65 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:500:1 (Typ.) (透射)
  • 工作温度:-10 ~ 60 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司A101VW01 V3为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,



    一、友达10.1寸工业液晶模组A101VW01 V3应用特征

    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    友达

    A101VW01 V3

    a-Si TFT-LCD , 液晶模组

    -

    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    -10 ~ 60 °C

    -20 ~ 70 °C

    -

    适用于:

    数码相框,便携式DVD,工业

    典型特征:

    表面雾面,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示



    二、友达10.1寸工业液晶模组A101VW01 V3结构特征

    屏幕尺寸:

    10.1吋

    像素特征:

    分辨率

    像素配置

    点间距(mm)

    像素间距(mm)

    800(RGB)×480 ,   WVGA

    RGB垂直条状

    0.0915×0.2745 mm   (H×V)

    0.2745×0.2745 mm   (H×V)

    结构尺寸:

    显示尺寸(H×V)

    可视尺寸(H×V)

    外观尺寸(H×V)

    外观厚度(mm)

    219.6×131.76 mm   (H×V)

    221.6×133.76 mm   (H×V)

    235×145.9 mm   (H×V)

    5.24 (Typ.) mm

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    15:9 (H:V)

    风景模式

    -

    安装孔位:

    Side mounting holes (6-M2) on left, right   bezel

    其他参数:

    重量

    表面处理

    315g

    雾面



    三、友达10.1寸工业液晶模组A101VW01 V3光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    350 cd/m² (Typ.)

    TN,常白显示,透射式

    500:1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    65/65/45/65   (Typ.)(CR≥10)

    6 o'clock

    12/18   (Typ.)(Tr/Td) (ms)

    色度

    Wx:0.310;   Wy:0.330

    色彩性能:

    色域

    颜色数量

    亮度均匀性

    48% NTSC   (CIE1931)

    262K (6-bit)

    1.33/1.43   (Typ./Max.)(9 points)



    四、友达10.1寸工业液晶模组A101VW01 V3电子特征

    刷新频率:

    60Hz

    翻转扫描:

    翻转 (水平/垂直)

    功率总耗:

    2.64W (Typ.)

    时序控制 (T-CON) :

    Need external   T-CON



    五、友达10.1寸工业液晶模组A101VW01 V3信号详情

    信号电气:

    输入电流

    3/32.5/0.231/0.244mA   (Typ.)(ICC/IDD/IGH/IGL)

    输入电压

    3.3/8.8/15/-7.0V   (Typ.)(VCC/AVDD/VGH/VGL)

    信号逻辑电压

    0VIL0.3VCC; 0.7VCCVIHVCC

    信号接口

    Parallel RGB (1   ch, 6-bit)

    接口特征:

    位置

    -

    类型

    FPC

    信号详情:

    品牌

    型号

    脚距

    脚数

    数量

    脚定义



    0.5mm

    30pins

    2 pcs

    -



     六、友达10.1寸工业液晶模组A101VW01 V3发光详情

    灯管特征:

    灯管类型

    WLED

    数量

    3S11P

    位置

    侧入式光源(底部)

    可换性

    -

    灯管形状

    阵列

    灯管寿命

    20K(Min.)

    WLED电气 :

    输入电压

    输入电流

    功率消耗

    12.0V (Typ.)

    220mA (Typ.)

    2.64W (Typ.)

    接口特征:

    位置

    -

    类型

    端子

    灯管驱动:

    接口详情:

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    朝富

    JT1025


    2 pins

    1 pcs

    BLE-2PINS-AC



    七、友达10.1寸工业液晶模组A101VW01 V3包装特征

    包装箱:

    数量

    重量

    尺寸

    20 pcs / box

    10.0 Kgs

    520×340×250 mm   (L×W×H)



  • 友达10.1寸工业液晶模组A101VW01 V3概况:

    A101VW01 V3 (别名: A101VW01 V.3)是友达光电股份有限公司 (友达,AUO) 推出的一款采用a-Si TFT-LCD技术的10.1吋液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。A101VW01 V3的工作温度为 -10 ~ 60°C,存储温度为 -20 ~ 70°C。基于它表面雾面,风景模式,白光LED背光,宽屏,上/下,左/右翻转显示等特征,A101VW01 V3推荐使用于数码相框,便携式DVD,工业等产品。



    A101VW01 V3作为一款TN,常白显示,透射式液晶模组产品,A101VW01 V3可以提供300 cd/m²的显示亮度 500:1的透射对比度,以及65/65/45/65 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为12/18 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号,A101VW01 V3可以显示262K颜色,其显示的色彩饱和度也达到了48% (CIE1931)。A101VW01 V3背光采用了3S11P WLED发光的侧入式光源(底部),光源的使用寿命为20K小时,不含背光驱动。A101VW01 V3采用了Parallel RGB (1 ch, 6-bit)信号接口,总共60 pins,采用FPC连接,驱屏电压为3.3/8.8/15/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。



    如果开发新产品想采用A101VW01 V3液晶模组,建议多了解一下关于A101VW01 V3的最新的生产状态信息和技术信息。A101VW01 V3所有参数值均以规格书为准,A101VW01 V3规格书和最新价格可以咨询杭州旭虹。
