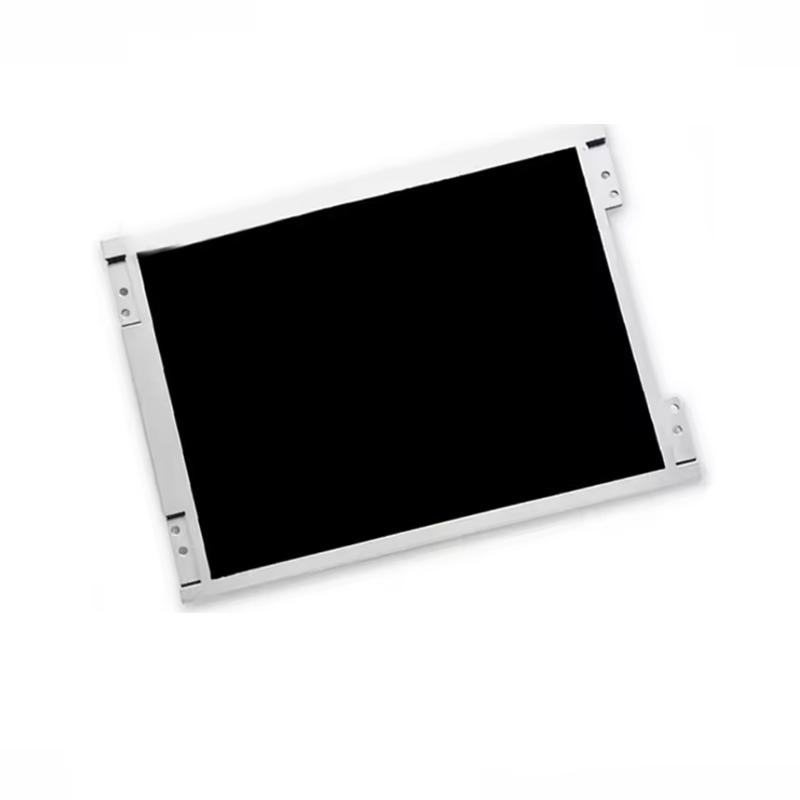

TCG084VGLAAAFA-AA50

面板类型

a-Si TFT-LCD, 液晶模组

工作环境 :

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

环保状态以对应规格书为准

环保状态以对应规格书为准

面板应用 :

工业

典型特征 :

带触摸屏，高亮度，白光LED背光，寿命大于10万小时，上/下，左/右翻转显示，表面雾面

像素特征 :

像素数量

640(RGB)×480, VGA

像素布局

RGB垂直条状

像素间距 (mm)

0.267×0.267  [95PPI]

点间距 (mm)

0.089×0.267

结构尺寸 :

显示区域 (mm)

170.88(H) × 128.16(V)

可视区域 (mm)

174.4(H) × 131.8(V)

外观尺寸 (mm)

199.5(H) × 147.4(V)

外观厚度 (mm)

10.8/11.55 (Typ./Max.) mm

外观特征 :

物理形状

平面矩形

风景肖像

风景模式

宽高比

4:3 (H:V)

Shape Style

-

触摸屏 :

接口类型

FPC

同时触点

单点触摸

控制器, 信号类型

不含控制器

触摸技术

4线电阻触摸屏

安装方式 :

Face mounting holes (8-Φ3.4) on left,   right bezel

其它详情 :

重量

405g

表面处理

雾面，Hard coating (2H)

反应时间 (ms)

10/20 (Typ.)(Tr/Td)

视角方向

6 o'clock

工作模式

TN，常白显示

对比度

500 : 1 (Typ.) (透射)

显示颜色 :

色温

7106K

显示颜色

262K (6-bit)

白色色度

X:0.305; Y:0.315

1931色域:

NTSC比值

49%

sRGB覆盖率

69%

Adobe RGB覆盖率

51%

DCI-P3覆盖率

51%

Rec.2020覆盖率

37%

色域说明

sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)

白场变动 :

1.43 (Max.)(5 points)

工作频率 :

60Hz

时序控制 (T-CON) :

Embedded T-CON

WLED

侧入式光源

-

-

100K (Typ.)

-

WLED电气 :

电压供应

电流供应

功率消耗

18.4/20.4V (Typ./Max.)

60mA (Typ.)

-

接口特征 :

位置

背光驱动

类型

-

无

包含在屏信号接口中

3.3V (Typ.)

160/240mA (Typ./Max.)

-

信号逻辑电压 :

0≤VIL≤0.8VDD; 2.0VDD≤VIH≤VDD

接口特征 :

位置

信号系统

类型

-

Parallel RGB (1 ch, 6-bit)

端子

端子详情 :

品牌

型号

脚间距

Pin 数量

数量

脚定义

京瓷

04-6240-040-023-846+

0.5 mm

40 pins

1 pcs
