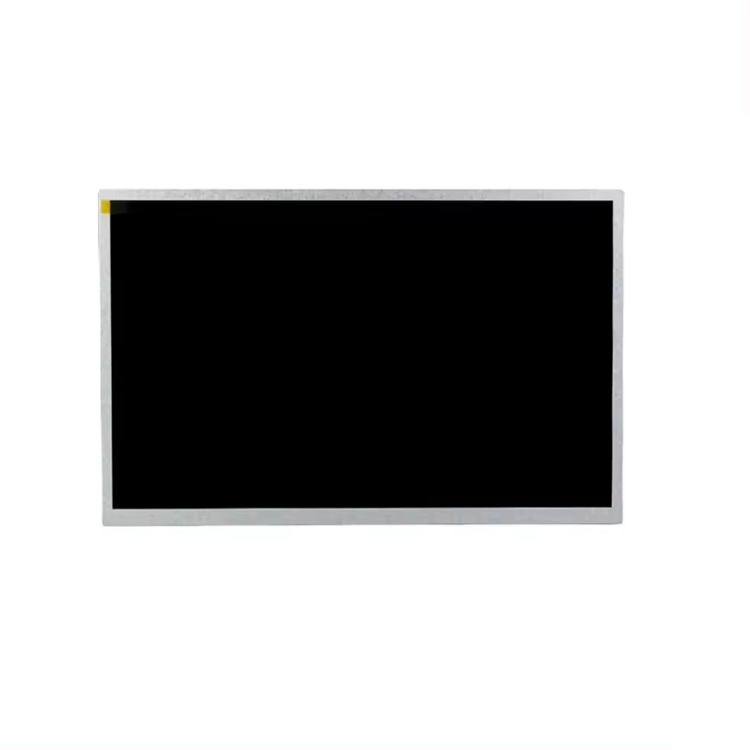

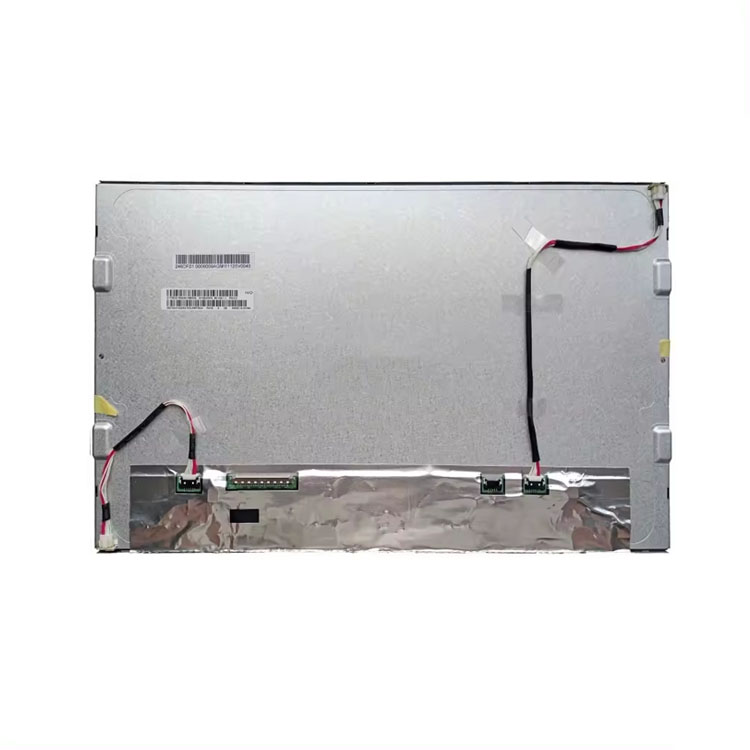

1、龙腾15.6寸液晶模组M156GWFA R0 应用详情
基本信息 : | 面板品牌 | 龙腾（IVO） | 面板型号 | M156GWFA R0 |
面板尺寸 | 15.6英寸 | 面板应用 | 工业，户外高亮，车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 2.9G (28.4 m/s²) | |
典型特征 : | Srgb,宽温，3G抗震，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 | |||
2、龙腾15.6寸液晶模组M156GWFA R0 结构详情
像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距(W×H) | 0.05975×0.17925 mm |
像素布局 | RGB垂直条状 | 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |
结构尺寸 : | 显示区域 | 344.16(W)×193.59(H) mm | 可视区域 | 347.06(W)×196.49(H) mm |
外观尺寸 | 363.8(W)×215.9(H) mm | 外观厚度 | 9.07/10.82 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 960g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
3、龙腾15.6寸液晶模组M156GWFA R0 光学详情
基本信息 : | 面板亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | IPS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 35 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 77% | sRGB覆盖率 | 100% |
Adobe RGB覆盖率 | 77% | DCI-P3覆盖率 | 80% | |
Rec.2020覆盖率 | 57% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 阳光下可视性 | 是 | 透射率 | - |
4、龙腾15.6寸液晶模组M156GWFA R0电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 27.8W (Max.) |
5、龙腾15.6寸液晶模组M156GWFA R0 背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 50K (Typ.) 小时 |
是否可换 | - | 数量 | - | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSB24038P5A | 1.25 mm | 5 pins | 1 pcs | ||
驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | - | ||
功耗 | 26.3W (Max.) | |||||
6、龙腾15.6寸液晶模组M156GWFA R0信号详情
信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 0.45A (Max.) | ||
功耗 | 1.5W (Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSBKT2407P30HB | 1.0mm | 30 pins | 1 pcs | ||
7、龙腾15.6寸液晶模组M156GWFA R0包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
14 | N/A | N/A |
龙腾15.6寸液晶模组M156GWFA R0概况：
M156GWFA R0 (龙腾，IVO) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组，它装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为2.9G (28.4 m/s²)。基于它sRGB，宽温，3G抗震，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面等特征，M156GWFA R0推荐使用于工业，户外高亮，车载显示。
M156GWFA R0显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为347.06×196.49 (宽×高) mm，外观尺寸为363.8×215.9 (宽×高)×10.82(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重960g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。M156GWFA R0采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M156GWFA R0于2022年Q2量产，当前生产状态为量产中。如果开发新产品想采用M156GWFA R0液晶模组，建议多了解一下关于M156GWFA R0的最新的生产状态信息和技术信息。M156GWFA R0所有参数值均以规格书为准，M156GWFA R0规格书和最新价格可以咨询杭州旭虹科技。
