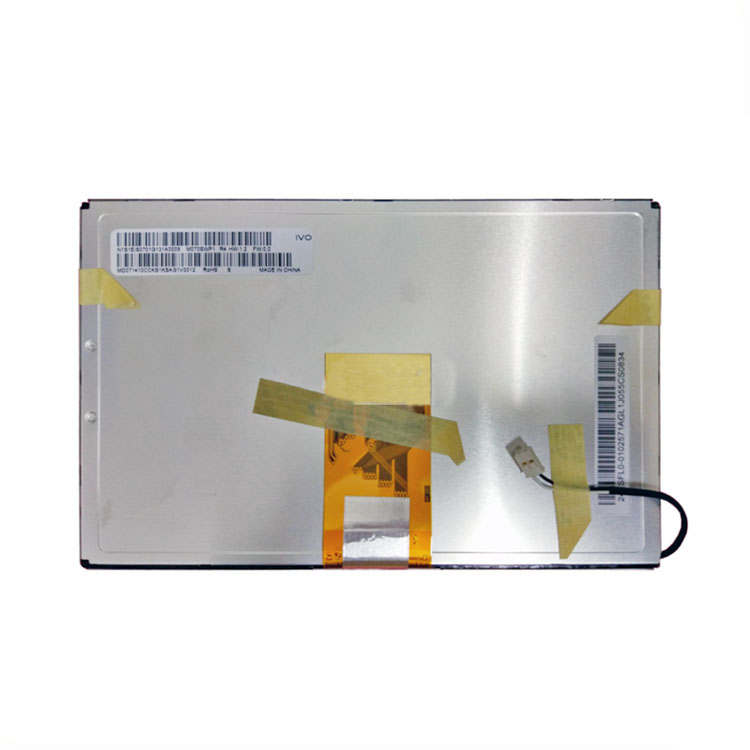

1、龙腾液晶模组M070SWP1 R4 应用详情
基本信息 : | 面板品牌 | 龙腾（IVO） | 面板型号 | M070SWP1 R4 |
面板尺寸 | 7.0英寸 | 面板应用 | 工业，车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
环保状态以对应规格书为准 | 环保状态以对应规格书为准 | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，寿命大于5万小时，上/下，左/右翻转显示，表面雾面 | |||
2、龙腾液晶模组M070SWP1 R4 结构详情
像素特征 : | 像素数量 | 800(RGB)×480, WVGA | 点间距 | 0.064×0.1805 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.192×0.1805 mm (H×V) [134PPI] | |
结构尺寸 : | 显示区域 | 153.6×86.64 mm (H×V) | 可视区域 | 156.0×89.04 mm (H×V) |
外观尺寸 | 165×104 mm (H×V) | 外观厚度 | 5.0±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
安装孔位 : | Without | |||
其它特征 : | 重量 | 126/136g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
3、龙腾液晶模组M070SWP1 R4 光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/50/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 16 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色温 | 6638K | 亮度变动 | 1.43 (Max.)(9 points) | |
1931色域 : | NTSC比值 | 54% | sRGB覆盖率 | 76% |
Adobe RGB覆盖率 | 56% | DCI-P3覆盖率 | 56% | |
Rec.2020覆盖率 | 40% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、龙腾液晶模组M070SWP1 R4 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Embedded T-CON |
5、龙腾液晶模组M070SWP1 R4 背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | 阵列 | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | - | 数量 | 8S2P | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 26.4V (Typ.) | 电流输入 | 120mA (Typ.) | ||
功耗 | 3.46W (Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 无 | |||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
日压端子 | BHSR-02VS-1 | 3.5 mm | 2 pins | 1 pcs | BLE-2PINS-AC | |
6、龙腾液晶模组M070SWP1 R4 信号详情
信号系统 : | TTL (1 ch, 8-bit) | 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | ||||||||
信号电气 : | 电压输入 | 3.3/10.4/22/-7V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | TBD | |||||||
接口特征 : | 类型 | FPC | 位置 | - | |||||||
FPC详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |||||
0.5 mm | 60pins | 1pcs | |||||||||
