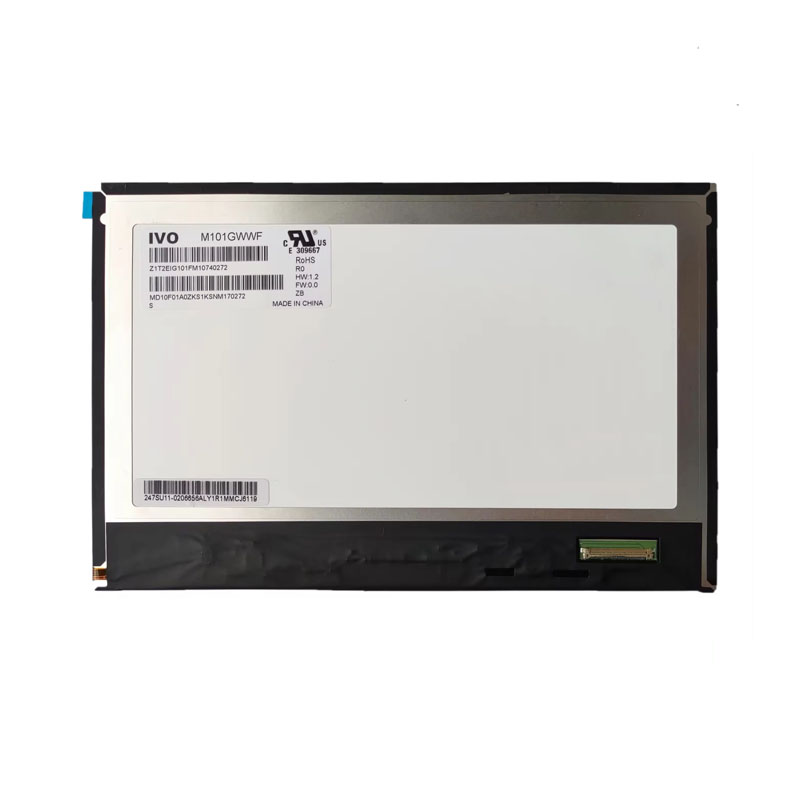

M101GWWF R0兼容替代AUO-G101EVN01.0 TIANMA-TM101JDHP01
1、龙腾液晶模组M101GWWF R0 应用详情
基础信息 : | 制造商 | 龙腾IVO | 型号 | M101GWWF R0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 10.1" | |||
应用环境 : | 存储温度 | -30 ~ 80 °C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，含LED驱动器，端子倒装，表面镜面 | |||
2、龙腾液晶模组M101GWWF R0 结构详情
像素特征 : | 解析度 | 1280(RGB)×800, WXGA | 点间距(mm) | 0.0565×0.1695 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1695×0.1695 (H×V) [149PPI] | |
结构尺寸 : | 显示区域(mm) | 216.96(H) × 135.6(V) | 开口区域(mm) | - |
外观尺寸(mm) | 229.46(H) × 149.1(V) | 外观厚度(mm) | 2.5/4.56 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | 薄屏 (PCBA弯折, 厚度≤3.0mm) |
宽高比 | 16:10 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Without | |||
其它参数 : | 重量 | 165g (Max.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) |
3、龙腾液晶模组M101GWWF R0 光学详情
基础信息 : | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | IPS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 46% | sRGB覆盖率 | 65% |
Adobe RGB覆盖率 | 48% | DCI-P3覆盖率 | 48% | |
Rec.2020覆盖率 | 34% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、龙腾液晶模组M101GWWF R0 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 3.5W (Max.) |
5、龙腾液晶模组M101GWWF R0 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - | ||
信号类型 : | LVDS (1 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | 屏体下部右边 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20455-040E-66 | 0.5 mm | 40 pins | 1 pcs | ||
6、龙腾液晶模组M101GWWF R0 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 测入式光源 |
是否可换 | - | 形状 | - | 寿命 | 30K (Typ.) Hours | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) | 电流供应 | - | ||
功率消耗 | 2.5W (Max.) | |||||
7、龙腾液晶模组M101GWWF R0 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 40 | N/A | N/A |
龙腾液晶模组M101GWWF R0概况：
M101GWWF R0 (龙腾，IVO) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，M101GWWF R0推荐使用于工业。
M101GWWF R0显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为229.46×149.1 (宽×高)×4.56(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重165g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动器。M101GWWF R0采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M101GWWF R0于2020年Q1量产，当前生产状态为量产中。如果开发新产品想采用M101GWWF R0液晶模组，建议了解一下关于M101GWWF R0的最新的生产状态信息和技术信息，M101GWWF R0所有参数值均以规格书为准，M101GWWF R0规格书和最新价格可以咨询杭州旭虹科技。
