1、龙腾10.1寸液晶模组M101GWT9 R4 应用详情
基础信息 : | 制造商 | 龙腾IVO | 型号 | M101GWT9 R4 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 10.1" | |||
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 50 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，含LED驱动器，端子倒装，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
2、龙腾10.1寸液晶模组M101GWT9 R4 结构详情
像素特征 : | 解析度 | 1024(RGB)×600, WSVGA | 点间距(W×H) | 0.0725×0.2088 mm |
像素排列 | RGB垂直条状 | 像素间距(W×H) | 0.2175×0.2088 mm [117PPI] | |
结构尺寸 : | 显示区域(mm) | 222.72(W)×125.28(H) mm | 开口区域(mm) | 226.47(W)×128.48(H) mm |
外观尺寸 | 235(W)×143(H) mm | 外观厚度(mm) | 5.2 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (W:H) | 风景肖像 | 肖像模式 | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它参数 : | 重量 | 220g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
3、龙腾10.1寸液晶模组M101GWT9 R4光学详情
基础信息 : | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 500 : 1 (Typ.) (透射) |
可视角度 | 70/70/70/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | 6 o'clock | 响应时间(ms) | 16 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 白色坐标 | Wx:0.305; Wy:0.325 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6974K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 47% | sRGB覆盖率 | 66% |
Adobe RGB覆盖率 | 50% | DCI-P3覆盖率 | 49% | |
Rec.2020覆盖率 | 35% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、龙腾10.1寸液晶模组M101GWT9 R4电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗 : | 3.78W (Max.) |
5、龙腾10.1寸液晶模组M101GWT9 R4 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.22A (Max.) | ||
信号类型 : | LVDS (1 ch, 6/8-bit) | 功率消耗 | 0.73W (Max.) | |||
接口特征 : | 位置 | 屏体下侧左边 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
庆良 | 300E40-0010RA-G3-D | 0.3 mm | 40 pins | 1 pcs | ||
6、龙腾10.1寸液晶模组M101GWT9 R4 发光详情
光源特征 : | 光源类型 | WLED | 数量 | 8S4P | 位置 | 测入式光源 | |||
是否可换 | - | 形状 | 4串 | 寿命 | 30K (Min.) 小时 | ||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | |||||
光源驱动 : | 含LED驱动器 | ||||||||
驱动电气 : | 输入电流 | - | 输入电压 | 4.5/12/21V (Min./Typ./Max.) | |||||
功耗 | 3.05W (Max.) | ||||||||
7、龙腾10.1寸液晶模组M101GWT9 R4 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 40 | N/A | N/A |
龙腾10.1寸液晶模组M101GWT9 R4 概况：

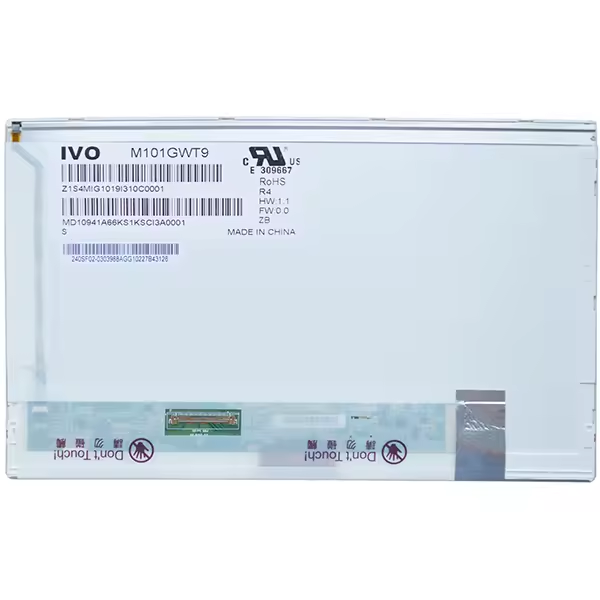

M101GWT9 R4是龙腾 (IVO)推出的一款10.1吋TFT-LCD液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。白光LED背光，含LED驱动器，端子倒装，180度翻转显示，6/8位灰阶可选，表面雾面。M101GWT9 R4推荐应用于工业等产品。
M101GWT9 R4显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72(宽)×125.28(高) mm，外观尺寸为235(宽)×143(高)×5.2(厚) mm，可视尺寸为226.47(宽)×128.48(高) mm，表面处理为雾面，Hard coating (3H)，产品净重220g (Max.)。背光方面此产品采用了8S4P WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动器。M101GWT9 R4采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M101GWT9 R4于2015年Q1量产，当前生产状态为量产中。如果开发新产品想采用M101GWT9 R4液晶模组，建议多了解一下关于M101GWT9 R4参数，关于M101GWT9 R4的最新的生产状态信息和技术信息，可以咨询杭州旭虹科技。
