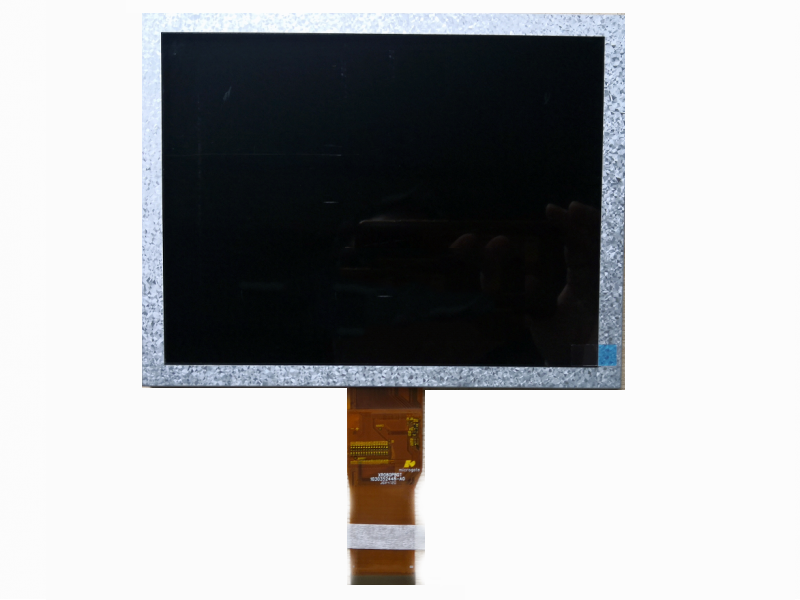

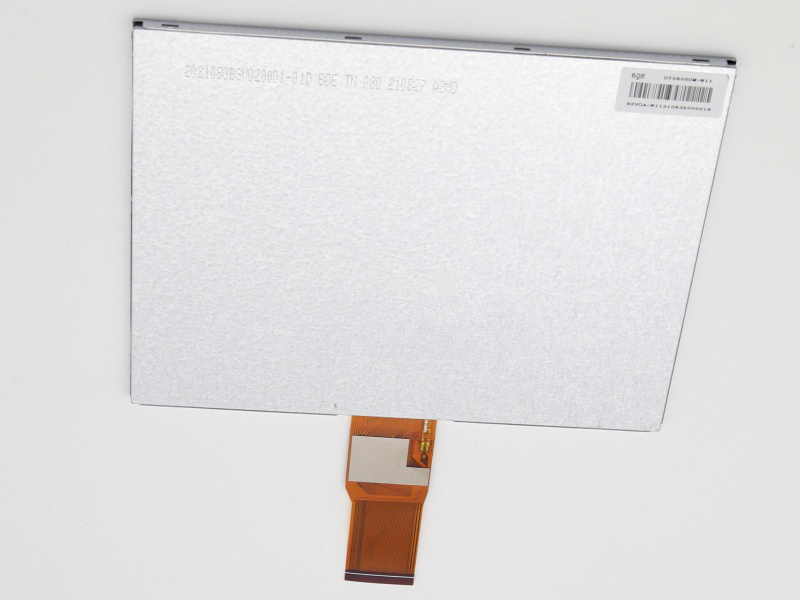

一、京东方液晶模组GT080X0M-N12-1QP0 应用详情
基础信息 : | 品牌 | 京东方（BOE） | 型号名称 | GT080X0M-N12-1QP0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 8.0吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光，上/下，左/右翻转显示，表面雾面 | |||
二、京东方液晶模组GT080X0M-N12-1QP0 光学详情
基础信息 : | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 20 (Typ.)(Tr+Td) ms | |
可视角度 | 75/75/75/70(Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.314; Wy:0.333 | 颜色数量 | 16.2M (6-bit + FRC) |
色温 | 6402K | 白场变动 | - |
三、京东方液晶模组GT080X0M-N12-1QP0 结构详情
像素特征 : | 分辨率 | 1024(RGB)×768, XGA | 像素配置 | RGB垂直条状 |
点间距(mm) | 0.052×0.158 (H×V) | 像素间距(mm) | 0.158×0.158 (H×V) [160PPI] | |
物理尺寸 : | 显示尺寸(mm) | 162.05(H) × 121.5(V) | 外观尺寸(mm) | 183(H) × 141(V) |
可视尺寸(mm) | 164.8(H) × 124.3(V) | 外观厚度(mm) | 3.4±0.3 | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | - | |
安装方式 : | Without | |||
其它细节 : | 重量 | - | 表面处理 | 雾面 |
四、京东方液晶模组GT080X0M-N12-1QP0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
五、京东方液晶模组GT080X0M-N12-1QP0 信号详情
信号电气 : | 输入电流 | 22.5/30.5/0.5/4.21mA (Typ.)(IDD/AIDD/IGH/IGL) | 输入电压 | 3.3/11.62/23/-7.78V (Typ.)(VDD/AVDD/VGH/VGL) | ||
功率消耗 | - | 信号接口 | LVDS (1 ch, 8-bit) | |||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5 mm | 40 pins | 1 pcs | ||||
六、京东方液晶模组GT080X0M-N12-1QP0 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | 3S11P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | - | |
灯管电气 : | 输入电压 | 8.1.9.0.9.6V (Typ.)(Min./Typ./Max.) | 输入电流 | 200mA (Typ.) | ||
功率消耗 | 1.8W (Typ.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 无 | |||||
七、京东方液晶模组GT080X0M-N12-1QP0 包装详情
包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
64 pcs / box | - | - |
一、京东方液晶模组GT080X0M-N12-1QP0 应用详情
基础信息 : | 品牌 | 京东方（BOE） | 型号名称 | GT080X0M-N12-1QP0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 8.0吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光，上/下，左/右翻转显示，表面雾面 | |||
二、京东方液晶模组GT080X0M-N12-1QP0 光学详情
基础信息 : | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 20 (Typ.)(Tr+Td) ms | |
可视角度 | 75/75/75/70(Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.314; Wy:0.333 | 颜色数量 | 16.2M (6-bit + FRC) |
色温 | 6402K | 白场变动 | - |
三、京东方液晶模组GT080X0M-N12-1QP0 结构详情
像素特征 : | 分辨率 | 1024(RGB)×768, XGA | 像素配置 | RGB垂直条状 |
点间距(mm) | 0.052×0.158 (H×V) | 像素间距(mm) | 0.158×0.158 (H×V) [160PPI] | |
物理尺寸 : | 显示尺寸(mm) | 162.05(H) × 121.5(V) | 外观尺寸(mm) | 183(H) × 141(V) |
可视尺寸(mm) | 164.8(H) × 124.3(V) | 外观厚度(mm) | 3.4±0.3 | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | - | |
安装方式 : | Without | |||
其它细节 : | 重量 | - | 表面处理 | 雾面 |
四、京东方液晶模组GT080X0M-N12-1QP0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
五、京东方液晶模组GT080X0M-N12-1QP0 信号详情
信号电气 : | 输入电流 | 22.5/30.5/0.5/4.21mA (Typ.)(IDD/AIDD/IGH/IGL) | 输入电压 | 3.3/11.62/23/-7.78V (Typ.)(VDD/AVDD/VGH/VGL) | ||
功率消耗 | - | 信号接口 | LVDS (1 ch, 8-bit) | |||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5 mm | 40 pins | 1 pcs | ||||
六、京东方液晶模组GT080X0M-N12-1QP0 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | 3S11P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | - | |
灯管电气 : | 输入电压 | 8.1.9.0.9.6V (Typ.)(Min./Typ./Max.) | 输入电流 | 200mA (Typ.) | ||
功率消耗 | 1.8W (Typ.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 无 | |||||
七、京东方液晶模组GT080X0M-N12-1QP0 包装详情
包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
64 pcs / box | - | - |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
