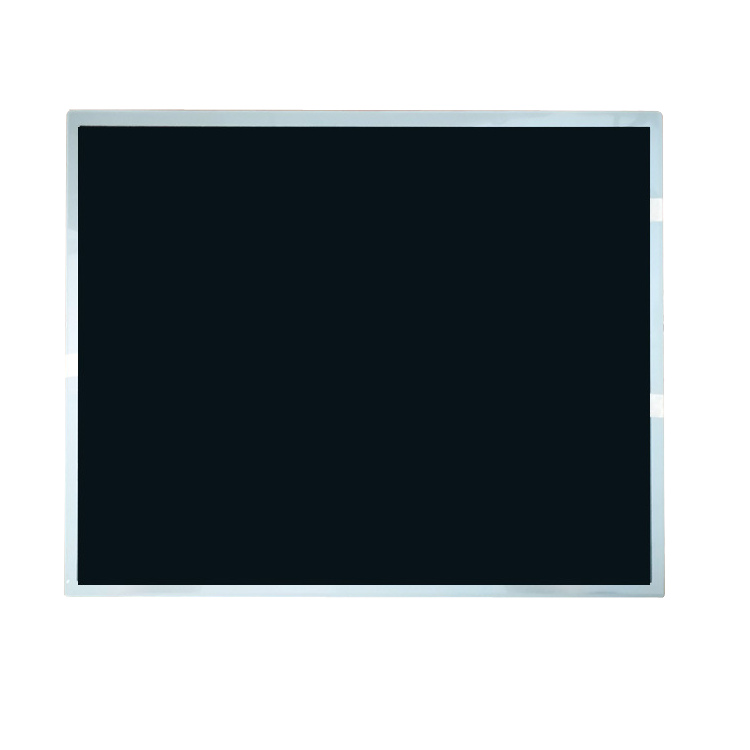

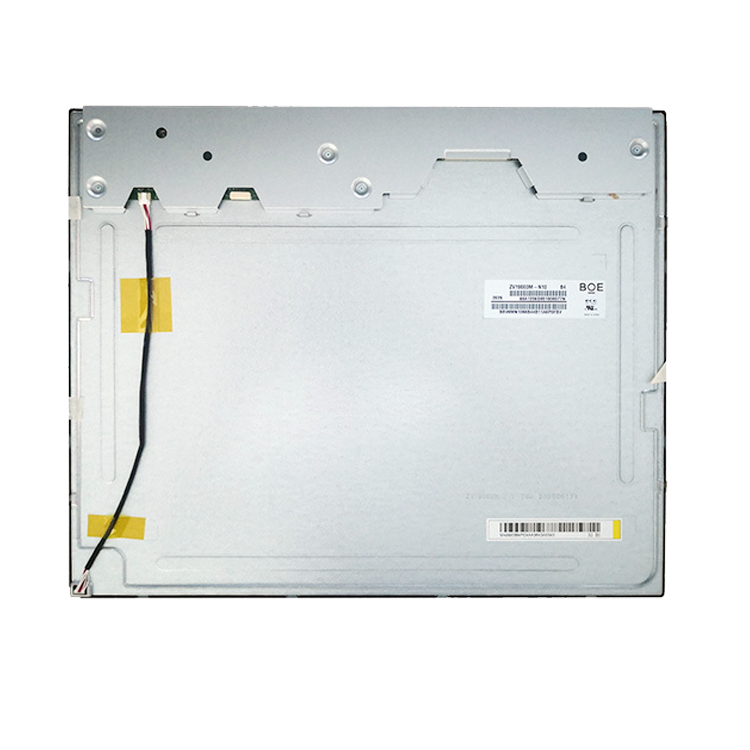

一、京东方液晶模组ZV190E0M-N10 应用详情
基本信息 : | 面板品牌 | 京东方BOE | 面板型号 | ZV190E0M-N10 |
面板尺寸 | 19.0英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -20 ~ 75 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 广色域，Srgb ，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装 | |||
三、京东方液晶模组ZV190E0M-N10 结构详情
像素特征 : | 像素数量 | 1280(RGB)×1024, SXGA | 点间距 | 0.06992×0.20976 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.20976×0.20976 mm (H×V) [86PPI] | |
结构尺寸 : | 显示区域 | 374.784×299.827 mm (H×V) | 可视区域 | 378.8×303 mm (H×V) |
外观尺寸 | 396×324 mm (H×V) | 外观厚度 | 8.7/13.38 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 5:4 (H:V) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1.80Kgs (Typ.) | 表面处理 | - |
三、京东方液晶模组ZV190E0M-N10 光学详情
基本信息 : | 面板亮度 | 450 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | ADS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 14 (Typ.)(G to G) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (6-bit + Hi-FRC) |
色温 | 6485K | 亮度变动 | - | |
1931色域 : | NTSC比值 | 84% | sRGB覆盖率 | 100% |
Adobe RGB覆盖率 | 85% | DCI-P3覆盖率 | 87% | |
Rec.2020覆盖率 | 63% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京东方液晶模组ZV190E0M-N10 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 19.2/23.5W (Typ./Max.) |
五、京东方液晶模组ZV190E0M-N10 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
SM08B-GHH-TB | 8pins | 1pcs | ||||
驱动电气 : | 电压输入 | 12±1.2V | 电流输入 | 1.35/1.76A (Typ./Max.) | ||
功耗 | 16.2/18W (Typ./Max.) | |||||
六、京东方液晶模组ZV190E0M-N10 信号详情
信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 5.0V (Typ.) | 电流输入 | 0.60/1.1A (Typ./Max.) | ||
功耗 | 3.0/5.5W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | 背面 | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | DF14H-30P-1.25H(56) | 1.25 mm | 30 pins | 1pcs | ||
七、京东方液晶模组ZV190E0M-N10 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
11 pcs / 箱 | - | 478×374×413 mm |
京东方液晶模组ZV190E0M-N10 概况：
ZV190E0M-N10京东方 (BOE) a-Si TFT-LCD技术的19.0英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，广色域，sRGB，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 75°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于工业。
ZV190E0M-N10显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为374.784×299.827 (宽×高) mm，可视尺寸为378.8×303 (宽×高) mm，外观尺寸为396(宽)×324(高)×13.38(厚) mm，产品净重1.80Kgs (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。ZV190E0M-N10采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
ZV190E0M-N10于2019年Q3量产，当前生产状态为量产中。如果开发新产品想采用ZV190E0M-N10液晶模组，建议多了解一下关于ZV190E0M-N10的最新的生产状态信息和技术信息。ZV190E0M-N10所有参数值均以规格书为准，ZV190E0M-N10规格书和最新价格可以咨询杭州旭虹。
