一、京东方液晶模组NV156FHM-T00应用详情
基本信息 : | 面板品牌 | 京东方（BOE） | 面板型号 | NV156FHM-T00 |
面板尺寸 | 15.6英寸 | 面板应用 | 笔记本 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~60 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面 | |||
二、京东方液晶模组NV156FHM-T00结构详情
像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.05975×0.17925 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.17925×0.17925 mm (H×V) [141PPI] | |
结构尺寸 : | 显示区域 | 344.16×193.59 mm (H×V) | 可视区域 | - |
外观尺寸 | 350.76(H) × 223.74(V) | 外观厚度 | 3.05/3.2 (Typ./Max.) | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
触摸面板 : | 同时触点 | 10点触摸 | 触摸面板 | On-Cell Touch |
控制器 | 含有控制器 | 信号 | USB | |
安装孔位 : | Face mounting holes (8 pcs) on up, down slugs | |||
其它特征 : | 重量 | 385g (Max.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) |
三、京东方液晶模组NV156FHM-T00光学详情
基本信息 : | 面板亮度 | 250cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | ADS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 30 (Typ.)(Tr+Td) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K (6-bit) |
色温 | 6485K | 亮度变动 | 1.25/1.67 (Max.)(5/13 points) | |
1931色域 : | NTSC比值 | 45% | sRGB覆盖率 | 62% |
Adobe RGB覆盖率 | 47% | DCI-P3覆盖率 | 47% | |
Rec.2020覆盖率 | 34% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京东方液晶模组NV156FHM-T00 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 5.2W (Max.) |
五、京东方液晶模组NV156FHM-T00 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | 10S4P | 灯管寿命 | 15K (Min.) 小时 |
是否可换 | - | 灯管形状 | 4串 | 位置 | 侧入式光源(底部) | |
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
驱动电气 : | 电压输入 | 5.0/12.0/21.0V (Min./Typ./Max.) | 电流输入 | - | ||
功耗 | 3.6W (Max.) | |||||
六、京东方液晶模组NV156FHM-T00 信号详情
信号系统 : | eDP (2 Lanes) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 273/636mA (Typ./Max.) | ||
功耗 | 0.9/1.6W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | 背面 | ||
端子详情 ： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
I-PEX | 20525-040E-02 | 0.4mm | 40 pins | 1 pcs | ||
七、京东方液晶模组NV156FHM-T00 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
38pcs / 箱 | - | - |
京东方液晶模组NV156FHM-T00 概况：

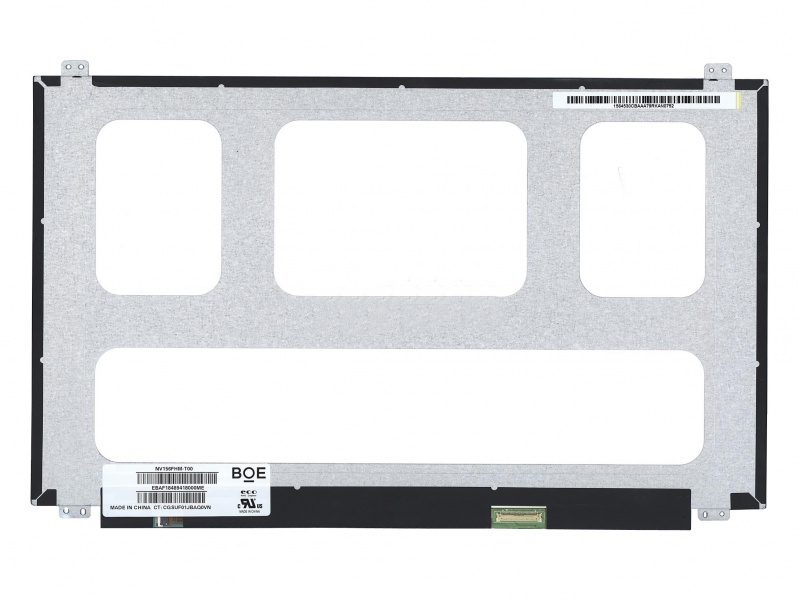

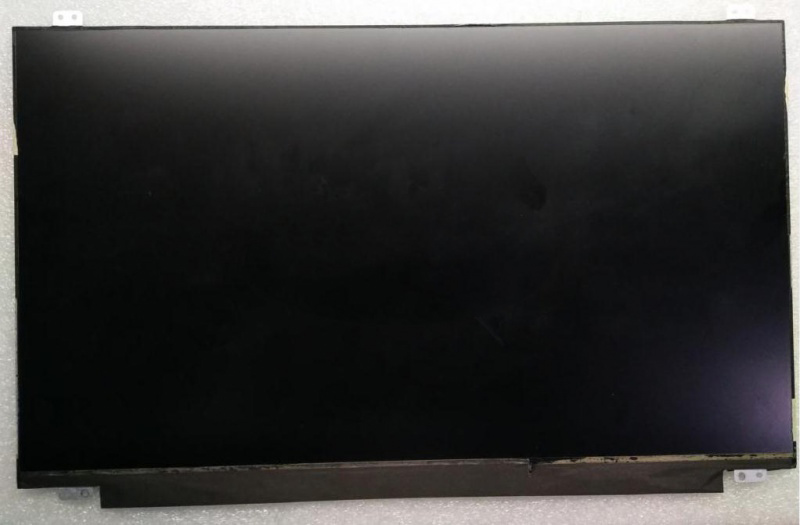

NV156FHM-T00是京东方 (BOE) TFT-LCD技术的15.6英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，On-Cell Touch。带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面。工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。NV156FHM-T00适合应用于笔记本。
NV156FHM-T00显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.76(宽)×223.74(高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重385g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动器。NV156FHM-T00采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
NV156FHM-T00于2016年Q4量产，当前生产状态为量产中。如果开发新产品想采用NV156FHM-T00液晶模组，建议多了解一下关于NV156FHM-T00的最新的生产状态信息和技术信息。NV156FHM-T00所有参数值均以规格书为准，NV156FHM-T00规格书和最新价格可以咨询杭州旭虹科技。
