ET121S0M-N11

您现在的位置:首页 > 液晶屏产品 > 京东方液晶屏 > 12.1寸 >

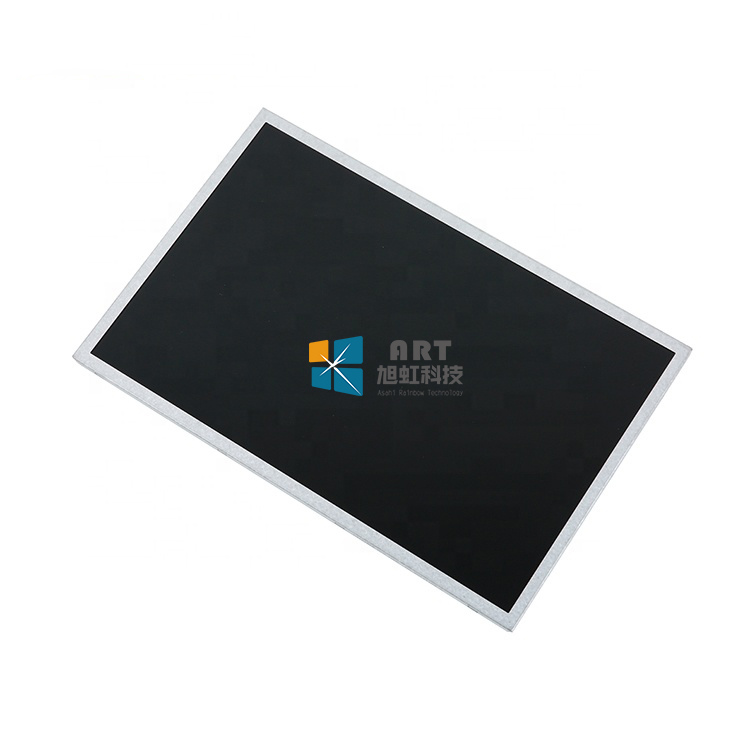

  • ET121S0M-N11

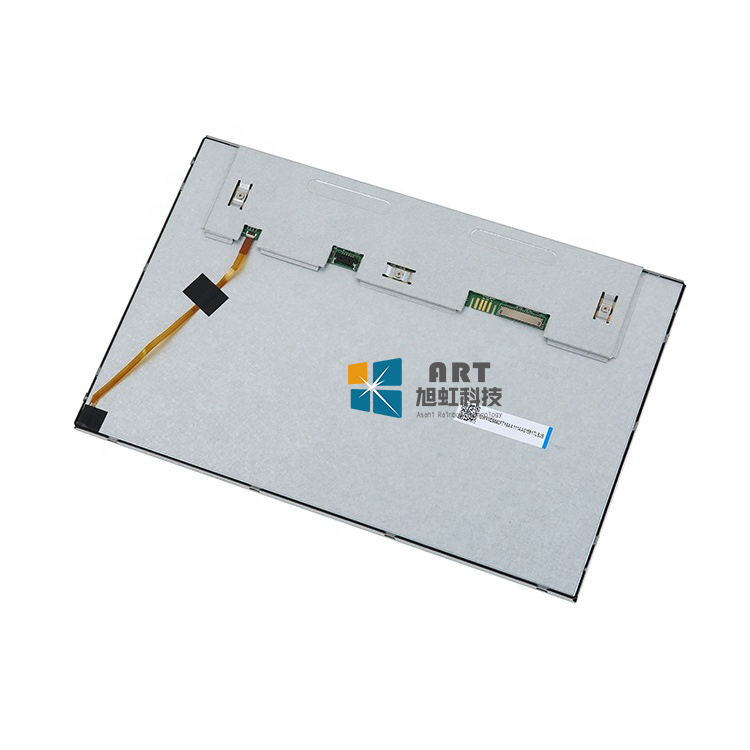

  • ET121S0M-N11背面
  • 型号:ET121S0M-N11
  • 品牌:京东方/BOE
  • 尺寸:12.1寸
  • 分辨率:800(RGB)×600[SVGA]
  • 亮度:400cd/m²(Typ.)
  • 视角:80/80/65/75 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:800:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、京东方液晶模组ET121S0M-N11 应用详情

    基础信息:

    制造商

    京东方(BOE)

    型号

    ET121S0M-N11

    类型

    a-Si TFT-LCD , 液晶模组

    应用产品

    工业

    对角尺寸

    12.1”



    应用环境:

    存储温度

    -30 ~ 80 °C

    工作温度

    -20 ~ 70 °C

    RoHS

    RoHS



    典型特征:

    白光LED背光,含LED驱动器,端子正装,上/下/左/右翻转显示,6/8位灰阶可选



    二、京东方液晶模组ET121S0M-N11 结构详情

    像素特征:

    解析度

    800(RGB)×600 , SVGA

    点间距(mm)

    0.1025×0.3075 (H×V)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.3075×0.3075 (H×V)

    结构尺寸:

    显示区域(mm)

    246(H) × 184.5(V)

    开口区域(mm)

    249.05(H) × 188.30(V)

    外观尺寸(mm)

    279(H) × 209(V)

    外观厚度(mm)

    5.73/9.3 (Typ./Max.)

    外观特征:

    物理形状

    平面矩形

    外观样式

    -

    宽高比

    4:3 (H:V)

    风景肖像

    风景模式

    安装方式 :

    Face mounting holes (6-Φ3.4) on left,   right bezel

    其它参数:

    重量

    630g (Max.)

    表面处理

    Clear



    三、京东方液晶模组ET121S0M-N11 光学详情

    基础信息:

    显示亮度

    400 cd/m² (Typ.)

    对比度

    800:1 (Typ.) (透射)

    可视角度

    80/80/65/75 (Typ.)(CR10)

    显示模式

    TN,常白显示,透射式

    推荐视角

    12 o'clock

    响应时间(ms)

    30 (Typ.)(Tr+Td)

    色彩性能:

    白色坐标

    Wx:0.313; Wy:0.329

    支持颜色

    262K/16.7M (6-bit / 6-bit + Hi-FRC)

    色温

    6485K

    亮度均匀性

    1.25/1.33 (Typ./Max.)(9 points)

    1931色域 :

    NTSC比值

    55%

    sRGB覆盖率

    77%

    Adobe RGB覆盖率

    57%

    DCI-P3覆盖率

    57%

    Rec.2020覆盖率

    41%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)



    四、京东方液晶模组ET121S0M-N11 电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    翻转 (水平/垂直)

    功率总耗:

    TBD



    五、京东方液晶模组ET121S0M-N11 信号详情

    信号电气:

    电压供应

    3.3V (Typ.)

    电流供应

    120/160/195mA (Typ./Max.)

    功率消耗

    0.4/0.53/0.64W (Min./Typ./Max.)

    信号类型 :

    LVDS (1 ch, 6/8-bit)

    逻辑电压

    -

    接口特征:

    位置

    背面

    类型

    端子


    接口详情:

    品牌

    型号

    脚距

    脚数

    数量

    信盛精工

    MSB24013P20HA

    1.0 mm

    20 pins

    1 pcs



    六、京东方液晶模组ET121S0M-N11 光源详情

    光源特征:

    光源类型

    WLED

    数量

    -

    光源寿命

    30K(Min.) (Hours)

    是否可换

    -

    形状

    -

    光源位置

    侧入式光源

    接口特征:

    位置

    -

    类型

    端子

    接口详情:

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    信盛精工

    MSB24038P5

    1.25 mm

    5 pins

    1 pcs


    光源驱动:

    LED驱动器

    驱动电气:

    电压供应

    12.0±0.5V

    电流供应

    120mA (Typ.)

    功耗消耗

    4.59W (Max.)



    七、京东方液晶模组ET121S0M-N11 包装详情

    包装箱 :


    每箱数量

    重量

    包装箱尺寸

    8 pcs / box

    -

    375×280×290 mm (L×W×H)



  • 京东方液晶模组ET121S0M-N11概况:

    ET121S0M-N11 (京东方,BOE) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。ET121S0M-N11工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。基于它白光LED背光,含LED驱动器,端子正装,上/下,左/右翻转显示,6/8位灰阶可选等特征,ET121S0M-N11推荐使用于工业。



    ET121S0M-N11显示分辨率为800(RGB)×600 (SVGA),宽高比为4:3 (宽:高),像素采用RGB垂直条状排列。显示区域尺寸为246×184.5 (宽×高) mm,可视尺寸为249.05×188.30 (宽×高) mm,外观尺寸为279×209 (宽×高)×9.3(厚) mm,表面处理为Clear,产品净重630g (Max.)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为30K小时,含LED驱动器。ET121S0M-N11采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    ET121S0M-N11于2018年Q3量产,当前生产状态为量产中。如果开发新产品想采用ET121S0M-N11液晶模组,建议多了解一下ET121S0M-N11的规格参数和生产情况,ET121S0M-N11所有参数值均以规格书为准。
