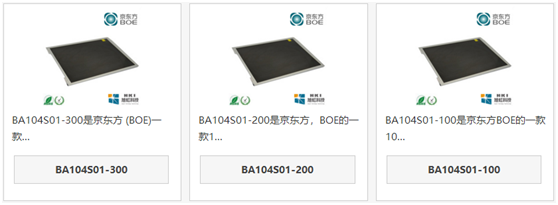

从上图可知京东方10.4寸BA104S01系列液晶屏工业液晶屏 目前液晶屏有3款，BA104S01-100和BA104S01-200、BA104S01-300这3款京东方10.4寸液晶屏具体有什么区别，产品选型应该怎么选，下面我们就列举一下其中的参数对比区别：
型号名称 | |||
品牌 | 京东方 (BOE) | 京东方 (BOE) | 京东方 (BOE) |
屏幕尺寸 | 10.4英寸 | 10.4英寸 | 10.4英寸 |
屏幕类型 | a-Si TFT-LCD, 液晶模组 | a-Si TFT-LCD, 液晶模组 | a-Si TFT-LCD, 液晶模组 |
分辨率 | 800(RGB)×600 [SVGA] | 800(RGB)×600 [SVGA] | 800(RGB)×600 [SVGA] |
像素配置 | RGB垂直条状 | RGB垂直条状 | RGB垂直条状 |
显示尺寸 | 211.2 × 158.4 mm (H×V) | 211.2(横)×158.4(竖) mm | 211.2 × 158.4 mm (H×V) |
外观尺寸 | 236 × 176.9 × 5.9 mm (H×V×D) | 236(横)×176.9(竖) ×5.9(厚) mm | 236 × 176.9 × 5.9 mm (H×V×D) |
可视尺寸 | 215.0 × 162.0 mm (H×V) | 215.0(横)×162.0(竖) mm | 215.0 × 162.0 mm (H×V) |
表面处理 | Clear | Clear | Clear |
亮度 | 500 cd/m² (Typ.) | 300 cd/m² (Typ.) | 350 cd/m² (Typ.) |
对比度 | 800 : 1 (Typ.) [透射] | 800:1 (Typ.) (透射) | 800:1 (Typ.) (透射) |
最佳角度 | 12 o'clock | 12 o'clock | 12 o'clock |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 70/70/60/70 (Typ.)(CR≥10) | 80/80/65/75 (Typ.)(CR≥10) |
光学模式 | TN，常白显示，透射式 | TN，常白显示，透射式 | TN，常白显示，透射式 |
响应速度 | 30 (Typ.)(Tr+Td) ms | 30 (Typ.)(Tr+Td) ms | 30 (Typ.)(Tr+Td) ms |
背光类型 | 6S6P WLED , 50K小时 , 无驱动 | WLED [6S4P] , 30K小时 , 无驱动 | 6S4P WLED , 30K小时 , 含LED驱动器 |
屏幕重量 | 288g (Typ.) | 290g (Typ.) | 300g (Typ.) |
适用于 | 工业，医疗影像 | 工业，医疗影像 | 工业，医疗影像 |
刷新频率 | 60Hz | 60Hz | 60Hz |
触摸功能 | 无触摸 | 无触摸 | 无触摸 |
支持颜色 | 262K/16.7M , 50% [CIE1931] | 262K/16.7M , 50% [CIE1931] | 262K/16.7M , 55% [CIE1931] |
信号系统 | LVDS (1 ch, 6/8-bit) , 端子 , 20 pins | 20 pins LVDS (1 ch, 6/8-bit) , 端子 | LVDS (1 ch, 6/8-bit) , 端子 , 20 pins |
供应电压 | 3.3V (Typ.) | 3.3V (Typ.) | 3.3V (Typ.) |
温度 | 存储温度: -30 ~ 80 °C 工作温度: -20 ~ 70 °C | 存储温度: -30 ~ 80 °C 工作温度: -20 ~ 70 °C | 存储温度: -30 ~ 80 °C 工作温度: -20 ~ 70 °C |
生产状态 | 量产中 | 量产中 | 量产中 |
根据上图和对比表格可知BA104S01-100和BA104S01-200、BA104S01-300这3款京东方10.4寸液晶屏主要区别是显示亮度，可视角度和背光类型。其中BA104S01-100和BA104S01-200的可视角是一样的均是70/70/60/70 (Typ.)(CR≥10)，BA104S01-300的可视角度是80/80/65/75 (Typ.)(CR≥10)，视角更好点，BA104S01-100显示亮度500 cd/m² (Typ.)和BA104S01-200显示亮度300 cd/m² (Typ.)、BA104S01-300显示亮度300 cd/m² (Typ.)，背光类型BA104S01-100和BA104S01-200均不带驱动，背光寿命分别是50K小时和30K小时，BA104S01-300含LED驱动器，背光寿命30K小时，现在京东方10.4寸液晶屏主推款是BA104S01-300。如果产品选型建议选用BA104S01-300，自带恒流源。
