BA104S01-100

您现在的位置:首页 > 液晶屏产品 > 京东方液晶屏 > 10.4寸 >

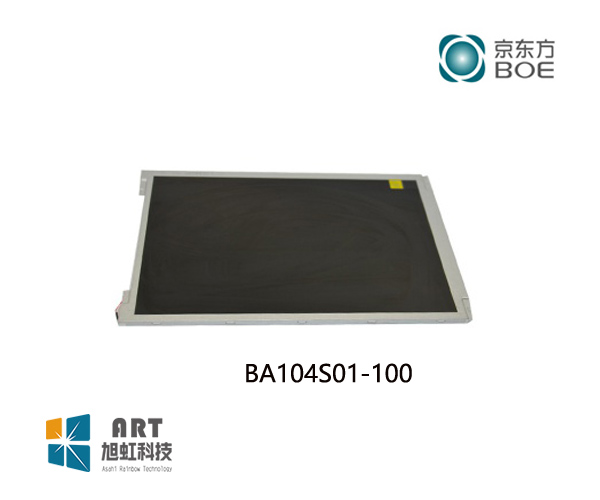

  • BA104S01-100正面图

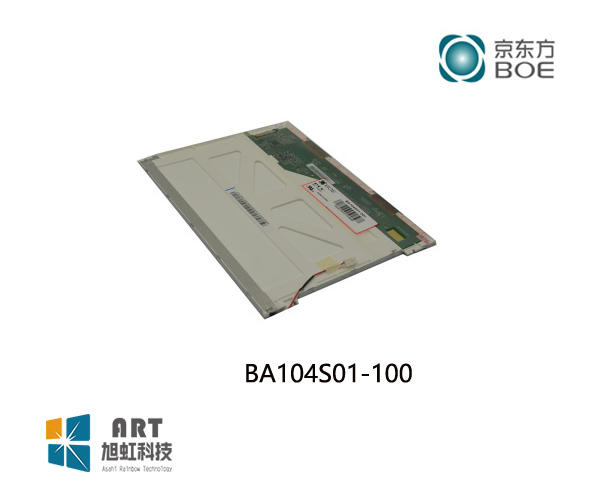

  • BA104S01-100背面图
  • 型号:BA104S01-100
  • 品牌:京东方/BOE
  • 尺寸:10.4寸
  • 分辨率:800(RGB)×600 [SVGA]
  • 亮度:500cd/m²(Typ.)
  • 视角:70/70/60/70 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:800 : 1 (Typ.)
  • 工作温度:-20 ~ 70 °C
  • 技术参数
  • 产品描述
  • 一 、京东方10.4寸工业液晶模组BA104S01-100应用详情



    基础信息:

    制造商

    京东方(BOE

    型号

    BA104S01-100

    类型

    a-Si   TFT-LCD , 液晶模组

    应用产品

    工业,医疗影像

    屏幕尺寸

    10.4”

    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~ 80 °C

    ROHS

    ROHS

    抗振性能


    典型特征:

    6/8位灰阶可选,风景模式,白光LED背光,信号端子倒装,背光寿命大于5万小时



    、京东方10.4寸工业液晶模组BA104S01-100结构详情

    像素特征:

    解析度

    800(RGB)×600   , SVGA

    点间距

    0.088×0.264   mm (H×V)

    像素排列

    RGB垂直条状

    像素间距

    0.264×0.264   mm (H×V)

    结构尺寸:

    显示区域

    211.2×158.4   mm (H×V)

    开口区域

    215.0×162.0   mm (H×V)

    外观尺寸

    236×176.9   mm (H×V)

    外观厚度

    5.60±0.30   mm

    外观特征

    物理性质

    平面矩形

    外观样式

    -

    宽高比

    4:3   (H:V)

    风景肖像

    风景模式

    安装方式:

    Face   mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel

    其他参数:

    重量

    288g (Typ.)

    表面处理

    Clear



    三、京东方10.4寸工业液晶模组BA104S01-100光学详情





    基础信息:

    显示亮度

    500   cd/m² (Typ.)

    对比度

    800:1   (Typ.) (透射)

    可视角度

    70/70/60/70   (Typ.)(CR10)

    显示模式

    TN,常白显示,透射式

    推荐视角

    12   o'clock

    响应时间

    30   (Typ.)(Tr+Td) (ms)

    色彩性能:

    白色坐标

    Wx:0.299;   Wy:0.339

    支持颜色

    262K/16.7M   (6-bit / 6-bit + FRC)

    色域

    50%   NTSC (CIE1931)

    亮度均匀性

    1.25/1.43   (Typ./Max.)(9 points)



    四、京东方10.4寸工业液晶模组BA104S01-100电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    No

    功率总耗 :

    4.084W   (Typ.)



    五、京东方10.4寸工业液晶模组BA104S01-100信号详情

    信号电气:

    输入电流

    480mA   (Typ.)

    输入电压

    3.3V   (Typ.)

    功率消耗

    1.6W   (Typ.)

    信号接口

    LVDS   (1 ch, 6/8-bit)

    接口特征:

    位置

    背面


    类型

    端子

    信号详情

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    信盛精工

    MSB24013P20

    1.0mm

    20pins

    1pcs

    LVDS-20P1C8B-020D



    六、京东方10.4寸工业液晶模组BA104S01-100发光详情

    灯管特征:

    灯管类型

    WLED

    数量

    6S6P

    位置

    侧入式光源(底部)

    可换性

    -

    灯管形状

    阵列

    灯管寿命

    50K(Typ.)   (Hours)

    灯管电气

    电压输入

    17.4/20.4V   (Min. /Max.)

    电流输入

    120mA   (Typ.)

    功耗

    2.484W   (Typ.)

    接口特征:

    位置

    背面

    类型

    端子

    灯管驱动:

    接口详情:

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    日压端子

    BHSR-02VS-1

    3.5mm

    2pins

    1pcs

    BLE-2PINS-AC



    七、京东方10.4寸工业液晶模组BA104S01-100包装详情

    包装箱:

    数量

    尺寸 (L×W×H)

    重量

    25pcs   /

    510×350×252   mm (L×W×H)

    9.9±1.0   Kgs






  • 京东方10.4寸工业液晶模组BA104S01-100概况:

    BA104S01-100是京东方,BOE的一款10.4吋 TFT-LCD工业液晶屏,BA104S01-100装配有WLED背光,无背光驱动,无触摸。BA104S01-100工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。基于它6/8位灰阶可选,风景模式,白光LED背光,背光寿命大于5万小时,信号端子倒装等特征,BA104S01-100推荐使用于工业,医疗影像等产品。


    BA104S01-100作为一款TN,常白显示,透射式液晶模组产品,BA104S01-100可以提供500 cd/m²的显示亮度 800:1的透射对比度,以及70/70/60/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为30 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号,BA104S01-100可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。BA104S01-100背光采用了6S6P WLED发光的侧入式光源(顶部),光源的使用寿命为50K小时,不含背光驱动。BA104S01-100采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    BA104S01-100于2012年Q3量产,当前生产状态为量产中。如果开发新产品想采用BA104S01-100液晶模组,建议多了解一下关于BA104S01-100的最新的生产状态信息和技术信息。BA104S01-100所有参数值均以规格书为准,BA104S01-100规格书和最新价格可以咨询杭州旭虹。
