1、我公司G043FW01 V0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达4.3寸工业液晶模组G043FW01 V0主要参数
品牌： | 友达 (AUO) | 型号名称 | G043FW01 V0 |
屏幕尺寸： | 4.3 inch | 屏幕类型 | a-Si TFT-LCD , 液晶模组 |
分辨率： | 480(RGB)×272 [WQVGA] | 像素配置 | RGB垂直条状 |
显示尺寸： | 95.04(横)×53.856(竖) mm | 外观尺寸 | 105.7(横)×67.4(竖) mm |
可视尺寸： | 100.8(横)×58.71(竖) mm | 表面处理 | 雾面，Hard coating (3H) |
亮度： | 450 cd/m² (Typ.) | 对 比 度 | 400:1 (Typ.) (透射) |
最佳角度： | 6 o'clock | 光学模式 | TN，常白显示，透射式 |
可视角度： | 65/65/50/55 (Typ.)(CR≥10) | 响应速度 | 15/20 (Typ.)(Tr/Td) ms |
颜色数量： | 16.7M , 50% (CIE1931) | 背光类型 | WLED , 30K小时 , 无驱动 |
屏幕重量： | 68.0g (Max.) | 适用于 | 工业 |
刷新频率： | 60Hz | 触摸功能 | 无 |
信号系统： | 45 pins Parallel RGB (1 ch, 8-bit) , FPC | 功耗 | 0.73W |
供应电压： | 3.3/3.3V (Typ.)(VDD/VDDIO) | 温度范围 | 工作温度: -20 ~ 70 °C 存储温度: -30 ~ 80 °C |
二、友达4.3寸工业液晶模组G043FW01 V0信号详情
接口类型： | Parallel RGB (1 ch, 8-bit) | 信号逻辑电压 | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | |
信号电气： | 电压输入 | 3.3/3.3V (Typ.)(VDD/VDDIO) | 电流输入 | 25/20mA (Typ.)(IDD/IDDIO) |
FPC详情 : | 脚间距 | 0.5 mm | 数量 | 1 pcs |
脚数 | 45 pins | 信号电气功耗 | 0.1/0.15W (Typ./Max.) | |
三、友达4.3寸工业液晶模组G043FW01 V0背光详情
背光类型 | WLED | 是否可换 | - |
背光数量 | - | 灯管形状 | - |
背光寿命 | 30K(Min.) (Hours) | 位置 | 侧入式光源 |
电压输入 | 26V (Typ.) | 电流输入 | 25mA (Typ.) |
背光功耗 | 560mW | 类型 | 端子 |
接口位置 | 背光驱动 | 无 |
四、友达4.3寸工业液晶模组G043FW01 V0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
90 pcs / 箱 | 11.0±0.5 Kgs | 520×340×250 mm |
提示：以上所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准！

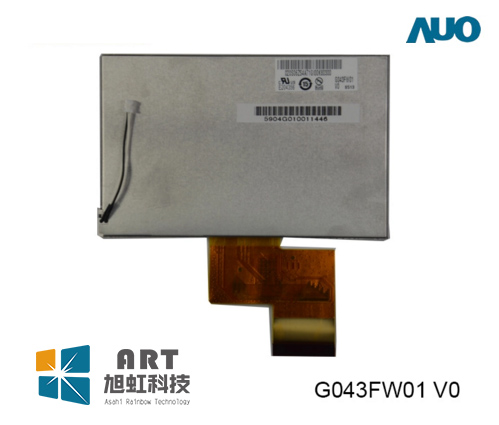

友达4.3寸工业液晶面板G043FW01 V0概况：
G043FW01 V0 (别名: G043FW01 V.0)是友达光电股份有限公司 (友达，AUO) 于2011年Q3量产推出的一款采用a-Si TFT-LCD技术的4.3吋液晶模组产品，G043FW01 V0装配有WLED背光，无背光驱动，无触摸。
G043FW01 V0作为一款TN，常白显示，透射式液晶模组产品，G043FW01 V0可以提供450 cd/m²的显示亮度 400:1的透射对比度，以及65/65/50/55 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为6 o'clock，它的响应时间为15/20 (Typ.)(Tr/Td) ms。
G043FW01 V0每个像素点采用了8-bit灰阶信号，G043FW01 V0可以显示16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。背光方面G043FW01 V0采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。G043FW01 V0采用了Parallel RGB (1 ch, 8-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3/3.3V (Typ.)(VDD/VDDIO)。G043FW01 V0的典型垂直刷新率Fv为60Hz。预计G043FW01 V0于2018年Q4停产，当前生产状态为量产中。G043FW01 V0的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。基于G043FW01 V0表面雾面，风景模式，白光LED背光，宽屏，180度翻转显示， Mass production from Jul. 2011等特征。
G043FW01 V0推荐使用于工业等产品。如果开发新产品想采用G043FW01 V0液晶模组，关于G043FW01 V0的最新的生产状态信息和技术规格书价格供货情况，均可以咨询杭州旭虹科技。当前生产状态为量产中。
