G084SAN01.0 详细技术分析：友达8.4寸工业级全视角液晶屏
一、产品概述
G084SAN01.0 是友达光电（AUO Display Plus）推出的一款8.4英寸工业级TFT-LCD液晶模组，当前处于量产中（In Production）状态，预计于2025年6月进入量产。
该产品是友达8.4寸产品线中的宽温旗舰型号，采用AHVA（AUO Advanced wide Viewing Angle）广视角技术，相较于同尺寸的A080系列（0~50°C工作温度），G084SAN01.0以-30°C ~ 85°C的超宽工作温度范围和450 cd/m²高亮度为核心差异化卖点，特别适用于户外终端、车载显示、军工设备、能源监控等极端环境应用场景。
二、核心技术参数汇总
2.1 基础信息
参数项 | 规格 |
品牌 | 友达（AUO） |
型号 | G084SAN01.0 |
屏幕尺寸 | 8.4英寸 |
屏幕类型 | a-Si TFT-LCD |
显示模式 | AHVA，常黑显示，透射式 |
表面处理 | 雾面，Hard coating (3H) |
重量 | TBD |
生产状态 | 量产中（2025年6月MP） |
2.2 光学参数
参数项 | 规格 |
分辨率 | 800 × 600（SVGA） |
像素密度 | 119 PPI |
宽高比 | 4:3 |
亮度 | 450 cd/m²（Typ.） |
对比度 | 1000:1（Typ.） |
可视角度 | 89°/89°/89°/89°（CR≥10）全视角 |
显示颜色 | 262K / 16.7M（6-bit / 8-bit） |
响应时间 | 15/10 ms（Typ.）（Tr/Td） |
刷新率 | 60Hz |
色温 | 6638K |
色域 | NTSC 52%（Typ.） |
亮度均匀性 | 1.33/1.43（Typ./Max.）（9点测试) |
2.3 机械参数
参数项 | 规格 |
显示区域 | 170.4 × 127.8 mm |
可视区域 | 174.15 × 131.2 mm |
外观尺寸 | 203.0 × 142.5 mm |
厚度 | 8.0 ± 0.3 mm（Max. 8.3 mm） |
像素间距 | 0.213 × 0.213 mm |
像素排列 | RGB垂直条状 |
安装方式 | 4个固定孔（左右边框） |
2.4 电气与接口参数
参数项 | 规格 |
信号接口 | LVDS（1通道, 6/8-bit），20 pins端子 |
接口连接器 | 信盛精工 MSB24013P20HA（1.0mm间距） |
逻辑电压 | 3.3V（Typ.） |
逻辑电流 | 100/120mA（Typ./Max.） |
逻辑功耗 | 0.3/0.4W（Typ./Max.） |
背光类型 | WLED，侧入式 |
背光寿命 | 50,000小时（Min.） |
背光电压 | 10.8/12.0/12.6V（Min./Typ./Max.） |
背光驱动 | 含LED驱动器（内置） |
总功耗 | TBD |
2.5 环境参数
参数项 | 规格 |
工作温度 | -30°C ~ 85°C |
存储温度 | -30°C ~ 85°C |
抗振性能 | 1.5G（14.7 m/s²） |
RoHS | compliant |
三、核心技术优势分析
3.1 AHVA全视角技术
G084SAN01.0采用友达自研的AHVA（AUO Advanced Wide Viewing Angle）技术，这是友达版本的IPS技术，与同尺寸常见的TN屏形成鲜明对比。
AHVA vs TN 对比：
型号 | G084SAN01.0（AHVA） | 普通8.4寸TN屏 |
可视角度 | 89/89/89/89°（全视角） | 通常 80/80/60/70° |
色彩稳定性 | 任意角度无偏移 | 大角度偏色严重 |
灰度反转 | 无 | 大角度出现反转 |
显示模式 | 常黑（Normally Black） | 常白（Normally White） |
技术优势：
多人同时观看无差异：89°全向视角适合工业HMI、医疗设备等多人协作场景；
暗场表现优异：常黑显示模式在暗环境下提供更深邃的黑色；
无灰度反转：避免TN屏在极端角度下的图像异常 ；
3.2 超宽工作温度（-30°C ~ 85°C）
G084SAN01.0最大的核心差异化优势在于其-30°C ~ 85°C的超宽工作温度范围，存储温度同样达到-30°C ~ 85°C。
与普通工业屏对比：
温度指标 | G084SAN01.0 | 普通工业屏 |
工作温度 | -30°C ~ 85°C | 0°C ~ 50°C |
存储温度 | -30°C ~ 85°C | -20°C ~ 60°C |
场景适配性：
-30°C极寒环境：高原铁路信号控制屏、冷库设备、极地科考设备；
85°C高温环境：沙漠户外终端、钢铁冶金控制台、发动机舱设备；
全温域稳定：宽温背光设计确保极端温度下无显示异常；
防黑斑技术：友达的宽温液晶技术有效防止普通显示屏在极端温度下出现的“黑斑”现象，这是G084SAN01.0区别于消费级宽温屏的关键。
3.3 450 cd/m²高亮度 + 1000:1高对比度
参数 | G084SAN01.0 | 普通8.4寸工业屏 | 优势 |
亮度 | 450 cd/m² | 250-350 cd/m² | 高环境光下可读性更强 |
对比度 | 1000:1 | 500:1 - 800:1 | 图像层次更丰富、黑色更深邃 |
应用价值：
户外半户外场景：即使有阳光直射或强环境光，屏幕内容依然清晰可读；
医疗影像：高对比度确保DR、CT等医学影像的暗部细节清晰呈现；
安防监控：暗场细节增强，适合24小时监控中心使用。
3.4 工业级可靠性（50,000小时 + 1.5G抗振）
背光寿命：
50,000小时（Min.）背光寿命；
按7×24小时连续运行计算，可使用约5.7年；按12小时/天计算，可使用约11.4年；
抗振性能：
1.5G（14.7 m/s²）抗振等级；
适用于AGV车载终端、工程机械、铁路信号设备等振动环境；
内置LED驱动器：
背光驱动集成在模块中，无需外部背光驱动电路
背光输入电压范围：10.8V ~ 12.6V
3.5 雾面防眩光表面（3H硬涂层）
G084SAN01.0采用雾面（Anti-Glare）表面处理，雾度未明确标注但属于标准防眩光等级，搭配3H硬涂层。
优势：
减少环境光反射，提升户外/强光环境可读性；
3H硬度提供耐刮擦保护，适合触控交互和工业环境；
降低长时间使用时的眼部疲劳；
3.6 LVDS接口与工业兼容性
G084SAN01.0采用LVDS（1通道, 6/8-bit）接口，这是工业显示领域的标准接口。
接口特点：
特征 | 说明 |
信号类型 | LVDS差分信号，抗干扰能力强 |
传输距离 | 支持较长线缆（通常1-3米无压力） |
兼容性 | 与主流工业控制器、嵌入式PC广泛兼容 |
灵活色彩 | 支持6-bit（262K色）和8-bit（16.7M色）模式 |
连接器 | 信盛精工 MSB24013P20HA，20 pins，1.0mm间距 |
连接注意事项：
建议使用带屏蔽的LVDS线缆
差分对需等长走线，阻抗控制100Ω±10%
3.7 4:3经典工业宽高比
G084SAN01.0采用4:3宽高比，SVGA分辨率（800×600）。
4:3 vs 16:9 工业场景对比：
特征 | 4:3（G084SAN01.0） | 16:9宽屏 |
垂直显示空间 | 更多 | 较少 |
传统软件兼容性 | 完美适配 | 需缩放/留黑边 |
HMI界面适配 | 传统工控软件原生支持 | 需重新设计 |
适用场景 | 工业设备替换、PLC终端 | 多媒体、新设计 |
选型建议：如果项目需要替换老旧设备或兼容现有4:3软件界面，G084SAN01.0可直接替换；如果追求现代宽屏体验，可考虑G156HCE系列等16:9产品。
3.8 色彩表现与显示质量
色彩参数 | 规格 | 说明 |
色域 | 52% NTSC | 标准工业级色域 |
色温 | 6638K | 略微偏冷，白平衡中性 |
色深 | 6-bit / 8-bit可选 | 平滑色彩过渡 |
亮度均匀性 | 1.33/1.43（Typ./Max.） | 屏幕亮度一致性优异 |
对于工业应用而言，52% NTSC色域足以满足绝大多数HMI、监控、控制界面的显示需求。6638K色温符合工业显示标准，色彩还原准确。
四、安装与集成指南
4.1 机械安装
安装方式：
G084SAN01.0配备4个固定安装孔，位于左右边框；
无需胶粘或边框压紧，提供更可靠的固定方式；
外观尺寸：203.0 × 142.5 mm，厚度8.0±0.3 mm；
安装注意事项：
使用M2或M2.5螺丝，扭矩控制在0.2-0.3 N·m；
螺丝长度需根据面板厚度计算，避免损坏显示屏；
建议使用防松垫片确保振动环境下的可靠性；
4.2 电气连接
信号接口（LVDS）：
参数 | 规格 |
连接器型号 | 信盛精工 MSB24013P20HA |
引脚数 | 20pins |
脚间距 | 1.0mm |
接口定义 | LVDS（1通道, 6/8-bit） |
背光接口：
参数 | 规格 |
连接器型号 | 信盛精工 MSB24038P4D |
引脚数 | 4 pins |
脚间距 | 1.25 mm |
注意：G084SAN01.0含内置LED驱动器，背光接口仅需供电，无需外部驱动电路。
4.3 上电时序建议
先提供逻辑电源（3.3V）
延迟50ms后提供LVDS信号
最后提供背光电源（10.8V-12.6V）
4.4 功耗估算
项目 | 典型值 | 最大值 |
逻辑功耗 | 0.3W | 0.4W |
背光功耗 | TBD | TBD |
总功耗 | 待测 | 待测 |
由于背光功耗未公开，建议系统电源预留至少5W余量。
五、应用场景分析
5.1 户外自助终端
推荐理由：
450 cd/m²高亮度 + 雾面防眩光：在阳光直射下保持可读性
-30°C ~ 85°C宽温：适应四季户外环境
50,000小时长寿命：减少维护频率
典型应用：充电桩显示屏、户外售票机、信息查询终端、智能快递柜
5.2 车载与运输设备
推荐理由：
-30°C低温启动：寒冷地区车辆正常使用
1.5G抗振等级：适应道路颠簸环境
全视角：驾驶员/乘客从不同角度观看无差异
典型应用：AGV车载终端、公交车信息屏、铁路信号控制、船舶导航显示
5.3 军工与特种设备
推荐理由：
宽温范围满足GJB环境要求
高可靠性设计（50,000小时背光、抗振）
友达工业级品质保障
典型应用：野战指挥终端、雷达监控屏、军用通信设备
5.4 工业HMI与控制面板
推荐理由：
4:3宽高比：完美兼容传统工业软件界面
800×600 SVGA分辨率：标准工业分辨率
1000:1高对比度：界面清晰可读
典型应用：工厂自动化控制面板、PLC编程终端、SCADA监控屏
5.5 医疗设备
推荐理由：
89°全视角：多位医生共同查看影像无差异
450 cd/m²高亮度：手术室强光下依然清晰
1000:1高对比度：暗部细节丰富
典型应用：患者监护仪、医疗推车终端、诊断设备显示屏
5.6 能源与电力监控
推荐理由：
-30°C ~ 85°C宽温：适应野外变电站、太阳能电站环境
1.5G抗振：适应风力发电机组振动
长寿命：减少偏远地区维护频率
典型应用：智能电网监控终端、光伏逆变器显示屏、风电控制面板
6. 市场定位总结
G084SAN01.0在友达8-8.4寸产品线中定位为宽温旗舰型号：
核心优势：-30~85°C宽温 + 450 nit高亮 + 内置背光驱动
目标市场：对极端环境适应性要求高的工业应用
价格定位：中高端（因宽温设计和内置驱动）
差异化：同尺寸唯一达到-30°C低温的友达工业屏
七、总结
7.1 核心优势
优势维度 | G084SAN01.0表现 | 价值总结 |
宽温能力 | -30°C ~ 85°C | 极端环境唯一择 |
高亮度 | 450 cd/m² | 半户外/清晰可读 |
全视角 | 89/89/89/89° | 多人协作无差异 |
高对比度 | 1000:1 | 图像层次丰富 |
长寿命 | 50,000小时 | 降低维护成本 |
抗振 | 1.5G | 适应移动/振动环境 |
内置驱动 | LED驱动器集成 | 简化系统设计 |
安装孔 | 4个固定孔 | 安装牢固可靠 |
量产状态 | 2025年6月MP | 供应稳定 |

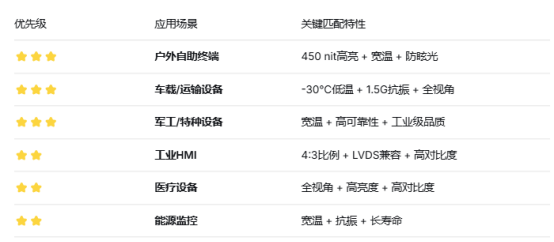

7.2 适用场景优先级
7.3 选型建议
G084SAN01.0适合以下项目：
✅ 工作环境温度低于-20°C或高于60°C
✅ 设备可能暴露于阳光直射、雨雪、风沙等户外环境
✅ 对画质要求较高（1000:1对比度 + 全视角）
✅ 需要简化系统设计（内置背光驱动 + LVDS直连）
✅ 长期稳定供应要求（友达工业级产品线）
G084SAN01.0不适合以下项目：
❌ 需要超高分辨率（>1024×768）—— 请选择G080UAN02.2
❌ 需要MIPI接口而非LVDS
❌ 对成本极度敏感且环境条件温和（0~50°C）—— A080系列更经济
如需获取G084SAN01.0的完整规格书、样品支持或批量采购报价，请联系我们。
