浅析AUO G173HW系列液晶模组进料检验标准

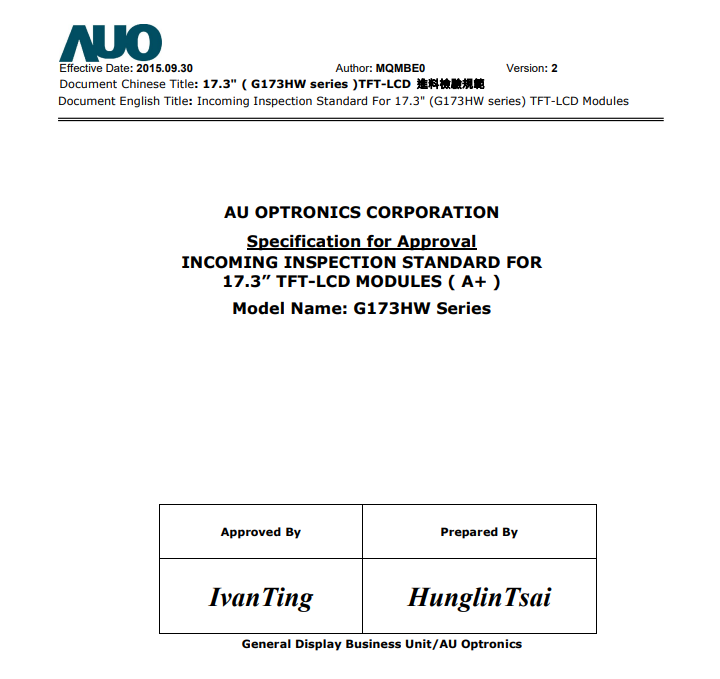

在现代显示应用领域，液晶模组（TFT-LCD Module）的质量直接关系到终端产品的性能与用户体验。作为全球领先的显示面板供应商，友达光电（AU Optronics, AUO）为其17.3英寸G173HW系列液晶模组制定了详尽的进料检验标准。该标准不仅体现了制造商对产品质量的严格把控，也为客户提供了统一、可操作的验收依据。本文基于该系列的最新规范（版本2，2015年修订），对其核心内容进行梳理与解读。
一、检验范围与责任划分
该规范明确指出，客户需在交货之日起二十个日历日内完成进料检验，费用自理。检验结果需以书面形式记录，并及时通知卖方。若在检验期内发现整批模组存在不可接受的缺陷，客户应在检验期结束后三个工作日内书面通知卖方；逾期未通知，则视为默认接受该批产品。这一条款强调了检验的时效性与责任边界，有利于买卖双方高效处理质量问题。
二、抽样方法：基于MIL-STD-105E标准
规范采用美军标MIL-STD-105E作为抽样依据，具体参数如下：
批量定义：每个型号每个发货批次的量为一批。
抽样类型：正常检验、一次抽样。
检验水平：Ⅱ级。
可接受质量水平（AQL）：主要缺陷为1.0%，次要缺陷为2.5%。
此外，规范提供了样本字码表（Table 14-1），根据批量大小确定对应的样本量，并给出了判定流程图，便于检验人员快速执行。
三、检验环境与仪器要求
为了保证检验结果的重复性和可比性，规范对检验环境做出了严格规定：
温度：20～25℃。
湿度：65% ± 5% RH。
照度：荧光灯下300～700 lux（标准500 lux）。
观察距离：距模组表面约35 ± 5 cm，视线垂直于屏面。
观察方式：需取下偏光片保护膜，以人眼目视判定。
所用仪器包括信号发生器（如LD-2000）、AU专用视频板以及亮度色度计（如Topcon BM-7）。这些条件确保了检验的标准化与客观性。
四、缺陷分类：主要缺陷与次要缺陷
规范将缺陷分为两大类：
主要缺陷：可能导致产品失效或显著降低其预期用途的缺陷。
次要缺陷：对产品预期用途影响较小，或对有效使用影响不大的偏差。
这种分类直接对应了AQL的不同容忍度，也指导检验人员对缺陷严重程度进行合理判断。
五、电气检验规范：点缺陷与线缺陷
电气性能是液晶模组最核心的质量指标。G173HW系列对像素缺陷（点缺陷）的要求相当严格：
亮点：不允许有任何亮点（0个）。
暗点：最多允许3个暗点。
总点缺陷：不超过3个。
连续缺陷：两个连续亮点（垂直、水平或斜向）不允许；三个或以上连续亮点不允许；两个连续暗点允许1对；三个以上连续暗点不允许；亮点与暗点相邻亦不允许。
亮点间距：不允许两个亮点距离过近；暗点之间间距需≥15 mm；亮点与暗点间距不允许。
Mura（不均匀）：使用6% ND滤光片判定。
特别值得注意的是，规范对“子像素”进行了明确定义：缺陷面积大于等于1/2子像素面积才计为一个点缺陷；更小的亮点则视为“小亮点”，允许不超过10个，且需借助5% ND滤光片（30 cm距离）来区分亮点与小亮点。
检验图形涵盖黑、红、绿、蓝四种标准图案，分别用于检测亮点或暗点，这有助于全面评估不同颜色下的像素表现。
六、外观检验规范
外观缺陷包括活性区内的颗粒、划痕、气泡、脏污，以及边框变形、标签异常、螺丝松动、连接器外观等。规范以表格形式给出了不同尺寸范围对应的允许数量：
圆形颗粒/异物：直径D＜0.4 mm可忽略；0.4 ≤ D ＜0.6 mm允许最多10个；D ≥ 0.6 mm不允许。
线性划痕/脏污：宽度W ≤ 0.05 mm且长度L ≤ 2 mm可忽略；0.05 < W ≤ 0.07且2 < L ≤ 5 mm允许最多3条；W > 0.07且L > 5 mm不允许。
气泡：同样按直径和数量判定。
边框间隙：前后边框缝隙允许≤0.8 mm。
标签：不允许无标签、内容错误、位置偏移、褶皱或重叠；污损若不超过30 mm × 20 mm且仍可读字和扫描条码，则视为可接受。
此外，规范还给出了线性缺陷的判定公式（当L ≥ 2W时视为线性缺陷），以及异物的平均直径计算方法（D = 1/2 (W+L)）。可擦拭的异物（如指纹、浮尘）不计为缺陷；黑矩阵区域（活性区外0.3 mm以内）的缺陷也不予考虑。
七、检验判定与不合格处理
根据MIL-STD-105E的正常检验一次抽样方案，若样本中的缺陷数小于或等于允收数，则判定该批合格；若缺陷数大于拒收数，则判定该批拒收。客户需将拒收结果书面通知卖方。这一流程保证了判定结果的明确性与可追溯性。
八、使用注意事项：延长模组寿命的要点
规范最后列出了19条使用注意事项，涵盖机械应力、散热、防尘、电源时序、静电防护、背光高压安全、存储环境等。特别提醒避免长时间显示静态画面（白色除外），以防残影（image sticking）；避免在温差剧变环境下使用，防止结露损坏偏光片；不得自行拆解模组；注意高压电击风险等。这些建议对整机制造商及终端用户都具有重要参考价值。
结语
AUO G173HW系列17.3英寸液晶模组的进料检验标准，是一份严谨、全面且具有可操作性的技术文档。它不仅明确了电气与外观缺陷的量化判定准则，还规范了检验环境、抽样方法及使用注意事项。对于采购方而言，严格遵循该标准进行进料检验，有助于从源头控制显示质量；对于行业从业者而言，该标准也提供了一个理解高端LCD模组质量要求的良好范例。随着显示技术的不断进步，这类标准化文件将继续在供应链质量保障中发挥关键作用。
