EJ080NA-05B因IC停产，加工厂从原来的佛山迁移至南京，近几个月会面临停产的，变更后的EJ080NA-05B产品预计2023年5月份会量产，EJ080NA-05B变更项目有15条，新型号可能不能完全兼容直接使用。我们根据群创原厂变更通知书，整理出EJ080NA-05B具体变更情况。
變更主题
Subject of Change
EJ080NA-05B 設計變更
EJ080NA-05B design change.
變更原因
Reason of Change
1.因 Nova IC EOL，新開 panel T1 8061。
1.Because of nova IC EOL,the new panel project T1 8061
2.模組生產廠區從佛山移轉至南京。
2.LCM factory transfer from FS to NJ site.
EJ080NA-05B 變更内容
Item | Detail | Before | After | Remark |
1 | IC 架構 IC changes | 1Source(NT39419B)+2Gat e(NT39211) 1Source | 1Source(EK79713BCGB)+1 Gate(EK73215BCGA) | |
2 | Polarizer | Up-POL 矢印 Mark M1 Down-POL 矢印 Mark Q Up-POL Mark M1 Down-POL Mark Q | Up-POL 矢印 Mark D Down-POL 矢印 Mark D Up-POL Mark D Down-POL Mark D | |
3 | CR | Min.400/Typ.500 | Min.800/Typ.1000 | |
4 | Lv(cd/m2) | Min.200/Typ.250 | Min.250/Typ.300 | |
5 | 取消 Masking-Tape Cancel Masking-Tape | Panel 左側貼附遮光膠帶 Panel attach Masking-tape to the left side | 去掉遮光膠帶 Cancel Masking-Tape | |
6 | MFPC 增加二維碼 MFPC add QR codes | 無二維碼 NO QR codes | 增加二維碼 Add QR codes | |
7 | MFPC 焊接 Pin 加 寬 MFPC weld Pin width | 焊接 Pin 寬 1mm Weld Pin 1mm | 焊接 Pin 寬 1.2mm Weld Pin 1.2mm | |
8 | BLU 反射變更 BLU reflector change | 帝人 UXQ1-150 | 長陽 EST-150 | |
9 | BLU 增光變更 BLU BEF change | 光耀 KL88B-134HG | 光耀 SH26I-155 | |
10 | BLU L-Bar結構變 更 BLU L-Bar structure change | Pin 寬 0.8mm/溢錫孔 R0.3/ 溢錫孔數量 2Pin*2/溢錫孔位 置錯位 Pin width 0.8mm/Tin over flow hole R0.3/Tin overflow hole number 2Pin*2/Tin overflow hole mismatch | Pin 寬 0.9mm/溢錫孔 R0.175/ 溢錫孔數量 2Pin*1/溢錫孔位置 平齊 Pin width 0.9mm/Tin over flow hole R0.175/Tin overflow hole number 2Pin*1/Tin overflow hole flush | |
11 | BLU上鐵框破孔位 置上移 The hole of BLU up bezel moved up | 破孔位置距底面 2.3101mm The distance from hole to bottom 2.3101mm | 破孔位置距底面 1.4801mm The distance from hole to bottom 1.4801mm | |
12 | BLU 下鐵/膠框破 孔變更 BLU bottom bezel/frame hole change | 凸包下無破孔/膠框無避讓 Bumb have no hole/Frame have no slotting | 凸包增加破孔結構/凸包對應位置 下鐵外擴，膠框避讓 Bumb add holes/ bottom bezel expansion,frame add slotting | |
13 | BLU膠框凸包距底 面距離增加 The distance from bumb to bottom increase | 距底部 1.01mm To bottom 1.01mm | 距底部 1.21mm To bottom 1.21mm | |
14 | BLU膠框地側增加 1 個膠框卡扣 The down side of BLU add a clip | 地側無膠框卡扣 The down side have no clip | 地測增加一個膠框卡扣，下鐵框對 應位置破孔 The down side add a clip,bottom bezel add hole | |
15 | BLU膠框材質變更 Frame materials change | FG-0610B | PC122B |
EJ080NA-05B 變更圖面
1. IC架構
設變前 Before change
IC架構1顆source IC(NT39419B)+2顆gate IC(NT39211)架構
IC :1PC source IC(NT39419B)+2PCS gate IC(NT39211)
設變後After change
1顆source IC(EK79713BCGB)+1顆gate IC(EK73215BCGA)架構
1PC source IC(EK79713BCGB)+1PC gate IC(EK73215BCGA)
5. 取消Masking-Tape;
Cancel Masking-Tape

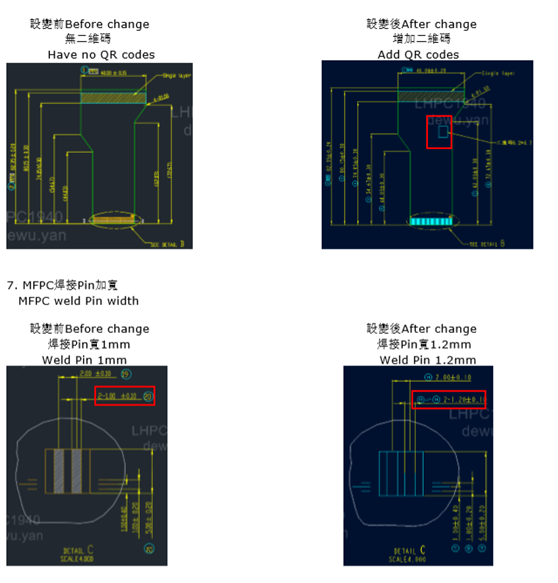

6. MFPC增加二維碼（影響模組外觀）
MFPC add QR codes(Affect the appearance of module)
8. BLU反射變更
BLU reflector change
設變前Before change
帝人UXQ1-150
設變後After change
長陽EST-150
9. BLU增光變更
BLU BEF change
設變前Before change
光耀KL88B-134HG
設變後After change
光耀SH26I-155

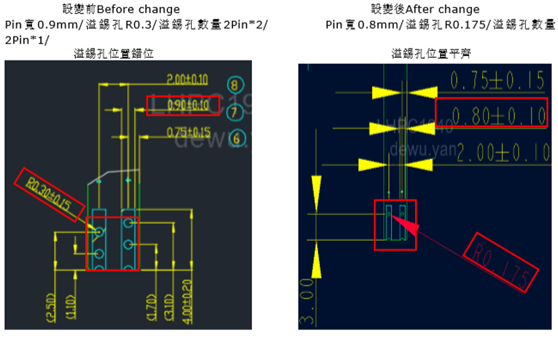

10. BLU L-Bar焊接pin結構變更(會影響模組外觀)
BLU L-Bar structure change(Affect the appearance of module)

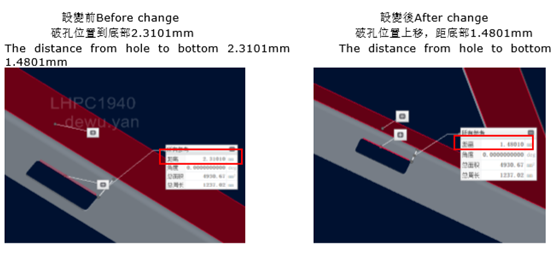

11.BLU上鐵框破孔位置上移(對模組外觀有影響)
The hole of BLU up bezel moved up(Affect the appearance of module)

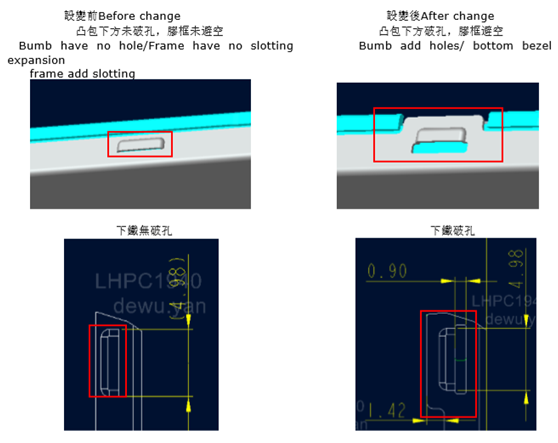

12. BLU下鐵/膠框破孔變更
BLU bottom bezel/frame hole change
13.膠框凸包距底面距離增加0.2mm;
The distance from bumb to bottom increase
15.BLU膠框材質變更
Frame materials change
設變前Before change
FG-0610B
設變後After change
PC-122B
Contents of Change
1、外觀差異 Look difference
■Yes □No
2、功能差異 Function difference
□Yes ■No
變更管理
Change Control
1、規劃時間 Planning Time: 2023 年 3 月
2、切換時間 Switching Time: 2023 年 5 月
3、產品包装 Product Package
■The same box □The different box
4、產品规格書 Product Spec
□No change ■Change
