TM080TDHG01

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 8.0寸 >

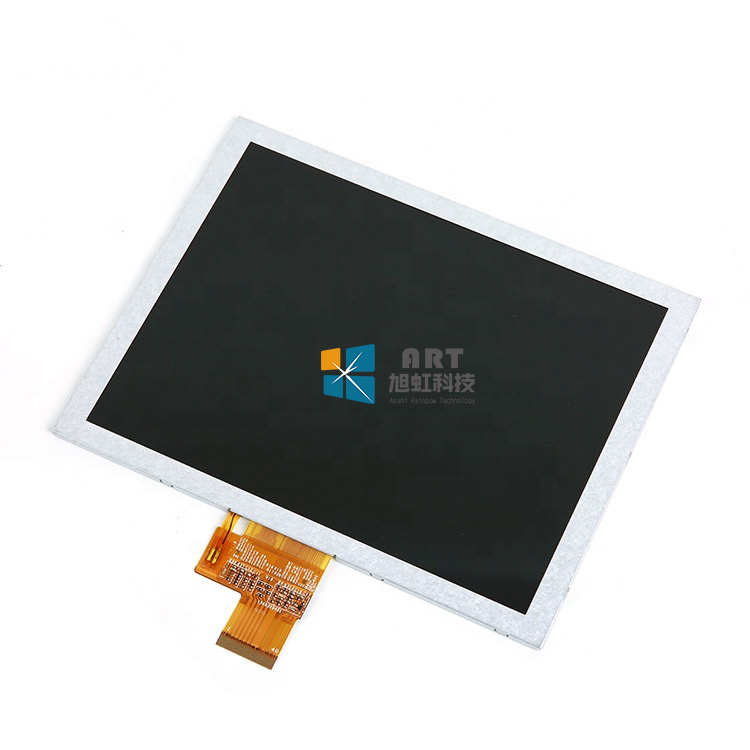

  • TM080TDHG01正面图

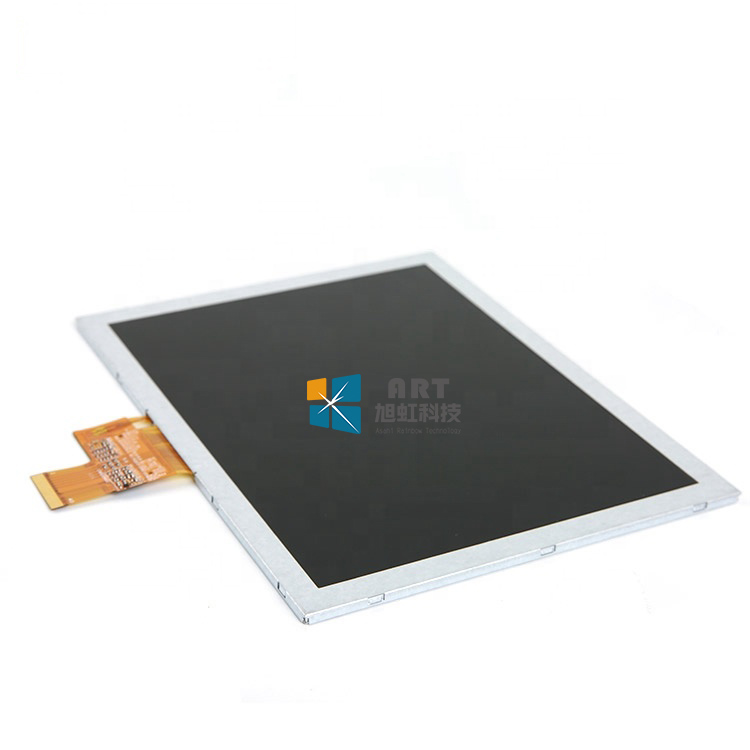

  • TM080TDHG01侧面图

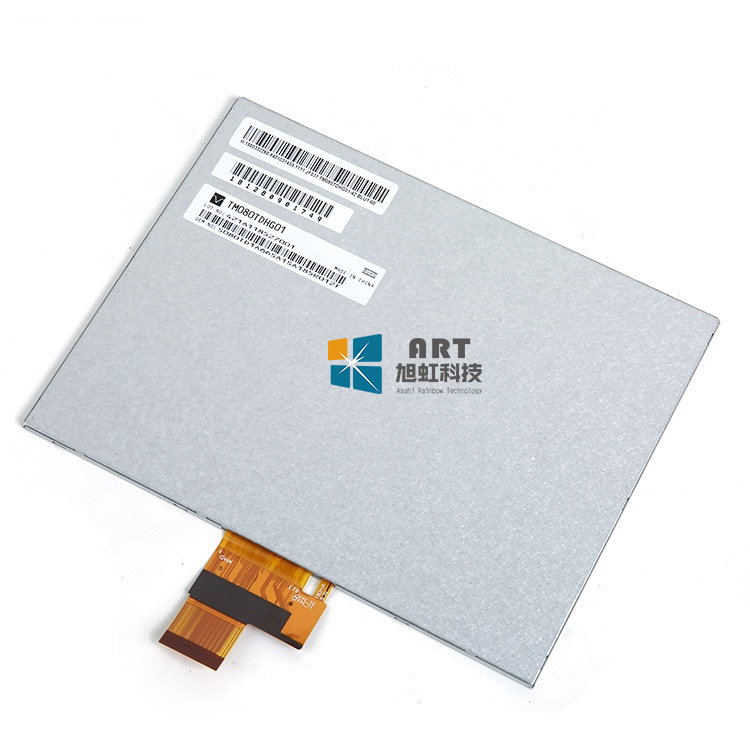

  • TM080TDHG01背面图
  • 型号:TM080TDHG01
  • 品牌:天马/TIANMA
  • 尺寸:8.0寸
  • 分辨率:1024(RGB)×768 , XGA
  • 亮度:400 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:700:1 (Typ.) (TM)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、天马液晶模组TM080TDHG01 应用特征

    基础信息:

    制造商

    TIANMA

    型号

    TM080TDHG01

    类型

    a-Si TFT-LCD , 液晶模组

    应用产品

    工业

    对角尺寸

    8.0”



    应用环境:

    存储温度

    -20 ~ 70 °C

    工作温度

    -30 ~ 80 °C

    RoHS

    RoHS

    抗振性能

    -

    典型特征:

    6/8位灰阶可选,广视角,风景模式,白光LED背光,上/下,左/右翻转显示



    二、天马液晶模组TM080TDHG01 结构详情

    像素特征:

    解析度

    1024(RGB)×768 , XGA

    点间距(mm)

    0.05275×0.15825 (H×V)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.15825×0.15825 (H×V)

    结构尺寸:

    显示区域(H×V)

    162.048×121.536 mm

    开口区域(H×V) (mm)

    164.65×124.14 mm

    外观尺寸(H×V)

    183×141 mm

    外观厚度(mm)

    3.4±0.3

    外观特征:

    物理形状

    平面矩形

    外观样式

    -

    宽高比

    4:3 (H:V)

    风景肖像

    肖像模式

    其它参数:

    重量

    TBD

    表面处理

    Clear

    安装孔位:

    Wihtout



    三、天马液晶模组TM080TDHG01 光学详情

    基础信息:

    显示亮度

    400 cd/m² (Typ.)

    对比度

    700:1 (Typ.) (透射)

    可视角度

    80/80/80/80 (Typ.)(CR10)

    显示模式

    TN,常黑显示,透射式

    推荐视角

    10:30 o'clock

    响应时间(ms)

    20 (Typ.)(Tr+Td)

    色彩性能:

    白色坐标

    Wx:0.308; Wy:0.325

    支持颜色

    262K/16.7M (6-bit / 6-bit + Dithering)

    色温

    6799K

    亮度均匀性

    1.33/1.43 (Typ./Max.)(9 points)

    1931色域

    NTSC比值

    50%

    sRGB覆盖率

    69%

    Adobe RGB覆盖率

    52%

    DCI-P3覆盖率

    52%



    四、天马液晶模组TM080TDHG01电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    翻转 (水平/垂直)

    驱动IC:

    COG 已邦定 HX8282A +   HX8684B



    五、天马液晶模组TM080TDHG01信号详情

    信号电气:

    电压供应

    3.3/11.5/20.0/-7.0V   (Typ.)(DVDD/AVDD/VGH/VGL)

    电流供应

    42.18/52.33/0.81/0.83mA   (Typ.)(DIDD/AIDD/IGH/IGL)

    逻辑电压

    753mW (Typ.)

    信号类型:

    LVDS (1 ch, 6/8-bit)


    -

    接口特征:

    位置

    -

    类型

    端子

    接口详情:

    品牌

    型号

    脚距

    脚数

    数量



    0.5mm

    40pins

    1pcs



    六、天马液晶模组TM080TDHG01光源详情

    光源特征:

    光源类型

    WLED

    数量

    3S9P

    光源寿命

    30K(Typ.) (Hours)

    是否可换

    -

    形状

    阵列

    光源位置

    侧入式光源

    灯管电气:

    电压供应

    9.0/9.9/10.5V (Min./Typ./Max.)

    电流供应

    180mA (Typ.)

    功率消耗

    1.782W (Typ.)

    光源驱动:



    七、天马液晶模组TM080TDHG01包装详情

    包装箱:

    每箱数量

    重量

    包装箱尺寸

    48 pcs / box

    -

    544×365×250 mm (L×W×H)

  • 天马8寸液晶模组TM080TDHG01概况:

     TM080TDHG01是天马 (TIANMA)推出的一款8.0吋a-Si TFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。白光LED背光,上/下,左/右翻转显示,6/8位灰阶可选。

      TM080TDHG01推荐应用于工业等产品。TM080TDHG01已邦定HX8282A + HX8684B驱动IC。

      TM080TDHG01显示分辨率为1024(RGB)×768 (XGA),宽高比为4:3 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为162.048(宽)×121.536(高) mm,外观尺寸为183(宽)×141(高)×3.7(厚) mm,可视尺寸为164.65(宽)×124.14(高) mm,表面处理为Clear,产品净重TBD。背光方面此产品采用了3S9P WLED发光的侧入式光源,光源的使用寿命为30K小时,不含背光驱动。TM080TDHG01采用了LVDS (1 ch, 6/8-bit)信号接口,总共40 pins,采用FPC连接,驱屏电压为3.3/11.5/20.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。

      TM080TDHG01于2016年Q2量产,当前生产状态为量产中。如果开发新产品想采用TM080TDHG01液晶模组,建议多了解一下关于TM080TDHG01的最新的生产状态信息和技术信息,TM080TDHG01所有参数值均以规格书为准,TM080TDHG01规格书和最新价格可以咨询杭州旭虹。
