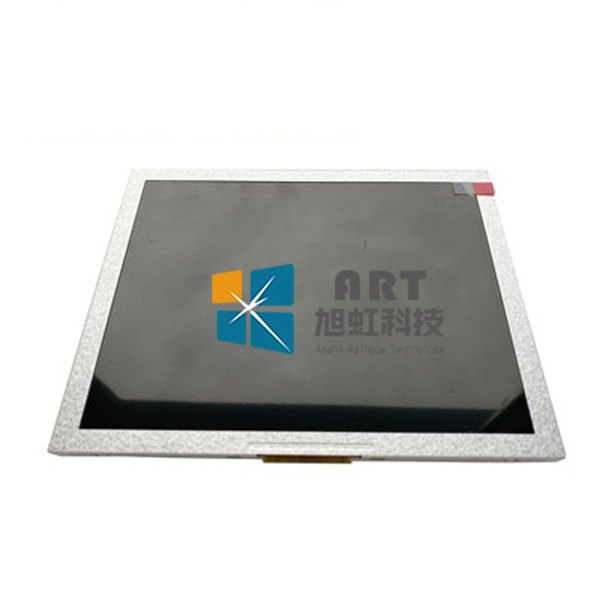

TM080SDHG02-41

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 8.0寸 >
  • TM080SDHG02
  • 型号:TM080SDHG02-41
  • 品牌:天马/TIANMA
  • 尺寸:8.0寸
  • 分辨率:800(RGB)×600 , SVGA
  • 亮度:700 cd/m² (Typ.)
  • 视角:70/70/50/70 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:500:1 (Typ.) (TM)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:已停产
  • 技术参数
  • 产品描述
  • 一、天马液晶模组TM080SDHG02-41应用特征

    基本信息:

    制造商

    天马(TIANMA

    面板型号

    TM080SDHG02-41

    面板尺寸

    8.4英寸

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组

    应用环境 :

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~ 80 °C

    RoHS状态

    RoHS

    耐振动性

    -

    典型特征 :

    白光LED背光,上/下/左/右翻转显示,高亮度,6/8位灰阶可选,表面雾面


    二、天马液晶模组TM080SDHG02-41结构特征

    对角尺寸:

    8.0"

    像素特征:

    像素数量

    800(RGB)×600 , SVGA

    点间距(mm)

    0.0675×0.2025 (H×V)

    像素布局

    RGB垂直条状

    像素间距(mm)

    0.2025×0.2025 (H×V)

    结构尺寸:

    显示区域(mm)

    162(H) × 121.5(V)

    可视区域(mm)

    164.8(H) × 124.3(V)

    外观尺寸(mm)

    183(H) × 141(V)

    外观厚度

    5.6±0.3

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景肖像

    宽高比

    4:3 (H:V)

    外观形状

    -

    其它参数 :

    重量

    230g (Typ.)

    表面处理

    雾面


    三、天马液晶模组TM080SDHG02-41光学特征

    基本信息:

    显示亮度

    显示模式

    对比度

    700 cd/m² (Typ.)

    TN,常白显示,透射式

    500:1 (Typ.) (透射)

    推荐视角

    可视角度

    响应时间

    12 o'clock

    70/70/50/70 (Typ.)(CR10)

    25 (Typ.)(Tr+Td)

    色彩性能 :

    色温

    支持颜色

    白色坐标

    6638K

    262K/16.7M (6-bit / 6-bit + Dithering)

    Wx:0.310; Wy:0.330

    1931色域 :

    NTSC比值

    sRGB覆盖率

    Adobe RGB覆盖率

    50%

    70%

    52%

    DCI-P3覆盖率

    Rec.2020覆盖率

    色域说明

    52%

    37%

    sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

    亮度均匀性 :

    1.33/1.43 (Typ./Max.)(9 points)

    显示性能 :

    室外可视性


    四、天马液晶模组TM080SDHG02-41电子特征

    帧频率 :

    60Hz

    翻转扫描 :

    翻转 (水平/垂直)

    功率消耗:

    2.12/2.93W (Typ./Max.)

    时序控制 (T-CON) :

    Embedded T-CON


    五、天马液晶模组TM080SDHG02-41光源特征

    光源特征:

    光源类型

    位置

    寿命(小时)

    数量

    形状

    是否可换

    WLED

    侧入式光源

    50K(Typ.)

    3S10P

    阵列

    -

    WLED电气 :

    输入电压

    输入电流

    功率消耗

    9.6/10.3V (Typ./Max.)

    200/250mA (Typ./Max.)

    1.92/2.57W (Typ./Max.)

    接口特征:

    类型

    WLED 驱动



    端子



    六、天马液晶模组TM080SDHG02-41信号特征

    信号电气 :

    输入电压

    输入电流

    功率消耗

    3.3/12.6/22.0/-6.9V (Typ.)(VCC/AVDD/VGH/VGL)

    6.5/14/0.4/0.4mA (Typ.)(ICC/AIDD/IGH/IGL)

    200/350mW (Typ./Max.)

    接口特征 :

    信号类型

    物理类型

    接口位置

    Parallel RGB (1 ch, 6/8-bit)

    FPC

    -

    接口详情 :

    品牌

    型号

    数量

    脚数

    脚间距

    脚定义



    1 pcs

    50 pins

    0.5 mm

    DRGB-50P1C8B-105A


    七、天马液晶模组TM080SDHG02-41包装特征

    包装箱 :

    数量

    重量

    尺寸

    48pcs / 箱

    15.34±0.7Kgs

    544×365×250 mm (L×W×H)


  • 天马液晶模组TM080SDHG02-41概况:

    TM080SDHG02-41是天马微电子股份有限公司 (天马,TIANMA) 推出的一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。TM080SDHG02-41工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。基于它高亮度,白光LED背光,上/下,左/右翻转显示,6/8位灰阶可选,表面雾面, DE/SYNC mode selectable等特征,TM080SDHG02-41推荐使用于工业。


    TM080SDHG02-41显示分辨率为800(RGB)×600 (SVGA),宽高比为4:3 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为162×121.5 (宽×高) mm,可视尺寸为164.8×124.3 (宽×高) mm,外观尺寸为183×141 (宽×高)×6.9(厚) mm,表面处理为雾面,产品净重230g (Typ.)。背光方面此产品采用了3S10P WLED发光的侧入式光源,光源的使用寿命为40K小时,不含背光驱动。TM080SDHG02-41采用了Parallel RGB (1 ch, 6/8-bit)信号接口,总共50 pins,采用FPC连接,驱屏电压为3.3/12.6/22.0/-6.9V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。


    TM080SDHG02-41于2012年Q1量产,当前生产状态为量产中。如果开发新产品想采用TM080SDHG02液晶模组,建议多了解一下关于TM080SDHG02-41的最新的生产状态信息和技术信息。TM080SDHG02-41所有参数值均以规格书为准,TM080SDHG02-41规格书和最新价格可以咨询杭州旭虹科技。
