TM084SDHG02

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 8.4寸 >

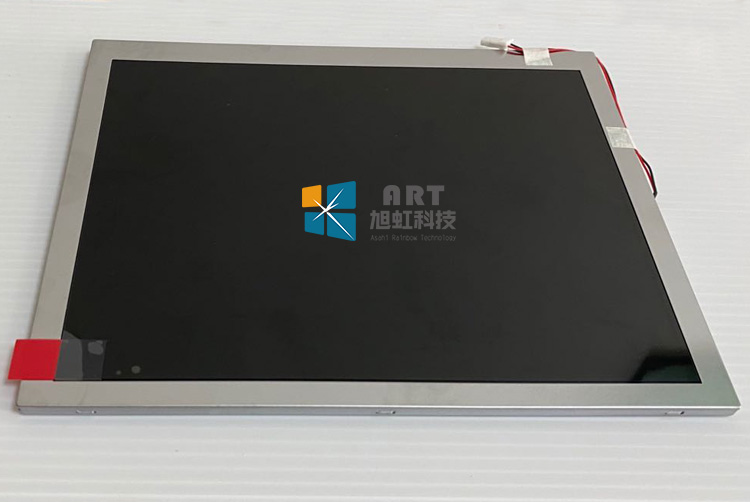

  • TM084SDHG02

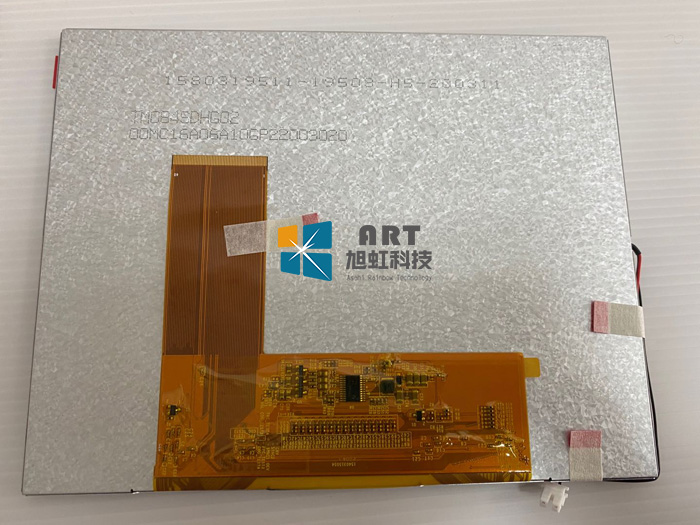

  • TM084SDHG02背面图
  • 型号:TM084SDHG02
  • 品牌:天马/TIANMA
  • 尺寸:8.4寸
  • 分辨率:800(RGB)×600 , SVGA
  • 亮度:330 cd/m²(Typ.)
  • 视角:70/70/60/70 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:500 : 1 (Typ.) [透射]
  • 工作温度: -20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司TM084SDHG02为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马8.4寸液晶模组TM084SDHG02 应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM084SDHG02

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    工业

    对角尺寸

    8.4”



    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~~ 80 °C

    ROHS

    ROHS



    典型特征:

    表面雾面,6/8位灰阶可选,风景模式,白光LED背光,上/下/左/右翻转显示



    二、天马8.4寸液晶模组TM084SDHG02结构详情

    像素特征:

    解析度

    800(RGB)×600 , SVGA

    点间距(mm)

    0.071×0.213 (H×V)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.213×0.213 (H×V)

    结构尺寸:

    显示区域(mm)

    170.4(H) × 127.8(V)

    开口区域(mm)

    173.0(H) × 130.8(V)

    外观尺寸(mm)

    189.75(H) × 149.4(V)

    外观厚度(mm)

    4.8 (Typ.)

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    4:3 (H:V)

    风景肖像

    风景模式

    其它参数:

    重量

    245g (Typ.)

    表面处理

    雾面



    三、天马8.4寸液晶模组TM084SDHG02光学详情



    基本信息:

    显示亮度

    330 cd/m² (Typ.)

    对比度

    500:1 (Typ.) (透射)

    可视角度

    70/70/60/70 (Typ.)(CR≥10)

    显示模式

    TN,常白显示,透射式

    最佳视角

    12 o'clock

    响应时间(ms)

    20(Typ.)(Tr+Td) (ms)

    色彩性能:

    白色坐标

    X:0.300; Y:0.310

    支持颜色

    262K/16.7M (6-bit / 6-bit + Dithering)

    色域

    50% NTSC (CIE1931)

    亮度均匀性

    1.33/1.43 (Typ./Max.)(9 points)



    四、天马8.4寸液晶模组TM084SDHG02电子详情

    翻转扫描 :

    翻转 (水平/垂直)

    刷新频率:

    60Hz

    驱动IC :

    已邦定 NT51008B + NT52002

    时序控制 (T-CON) :

    Embedded T-CON



    五、天马8.4寸液晶模组TM084SDHG02信号详情

    信号电气:

    电压供应

    3.3V (Typ.)

    电流供应

    TBD

    功耗

    660mW (Typ.)

    信号类型:

    Parallel RGB (1 ch, 6/8-bit)

    逻辑电压

    -

    接口特征:

    类型

    FPC

    接口详情:

    数量

    脚数

    脚距

    脚定义

    1pcs

    60pins

    0.5mm

    DRGB-50P1C8B-105A



    六、天马8.4寸液晶模组TM084SDHG02光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    阵列

    位置

    侧入式光源

    数量

    3S7P

    是否可换

    -

    灯管寿命

    30K(Typ.) (Hours)

    灯管电气:

    电压供应

    9.6 (Typ.)

    电流供应

    180/225mA (Typ./Max.)

    功耗

    1.73W (Typ.)

    接口特征:

    类型

    端子

    背光驱动 :



    七、天马8.4寸液晶模组TM084SDHG02包装详情

    包装箱:

    数量

    重量

    包装箱尺寸

    36 pcs / box

    11.66±0.58 Kgs

    544×365×250 mm (L×W×H)




  • 天马8.4寸液晶模组TM084SDHG02概况:


    天马 (TIANMA) 推出的TM084SDHG02是一款采用a-Si TFT-LCD技术的8.4英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。TM084SDHG02典型特征为: 表面雾面,6/8位灰阶可选,风景模式,白光LED背光,上/下,左/右翻转显示。它的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。TM084SDHG02推荐使用于工业。TM084SDHG02已邦定NT51008B + NT52002驱动IC。



    TM084SDHG02作为一款TN,常白显示,透射式液晶模组产品,TM084SDHG02可以提供330 cd/m²的显示亮度 500:1的透射对比度,以及70/70/60/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为20 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Dithering灰阶信号,TM084SDHG02可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。TM084SDHG02背光采用了3S7P WLED发光的侧入式光源,光源的使用寿命为30K小时,不含背光驱动。TM084SDHG02采用了Parallel RGB (1 ch, 6/8-bit)信号接口,总共60 pins,采用FPC连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    TM084SDHG02于2016年Q1量产,当前生产状态为量产中。如果开发新产品想采用TM084SDHG02液晶模组,建议多了解一下关于TM084SDHG02的最新的生产状态信息和技术信息。TM084SDHG02所有参数值均以规格书为准,TM084SDHG02规格书和最新价格可以咨询杭州旭虹。
