一、天马液晶模组TM084SDHG01-01应用特征
基本信息 : | 制造商 | 天马（TIANMA） | 面板型号 | TM084SDHG01-01 |
面板尺寸 | 8.4英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 白光LED背光，上/下/左/右翻转显示，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面 | |||
二、天马液晶模组TM084SDHG01-01结构特征
对角尺寸： | 8.4" | |||
像素特征： | 像素数量 | 800(RGB)×600 , SVGA | 点间距(mm) | 0.071×0.213 (H×V) |
像素布局 | RGB垂直条状 | 像素间距(mm) | 0.213×0.213 (H×V) | |
结构尺寸： | 显示区域(mm) | 170.4(H) × 127.8(V) | 可视区域(mm) | 173.2(H) × 130.6(V) |
外观尺寸(mm) | 203(H) × 142.5(V) | 外观厚度 | 5.7±0.2 | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比 | 4:3 (H:V) | 外观形状 | - | |
安装方式 : | Face mounting holes (2-Φ3.0, 2-R1.5) on left, right bezel | |||
其它参数 : | 重量 | 185.1g | 表面处理 | 雾面 |
三、天马液晶模组TM084SDHG01-01光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 |
350 cd/m² (Typ.) | TN，常白显示，透射式 | 700:1 (Typ.) (透射) | |
推荐视角 | 可视角度 | 响应时间 | |
6 o'clock | 80/80/65/75 (Typ.)(CR≥10) | 25/10 (Typ.)(Tr/Td) | |
色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
6485K | 262K/16.2M (6-bit / 6-bit + FRC) | Wx:0.313; Wy:0.329 | |
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
54% | 74% | 57% | |
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
56% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
亮度均匀性 : | 1.33 (Max.)(5 points) | ||
四、天马液晶模组TM084SDHG01-01电子特征
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率消耗： | 6.7W (Typ.) |
五、天马液晶模组TM084SDHG01-01光源特征
光源特征： | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
WLED | 侧入式光源(顶部) | 50K(Typ.) | 9S2P | 2串 | Replaceable | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
10.8/12.0/12.6V (Min./Typ./Max.) | 480mA (Typ.) | 5.76/6W (Typ/Max.) | ||||
接口特征： | 类型 | WLED 驱动 | ||||
包含在屏信号接口中 | 含LED驱动器 | |||||
六、天马液晶模组TM084SDHG01-01信号特征
信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
3.3V (Typ.) | 280mA (Typ.) | 0.924W (Typ.) | ||||
接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
LVDS (1 ch, 6/8-bit) | 端子 | 背面 | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
信盛精工 | MSB240420E | 1 pcs | 20 pins | 1.25 mm | LVDS-20P1C8B-080B | |
七、天马液晶模组TM084SDHG01-01包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
20pcs / 箱 | 14.8 Kgs | 570×320×420 mm (L×W×H) |
天马液晶模组TM084SDHG01概况：

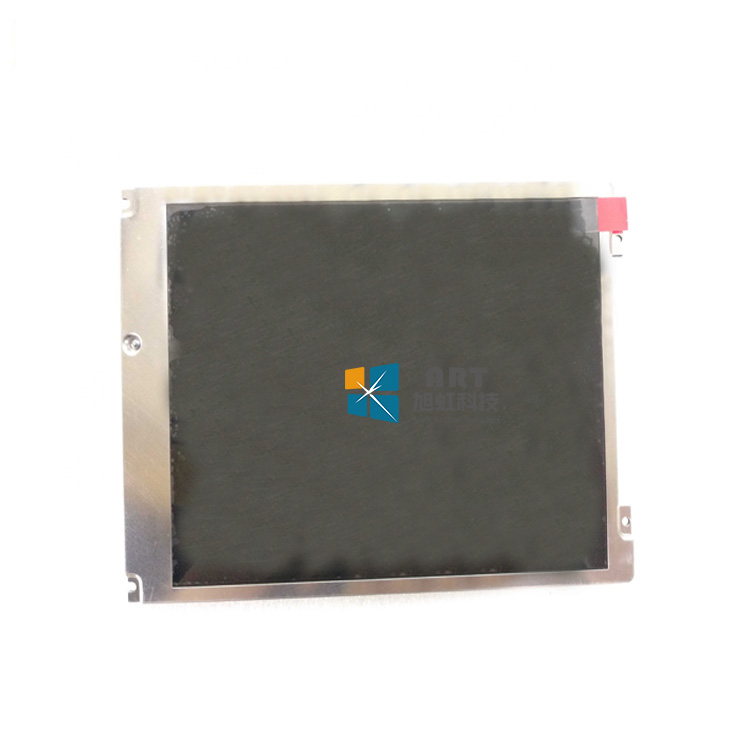

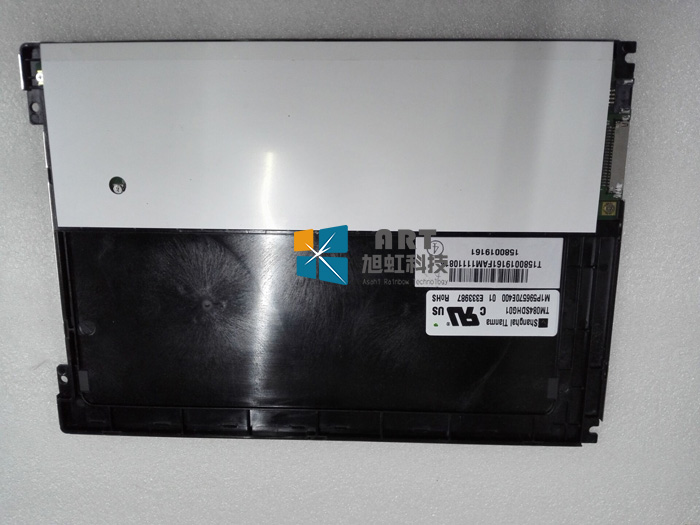

TM084SDHG01是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的8.4英寸液晶模组产品，装配有WLED背光，含LED驱动器背光驱动，无触摸，已邦定NT51008B + NT52002驱动IC。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，TM084SDHG01推荐使用于工业。
TM084SDHG01显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4×127.8 (宽×高) mm，可视尺寸为173.2×130.6 (宽×高) mm，外观尺寸为203×142.5 (宽×高)×5.9(厚) mm，表面处理为雾面，产品净重185.1g。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。TM084SDHG01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM084SDHG01于2014年Q2量产，当前生产状态为量产中。如果开发新产品想采用TM084SDHG01液晶模组，建议多了解一下关于TM084SDHG01的最新的生产状态信息和技术信息。TM084SDHG01所有参数值均以规格书为准，TM084SDHG01规格书和最新价格可以咨询杭州旭虹。
