TM070RDH10-20

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 7.0寸 >

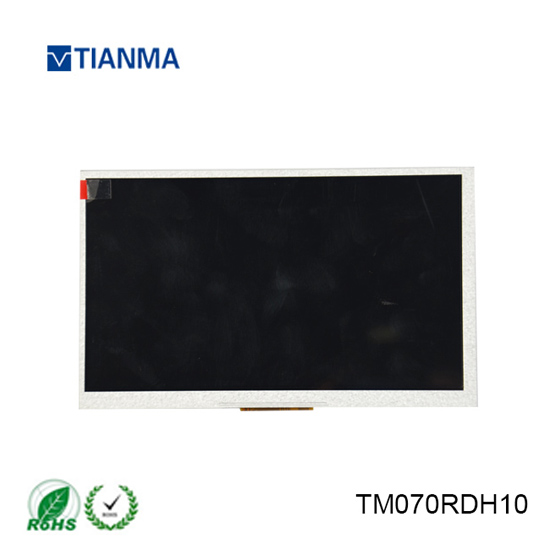

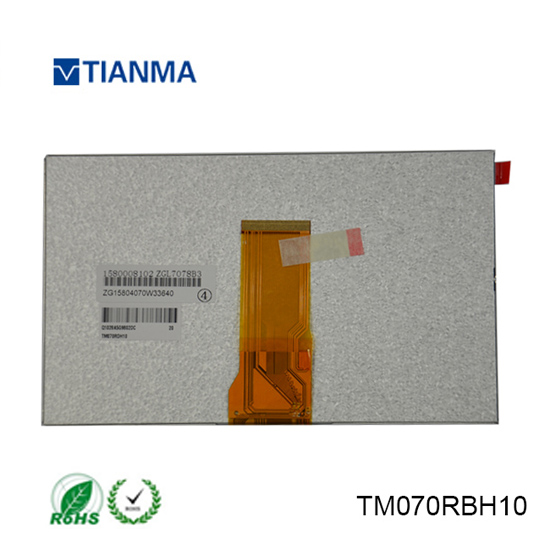

  • TM070RDH10
  • TM070RDH10
  • 型号:TM070RDH10-20
  • 品牌:天马/TIANMA
  • 尺寸:7.0寸
  • 分辨率:800(RGB)×480[WVGA]
  • 亮度:350 cd/m²(Typ.)
  • 视角:70/70/60/70 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:500 : 1 (Typ.) [透射]
  • 工作温度:-20 ~ 70 °C
  • 是否量产:已停产
  • 技术参数
  • 产品描述

  •  1、我公司TM070RDH10-20为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马7.0寸液晶模组TM070RDH10-20应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM070RDH10-20

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    数码相框,便携式DVD,工业

    对角尺寸

    7.0”



    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~ 80 °C

    ROHS

    ROHS



    典型特征:

    表面雾面,6/8位灰阶可选,风景模式,白光LED背光,上/下/左/右翻转显示,宽屏



    二、天马7.0寸液晶模组TM070RDH10-20结构详情

    像素特征:

    解析度

    800(RGB)×480 , WVGA

    点间距

    0.0642×0.1790 mm(W×H)

    像素排列

    RGB垂直条状

    像素间距

    0.1926×0.1790 mm (H×V)

    结构尺寸:

    显示区域

    154.08×85.92 mm (H×V)

    开口区域

    157.08×89.39 mm (H×V)

    外观尺寸

    164.9×100 mm (H×V)

    外观厚度

    5.70±0.30 mm

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    16:9 (H:V)

    风景肖像

    风景模式

    其它参数:

    重量

    TBD

    表面处理

    雾面



    三、天马7.0寸液晶模组TM070RDH10-20光学详情



    基本信息:

    显示亮度

    350 cd/m² (Typ.)

    对比度

    500:1 (Typ.) (透射)

    可视角度

    70/70/60/70 (Typ.)(CR≥10)

    显示模式

    TN,常白显示,透射式

    最佳视角

    12 o'clock

    响应时间

    25 (Typ.)(Tr+Td) ms

    色彩性能:

    白色坐标

    X:0.315; Y:0.330

    支持颜色

    262K/16.7M (6-bit / 6-bit + Dithering)

    色域

    50% NTSC (CIE1931)

    亮度均匀性

    1.33 (Typ.)(9 points)



    四、天马7.0寸液晶模组TM070RDH10-20电子详情

    翻转扫描 :

    翻转 (水平/垂直)

    刷新频率:

    60Hz

    时序控制 (T-CON) :

    Embedded T-CON



    五、天马7.0寸液晶模组TM070RDH10-20信号详情

    信号电气:

    电压供应

    3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)

    电流供应

    10/30/0.3/0.3mA (Max.)(ICC/IDD/IGH/IGL)

    信号类型:

    Parallel RGB (1 ch, 6/8-bit)

    逻辑电压

    0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC

    接口特征:

    类型

    FPC

    接口详情:

    数量

    脚数

    脚距

    脚定义

    1pcs

    50pins

    0.5mm

    DRGB-50P1C8B-115A



    六、天马7.0寸液晶模组TM070RDH10-20光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    阵列

    位置

    侧入式光源

    数量

    3S8P

    是否可换

    -

    灯管寿命

    20K(Typ.) (Hours)

    灯管电气

    电压供应

    9.6/10.8V (Typ./Max.)

    电流供应

    160/200mA (Typ./Max.)

    功耗

    1.54/2.16W (Typ./Max.)

    接口特征:

    类型

    包含在屏信号接口中

    背光驱动 :



    七、天马7.0寸液晶模组TM070RDH10-20包装详情

     包装箱:

    数量

    重量

    包装箱尺寸

    50 pcs / box

    TBD

    530×350×250 mm (L×W×H)

  • 天马7.0寸液晶模组TM070RDH10-20概况:

    TM070RDH10-20是天马微电子股份有限公司 (天马,TIANMA) 推出的一款采用a-Si TFT-LCD技术的7.0吋液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。TM070RDH10-20的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。基于它表面雾面,6/8位灰阶可选,风景模式,白光LED背光,宽屏,上/下,左/右翻转显示等特征,TM070RDH10-20推荐使用于便携式DVD,工业,数码相框等产品。



    TM070RDH10-20作为一款TN,常白显示,透射式液晶模组产品,TM070RDH10-20可以提供350 cd/m²的显示亮度 500:1的透射对比度,以及70/70/60/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号,TM070RDH10-20可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。TM070RDH10-20背光采用了3S8P WLED发光的侧入式光源,光源的使用寿命为20K小时,不含背光驱动。TM070RDH10-20采用了Parallel RGB (1 ch, 6/8-bit)信号接口,总共50 pins,采用FPC连接,驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。



    TM070RDH10-20于2011年Q4量产,当前生产状态为已停产。如果开发新产品想采用TM070RDH10-20液晶模组,建议多了解一下关于TM070RDH10-20的最新的生产状态信息和技术信息。TM070RDH10-20所有参数值均以规格书为准,TM070RDH10-20规格书和最新价格可以咨询杭州旭虹。
