TM070JDHG30

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 7.0寸 >

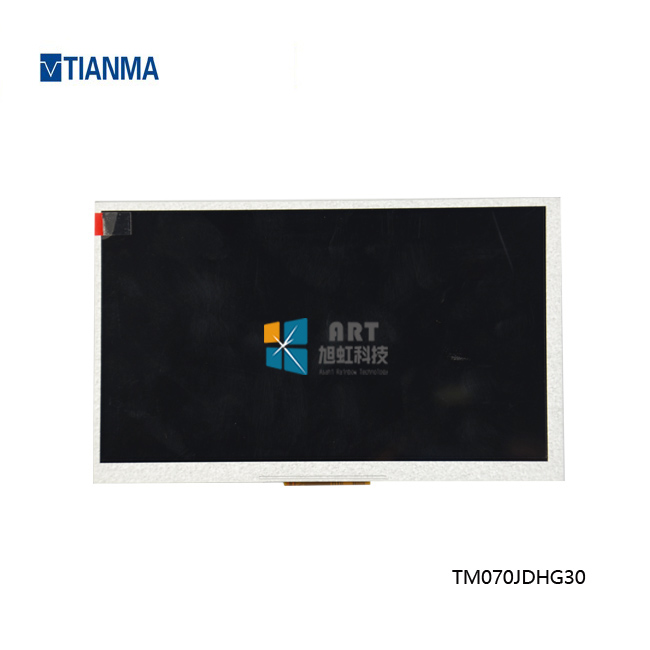

  • TM070JDHG30正面图

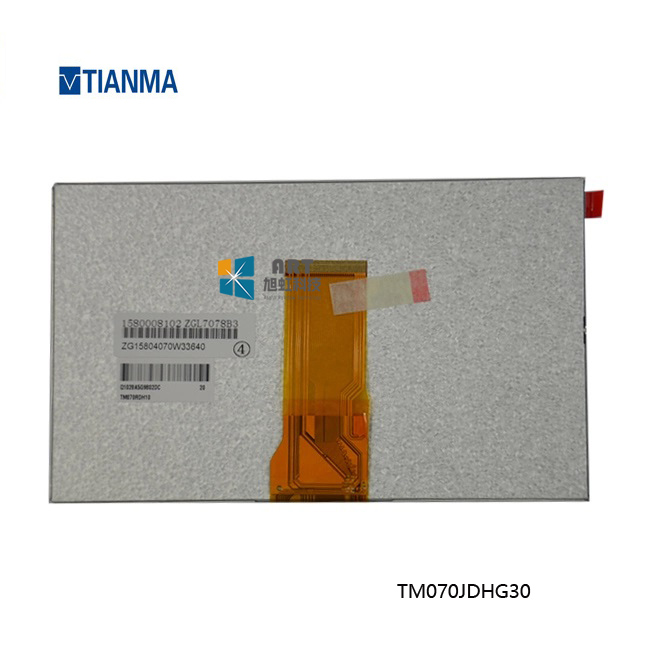

  • TM070JDHG30背面图
  • 型号:TM070JDHG30
  • 品牌:天马/TIANMA
  • 尺寸:7.0寸
  • 分辨率:1280(RGB)×800 , WXGA
  • 亮度:400 cd/m² (Typ.)
  • 视角:88/88/88/88 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:800:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 技术参数
  • 产品描述
  • 一、天马7寸工业液晶模组TM070JDHG30 应用特征

    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    友达

    TM070JDHG30

    a-Si TFT-LCD , 液晶模组


    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    -20 ~ 70 °C

    -30 ~ 70 °C

    -

    适用于:

    工业

    典型特征:

    广视角,风景模式,白光LED背光,宽屏



    二、天马7寸工业液晶模组TM070JDHG30结构特征

    屏幕尺寸:

    7英寸

    像素特征:

    分辨率

    像素配置

    点间距(mm)

    像素间距(mm)

    1280(RGB)×800 ,   WXGA

    RGB垂直条状

    0.039×0.117   (H×V)

    0.117×0.117   (H×V)

    结构尺寸:

    显示尺寸mm

    可视尺寸mm

    外观尺寸mm

    外观厚度(mm)

    149.76(H) ×   93.6(V)

    152.76(H) ×   96.6(V)

    161(H) × 107(V)

    3.35 (Typ.)

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    16:10(H:V)

    风景模式

    -

    安装方式:

    Without

    其它参数 :

    重量

    120g (Typ.)

    表面处理

    Hard coating (3H)



    三、天马7寸工业液晶模组TM070JDHG30光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    400 cd/m² (Typ.)

    SFT,常黑显示,透射式

    800 : 1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    88/88/88/88(Typ.)(CR≥10)

    全视角

    35 (Typ.)(Tr+Td)

    色度

    Wx:0.306;   Wy:0.329

    色彩性能:

    色域

    颜色数量

    亮度均匀性

    50% NTSC   (CIE1931)

    16.7M (8-bit)

    1.33/1.43   (Typ./Max.)(9 points)



    四、天马7寸工业液晶模组TM070JDHG30电子特征

    刷新频率:

    60Hz

    翻转扫描 :

    No



    五、天马7寸工业液晶模组TM070JDHG30信号详情

    信号电气:

    电流输入

    输入电流

    功率消耗

    3.3/10.4/16/-6.8V   (Typ.)(VDD/AVDD/VGH/VGL)

    53/41.5/0.41/0.41mA   (Typ.)(IDD/AIDD/IGH/IGL)

    -

    接口特征:

    信号类型

    物理类型

    接口位置

    LVDS (1 ch,   8-bit)

    端子

    -

    接口详情:

    品牌

    型号

    数量

    脚数

    脚间距

    脚定义



    1 pcs

    40 pins

    0.5 mm

    -



    六、天马7寸工业液晶模组TM070JDHG30发光详情

    接口特征:

    光源类型

    位置

    寿命(小时)

    数量

    形状

    是否可换

    WLED

    侧入式光源

    30K(Typ.)   (Hours)

    3S7P

    阵列

    -

    接口特征:

    位置


    侧入式光源


    WLED驱动电气

    输入电压

    输入电流

    功率消耗

    9..3/10.2V   (Typ./Max.)

    140mA (Typ.)

    1.3/1.43W   (Typ./Max.)

    接口特征:

    位置

    -

    类型

    包含在屏信号接口中

    光源驱动:

  • 天马7寸工业液晶模组TM070JDHG30概况:

    TM070JDHG30是天马微电子股份有限公司 (天马,TIANMA) 推出的一款采用a-Si TFT-LCD技术的7.0吋液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。TM070JDHG30工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 70°C。基于它广视角,风景模式,白光LED背光,宽屏等特征,此型号推荐使用于工业,网络电话,医疗影像等产品。


    TM070JDHG30作为一款SFT,常黑显示,透射式液晶模组产品,TM070JDHG30可以提供400 cd/m²的显示亮度 800:1的透射对比度,以及88/88/88/88 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为35 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号,此产品可以显示16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。背光方面此产品采用了3S7P WLED发光的侧入式光源,光源的使用寿命为30K小时,不含背光驱动。TM070JDHG30采用了LVDS (1 ch, 8-bit)信号接口,总共40 pins,采用FPC连接,驱屏电压为3.3/10.4/16/-6.8V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。


    TM070JDHG30于2016年Q2量产,当前生产状态为量产中。如果开发新产品想采用TM070JDHG30液晶模组,建议多了解关于TM070JDHG30的最新的生产状态信息和技术信息。TM070JDHG30所有参数值均以规格书为准,TM070JDHG30规格书和最新价格可以咨询杭州旭虹科技。
