1、我公司TM070DDH03为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、天马7.0寸液晶模组TM070DDH03应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM070DDH03 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业，MID UMPC,MP4 PMP,平板电脑，上网本 | |
对角尺寸 | 7.0” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征： | 表面雾面，6/8位灰阶可选，风景模式，白光LED背光,上/下/左/右翻转显示，宽屏 | |||
二、天马7.0寸液晶模组TM070DDH03结构详情
像素特征： | 解析度 | 1024(RGB)×600 , WSVGA | 点间距(mm) | 0.050×0.150 mm(H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.150×0.150mm (H×V) | |
结构尺寸： | 显示区域 | 153.6(H) × 90(V)mm | 开口区域(mm) | 156.2(H) × 92.6(V)mm |
外观尺寸 | 165.75×105.39 mm (H×V) | 外观厚度(mm) | 3.4±0.30 mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 17:10 (H:V) | 风景肖像 | 风景模式 | |
其它参数： | 重量 | 112g (Typ.) | 表面处理 | 雾面 |
三、天马7.0寸液晶模组TM070DDH03光学详情
基本信息： | 显示亮度 | 320 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 75/75/70/75 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 20(Typ.)(Tr+Td) (ms) | |
色彩性能： | 白色坐标 | X:0.310; Y:0.330 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、天马7.0寸液晶模组TM070DDH03电子详情
翻转扫描 : | 翻转 (水平/垂直) |
刷新频率： | 60Hz |
功率总耗 : | 1.543W (Typ.) |
五、天马7.0寸液晶模组TM070DDH03信号详情
信号电气： | 电压供应 | 3.3/11.0/20.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL) | 电流供应 | 16/33/0.4/0.4mA (Max.)(IDD/IAVDD/IGH/IGL)) |
功耗 | 426.5/646.1mW (Typ./Max.) | |||
信号类型： | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |
接口特征： | 类型 | FPC | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 40pins | 0.5mm | DRGB-40P1C8B-050A | |
六、天马7.0寸液晶模组TM070DDH03光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 3S6P | 是否可换 | - | 灯管寿命 | 15K(Typ.) (Hours) | |
灯管电气 | 电压供应 | 9.3V (Typ.) | 电流供应 | 120mA (Typ.) | ||
功耗 | 1.116W (Typ.) | |||||
接口特征： | 类型 | 包含在屏信号接口中 | ||||
背光驱动 : | 无 | |||||
七、天马7.0寸液晶模组TM070DDH03包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
50 pcs / box | 8.826±0.5 Kgs | 530×350×250 mm (L×W×H) |
天马7.0寸液晶模组TM070DDH03概况：

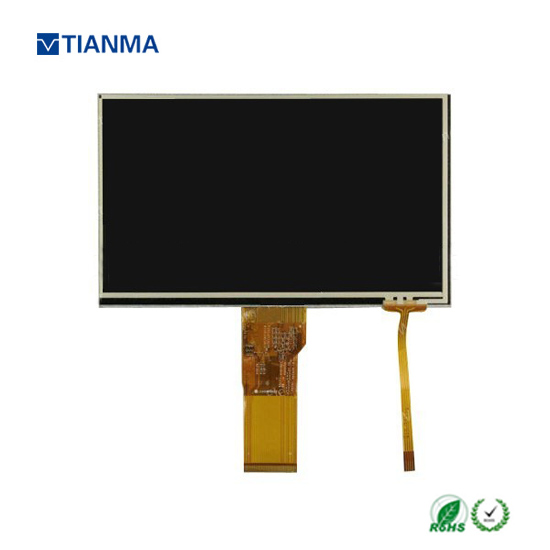

TM070DDH03是天马 (TIANMA)推出的一款7.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。TM070DDH03工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TM070DDH03特征: 表面雾面，6/8位灰阶可选，风景模式，白光LED背光，宽屏，上/下,左/右翻转显示， 2 in 1 FPC (length 45.06mm); CABC。TM070DDH03推荐应用于工业，MID UMPC，MP4 PMP，平板电脑，上网本。
TM070DDH03作为一款TN，常白显示，透射式液晶模组产品，TM070DDH03可以提供320 cd/m²的显示亮度 500:1的透射对比度，以及75/75/70/75 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为12 o'clock，它的响应时间为20 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，TM070DDH03可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。TM070DDH03背光采用了3S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。TM070DDH03采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/11.0/20.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。
TM070DDH03于2011年Q3量产，当前生产状态为已停产。如果开发新产品想采用TM070DDH03液晶模组，建议多了解一下关于TM070DDH03的最新的生产状态信息和技术信息，TM070DDH03所有参数值均以规格书为准，TM070DDH03规格书和最新价格可以咨询杭州旭虹。
