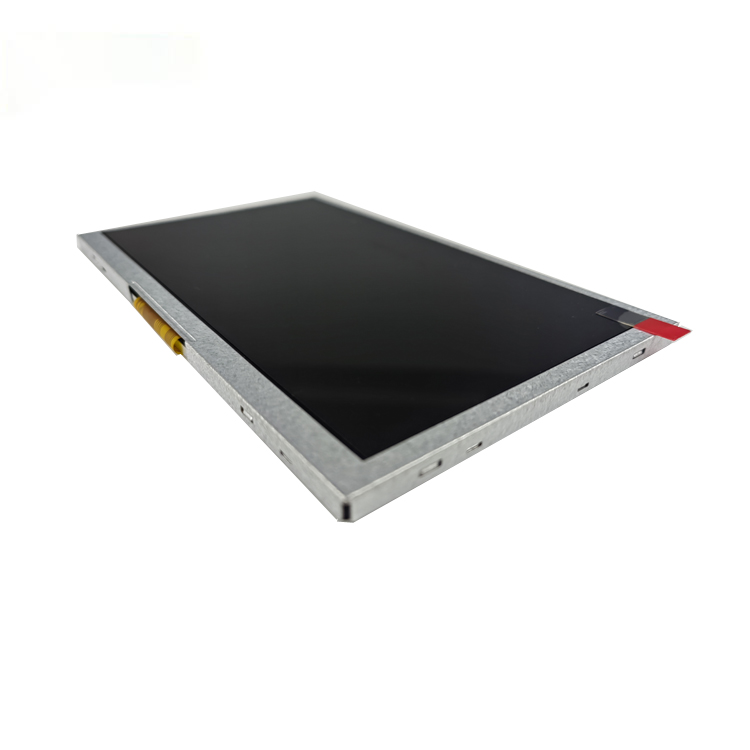

一、天马液晶模组P0700WVN1MA00 应用详情
基础信息 : | 品牌 | 天马（TIANMA） | 型号名称 | P0700WVN1MA00 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 7.0吋 | 适用于 | 工业，户外高亮，车载显示 | |
最大额定 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~ 90 °C |
RoHS | RoHS | 抗振能力 | 6.8G (66.64 m/s²) | |
典型特征 : | 宽温，6.8G抗震，超高亮度，白光LED背光，寿命大于5万小时，上/下，左/右翻转显示，表面雾面 | |||
二、天马液晶模组P0700WVN1MA00 光学详情
基础信息 : | 亮度(cd/m²) | 1000 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 12 o'clock | 响应速度 | 25 (Typ.)(Tr+Td) ms | |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.329; Wy:0.355 | 颜色数量 | 16.7M (8-bit) |
色温 | 5630K | 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 54% | sRGB覆盖率 | 74% |
Adobe RGB覆盖率 | 57% | DCI-P3覆盖率 | 57% | |
Rec.2020覆盖率 | 41% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能: | 阳光下可视性 | 是 | 透射率 | - |
三、天马液晶模组P0700WVN1MA00 结构详情
像素特征 : | 分辨率 | 800(RGB)×480, WVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0642×0.1790 mm | 像素间距(W×H) | 0.1926×0.1790 mm [134PPI] | |
物理尺寸 : | 显示尺寸 | 154.08(W)×85.92(H) mm | 外观尺寸 | 164.9(W)×100(H) mm |
可视尺寸 | 157.08(W)×89.39(H) mm | 外观厚度 | 5.7±0.3 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
其它细节 : | 重量 | 160g | 表面处理 | 雾面 |
4、天马液晶模组P0700WVN1MA00 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 2.32W |
5、天马液晶模组P0700WVN1MA00 信号详情

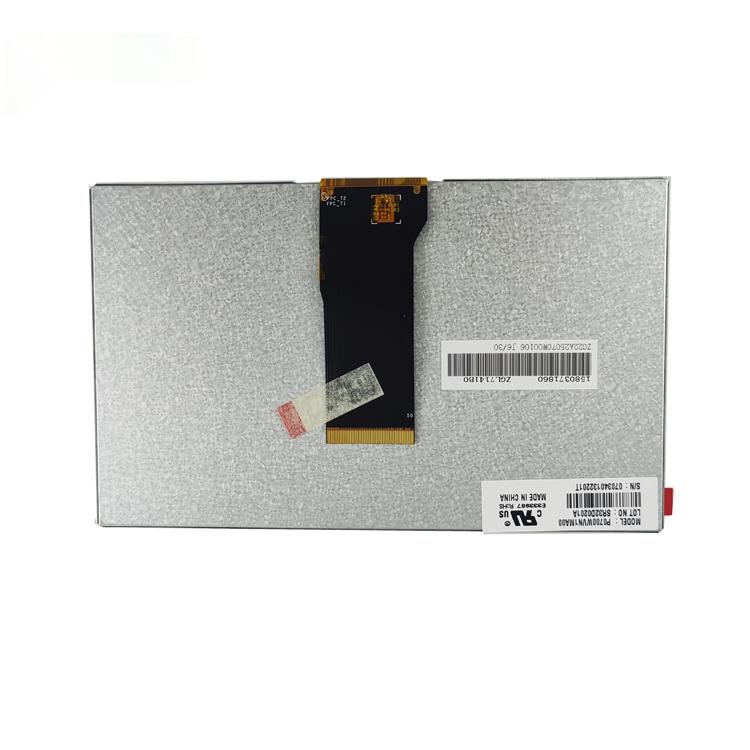

信号电气 : | 输入电流 | 8/20/0.4/0.8mA (Typ.)(DIDD/AIDD/IGH/IGL) | 输入电压 | 3.3/10.4/16/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | ||
功率消耗 | 250/400mW (Typ./Max.) | 信号接口 | TTL (1 ch, 8-bit) | |||
逻辑电压 : | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5 mm | 50 pins | 1 pcs | ||||
6、天马液晶模组P0700WVN1MA00 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | 3S8P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | 50K (Min.) 小时 | |
灯管电气 : | 输入电压 | 9.6/10.8V (Typ./Max.) | 输入电流 | 200mA (Typ./Max.) | ||
功率消耗 | 1.92W (Typ.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 无 | |||||
7、天马液晶模组P0700WVN1MA00 包装详情
包装箱 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
16 | 520×345×74 | - |
天马液晶模组P0700WVN1MA00概况：
P0700WVN1MA00是 (天马，TIANMA) TFT-LCD的7.0吋液晶模组，装配有WLED背光，无背光驱动，无触摸。工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为6.8G (66.64 m/s²)。基于它宽温，6.8G抗震，超高亮度，白光LED背光，寿命大于5万小时，上/下,左/右翻转显示，表面雾面等特征，此型号推荐使用于工业，户外高亮，车载显示等产品。
P0700WVN1MA00作为一款TN，常白显示，透射式液晶模组产品，P0700WVN1MA00可以提供1000 cd/m²的显示亮度 1000:1的透射对比度，以及70/70/60/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为12 o'clock，它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了50% (NTSC)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。P0700WVN1MA00采用了TTL (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。
P0700WVN1MA00于2023年Q1量产，当前生产状态为量产中。如果开发新产品想采用P0700WVN1MA00液晶模组，建议多了解一下关于P0700WVN1MA00的最新的生产状态信息和技术信息。P0700WVN1MA00所有参数值均以规格书为准，P0700WVN1MA00规格书和最新价格可以咨询杭州旭虹科技。
