TM050RDZG03

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 5.0寸 >

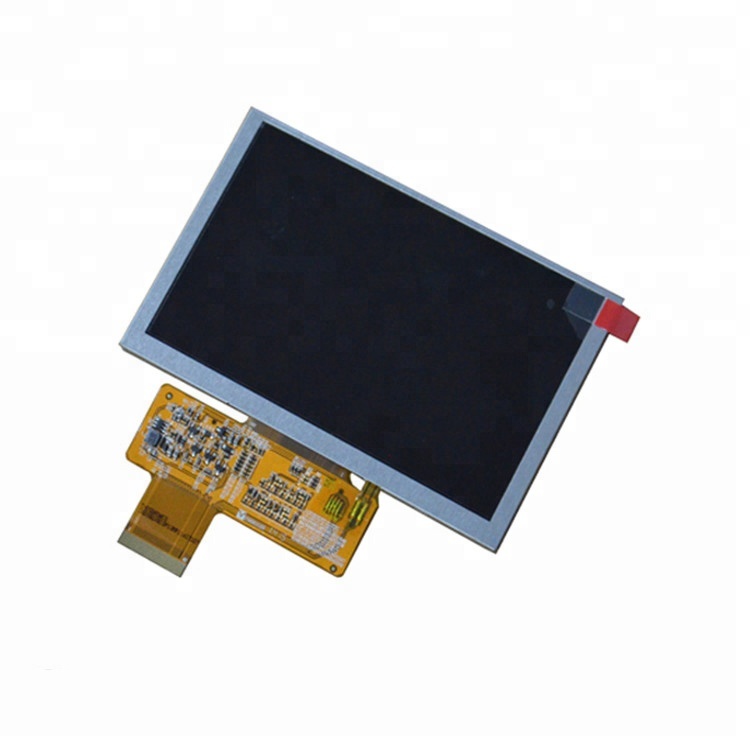

  • TM050RDZG03正面图

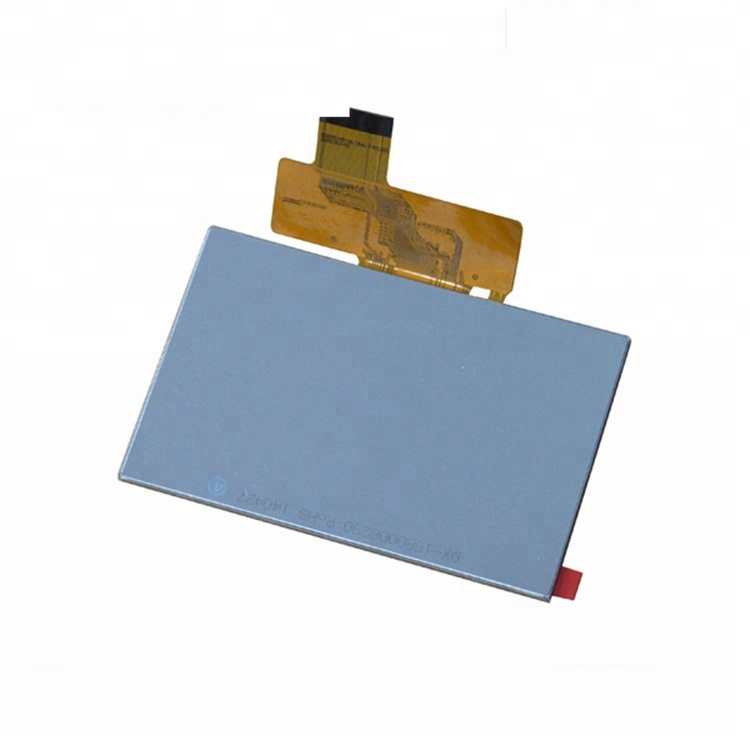

  • TM050RDZG03背面图
  • 型号:TM050RDZG03
  • 品牌:天马/TIANMA
  • 尺寸:5.0寸
  • 分辨率:800(RGB)×480 ,WVGA
  • 亮度:1000 cd/m² (Typ.)
  • 视角:80/80/70/80 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:750:1 (Typ.) (透射)
  • 工作温度:-30 ~ 85 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、天马液晶模组TM050RDZG03 应用特征

    基本信息 :

    制造商

    型号

    类型


    天马(TIANMA)

    TM050RDZG03

    a-Si TFT-LCD , 液晶模组


    应用环境 :

    RoHS

    工作温度

    存储温度


    RoHS

    -30 ~ 85 °C

    -40 ~ 90 °C


    应用产品 :

    工业

    典型特征 :

    宽温,超高亮度,白光LED背光,寿命大于5万小时,表面雾面


    二、天马液晶模组TM050RDZG03 结构特征

    对角尺寸:

    5.0"

    像素特征:

    像素数量

    像素排列

    点间距(H×V)

    像素间距(H×V)

    800(RGB)×480 , WVGA

    RGB垂直条状

    0.045×0.135 mm

    0.135×0.135 mm

    结构尺寸:

    显示区域(H×V)

    开口区域(H×V)

    外观尺寸(H×V)

    外观厚度

    108×64.8 mm

    111.1×67.9 mm

    132.7×77.8 mm

    5.7±0.2 mm

    外观特征 :

    物理形状

    宽高比(H:V)

    风景肖像

    外观样式

    平面矩形

    15:9

    风景模式

    -

    其它参数 :


    重量

    表面防护

    表面处理


    -

    -

    雾面


    安装孔位 :

    Face mounting holes (4-Φ3.2) on left, right slugs


    三、天马液晶模组TM050RDZG03 光学特征





    基本信息:

    显示亮度

    显示模式

    对比度

    1000 cd/m² (Typ.)

    TN,常白显示,透射式

    750:1 (Typ.) (透射)

    推荐视角

    可视角度

    响应时间

    12 o'clock

    80/80/70/80 (Typ.)(CR10)

    20/30 (Typ./Max.)(Tr+Td) (ms)

    色彩性能 :

    色温

    支持颜色

    白色坐标

    6101K

    16.7M (8-bit)

    Wx:0.318; Wy:0.352

    1931色域 :

    NTSC比值

    sRGB覆盖率

    Adobe RGB覆盖率

    56%

    76%

    58%

    DCI-P3覆盖率

    Rec.2020覆盖率

    色域说明

    58%

    42%

    sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

    亮度均匀性:

    1.25/1.33 (Typ./Max.)(9 points)

    显示性能 :

    室外可视性



    四、天马液晶模组TM050RDZG03电子特征

    帧频率:

    60Hz

    翻转扫描 :

    No


    五、天马液晶模组TM050RDZG03 光源特征

    光源特征:

    光源类型

    位置

    寿命(小时)

    数量

    形状

    是否可换

    WLED

    侧入式光源

    50K(Typ.)

    3S6P

    6串

    -

    WLED电气 :

    输入电压

    输入电流

    功率消耗

    9.3V (Typ.)

    175mA (Typ.)

    1.63W (Typ.)


    六、天马液晶模组TM050RDZG03 信号特征

    信号电气 :

    输入电压

    输入电流

    功率消耗

    3.3V (Typ.)

    -

    -

    信号逻辑电压 :

    0VIL0.3VDD; 0.7VDDVIHVDD

    接口特征 :

    信号类型

    物理类型

    接口位置

    Parallel RGB (1 ch, 8-bit)

    FPC

    -

    接口详情 :

    品牌

    型号

    数量

    脚数

    脚间距

    脚定义



    1 pcs

    40 pins

    0.5 mm



    七、天马液晶模组TM050RDZG03 包装特征

    包装箱 :

    数量

    重量

    尺寸

    72 pcs / 箱

    -

    395×290×315 mm (L×W×H)


  • 天马液晶模组TM050RDZG03 概况:

    天马 (TIANMA) 推出的TM050RDZG03是一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品,它装配有WLED背光,无触摸。宽温,超高亮度,白光LED背光,寿命大于5万小时,表面雾面。它的工作温度为 -30 ~ 85°C,存储温度为 -40 ~ 90°C。此型号适合应用于工业。



    TM050RDZG03显示分辨率为800(RGB)×480 (WVGA),宽高比为15:9 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为108×64.8 (宽×高) mm,可视尺寸为111.1×67.9 (宽×高) mm,外观尺寸为132.7(宽)×77.8(高)×5.9(厚) mm,表面处理为雾面。背光方面此产品采用了3S6P WLED发光的侧入式光源,光源的使用寿命为50K小时。TM050RDZG03采用了Parallel RGB (1 ch, 8-bit)信号接口,总共40 pins,采用FPC连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    TM050RDZG03于2019年Q3量产,当前生产状态为量产中。如果开发新产品想采用TM050RDZG03液晶模组,建议多了解一下关于TM050RDZG03的最新的生产状态信息和技术信息。TM050RDZG03所有参数值均以规格书为准,TM050RDZG03规格书和最新价格可以咨询杭州旭虹。
