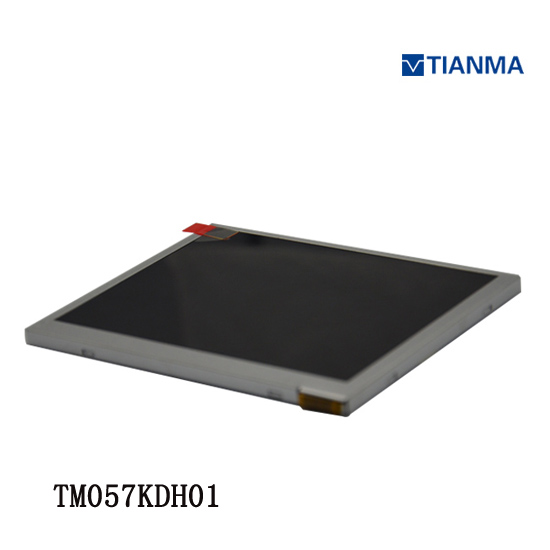

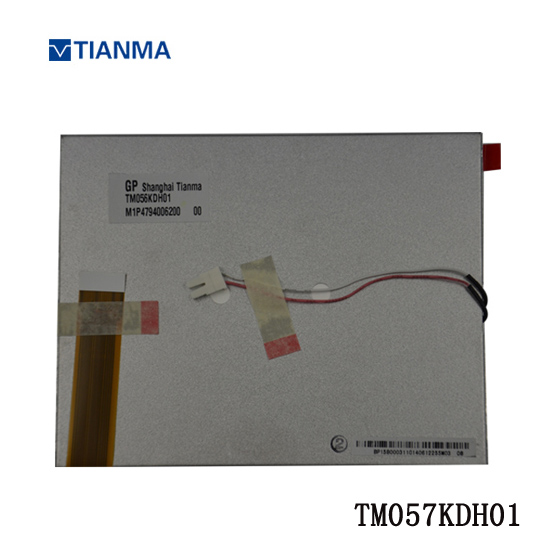

TM057KDH01

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 5.7寸 >
  • TM057KDH01
  • TM057KDH01
  • 型号:TM057KDH01
  • 品牌:天马/TIANMA
  • 尺寸:5.7寸
  • 分辨率:320(RGB)×240[QVGA]
  • 亮度:400 cd/m² (Typ.)
  • 视角:70/70/70/60 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:500:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司TM057KDH01 为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马5.7寸液晶模组TM057KDH01 应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM057KDH01

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    可视门铃,数码相框,便携式DVD,工业

    对角尺寸

    5.7”



    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~~ 80 °C

    ROHS

    ROHS



    典型特征:

    表面雾面,风景模式,白光LED背光,上/下/左/右翻转显示,背光寿命大于5w小时



    二、天马5.7寸液晶模组TM057KDH01结构详情

    像素特征:

    解析度

    320(RGB)×240 , QVGA

    点间距(mm)

    0.120×0.360 mm(W×H)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.360×0.360 mm (W×H)

    结构尺寸:

    显示区域

    115.2(W)×86.4(H) mm

    开口区域(mm)

    118.2(W)×89.4(H) mm

    外观尺寸

    144(W)×104.6(H) mm

    外观厚度(mm)

    12.8 (Max.) mm

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    4:3 (H:V)

    风景肖像

    肖像模式

    安装方式:

    Rear mounting poles (4-Φ2.6)

    其它参数:

    重量

    160g (Typ.)

    表面处理

    雾面,Hard coating (3H)



    三、天马5.7寸液晶模组TM057KDH01 光学详情



    基本信息:

    显示亮度

    400 cd/m² (Typ.)

    对比度

    500:1 (Typ.) (透射)

    可视角度

    70/70/70/60 (Typ.)(CR≥10)

    显示模式

    TN,常白显示,透射式

    最佳视角

    6 o'clock

    响应时间(ms)

    20/30 (Typ./Max.)(Tr+Td) ms

    色彩性能:

    白色坐标

    X:0.324; Y:0.362

    支持颜色

    262K (6-bit)

    色域

    50% NTSC (CIE1931)

    亮度均匀性

    1.25/1.33 (Typ./Max.)(9 points)



    四、天马5.7寸液晶模组TM057KDH01 电子详情

    翻转扫描 :

    翻转 (水平/垂直)

    刷新频率:

    60Hz



    五、天马5.7寸液晶模组TM057KDH01 信号详情

    信号电气:

    电压供应

    3.3V (Typ.)

    电流供应

    145/225mA (Typ./Max.)

    信号类型:

    Parallel RGB (1 ch, 6-bit)

    逻辑电压

    0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC

    接口特征:

    类型

    端子

    接口详情:

    数量

    脚数

    脚距

    脚定义

    1pcs

    33pins

    0.5mm

    DRGB-33P1C6B-020B



    六、天马5.7寸液晶模组TM057KDH01 光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    3串

    位置

    侧入式光源

    数量

    5S3P

    是否可换

    -

    灯管寿命

    50K(Typ.) (Hours)

    灯管电气:

    电压供应

    14.85/18.15V (Min./Max.)

    电流供应

    25mA (Typ.)

    功耗

    1.238W (Typ.)

    接口特征:

    类型

    端子

    背光驱动 :



    七、天马5.7寸液晶模组TM057KDH01 包装详情

    包装箱:

    数量

    重量

    包装箱尺寸

    40 pcs / box

    9.396 Kgs

    530×350×250 mm (L×W×H)


  • 天马5.7寸液晶模组TM057KDH01概况:

    TM057KDH01是天马微电子股份有限公司 (天马,TIANMA) 推出的一款采用a-Si TFT-LCD技术的5.7吋液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。TM057KDH01的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 85°C。基于它表面雾面,风景模式,白光LED背光,背光寿命大于5万小时,上/下,左/右翻转显示, lamp wire length: 80mm等特征,TM057KDH01推荐使用于工业等产品。



    TM057KDH01作为一款TN,常白显示,透射式液晶模组产品,TM057KDH01可以提供400 cd/m²的显示亮度 500:1的透射对比度,以及70/70/70/60 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为20/30 (Typ./Max.)(Tr+Td) ms。由于每个像素点采用了6-bit灰阶信号,TM057KDH01可以显示262K颜色,其显示的色彩饱和度也达到了50% (CIE1931)。TM057KDH01背光采用了5S3P WLED发光的侧入式光源,光源的使用寿命为50K小时,不含背光驱动。TM057KDH01采用了Parallel RGB (1 ch, 6-bit)信号接口,总共33 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    TM057KDH01于2009年Q4量产,当前生产状态为量产中。如果开发新产品想采用TM057KDH01液晶模组,建议多了解一下关于TM057KDH01的最新的生产状态信息和技术信息。TM057KDH01所有参数值均以规格书为准,TM057KDH01规格书和最新价格可以咨询杭州旭虹。
