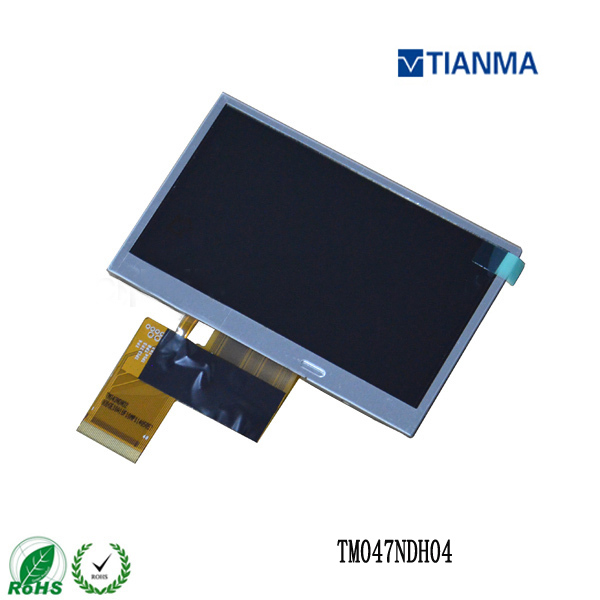

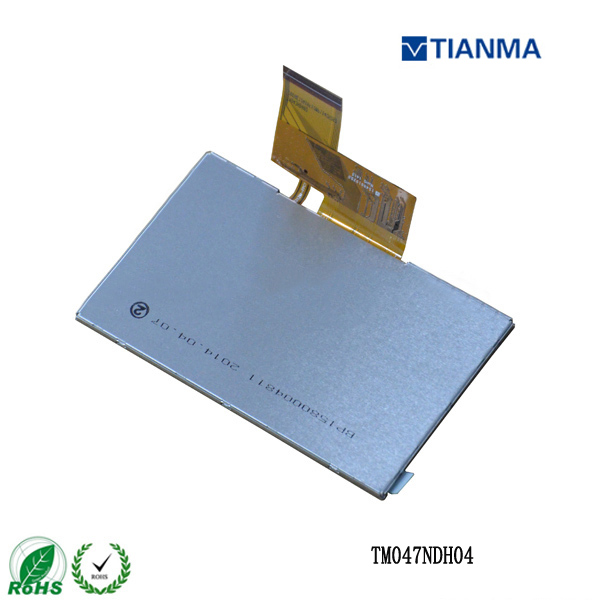

TM047NDH04

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 4.7寸 >
  • TM047NDH04
  • TM047NDH04
  • 型号:TM047NDH04
  • 品牌:天马/TIANMA
  • 尺寸:4.7寸
  • 分辨率:480(RGB)×272 [WQVGA]
  • 亮度:250cd/m² (Min.)
  • 视角:70/70/60/70 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:500 : 1 (Typ.) [透射]
  • 工作温度:-20 ~ 70 °C
  • 是否量产:已停产
  • 技术参数
  • 产品描述
  • 1、我公司TM047NDH04 为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马4.7寸液晶模组TM047NDH04 应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM047NDH04

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    便携导航仪,掌上电视,MP4 PMP

    对角尺寸

    4.7”



    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~ 80 °C

    ROHS

    ROHS



    典型特征:

    表面镜面,风景模式,宽屏,白光LED背光



    二、天马4.7寸液晶模组TM047NDH04结构详情

    像素特征:

    解析度

    480(RGB)×272 , WQVGA

    点间距

    0.072×0.216 (H×V)mm

    像素排列

    RGB垂直条状

    像素间距

    0.216×0.216 (H×V)mm

    结构尺寸:

    显示区域

    103.68×58.752 mm (H×V)

    开口区域

    104.68×59.75(H×V)mm

    外观尺寸

    114.3×72.5 mm (H×V)

    外观厚度

    3.3±0.3 mm

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    16:9 (H:V)

    风景肖像

    肖像模式

    其它参数:

    重量

    115g

    表面处理

    镜面 (Haze 0%),Hard coating (3H)



    三、天马4.7寸液晶模组TM047NDH04光学详情



    基本信息:

    显示亮度

    250 cd/m² (Typ.)

    对比度

    500:1 (Typ.) (透射)

    可视角度

    70/70/60/70 (Typ.)(CR≥10)

    显示模式

    TN,常白显示,透射式

    最佳视角

    12 o'clock

    响应时间(ms)

    20 (Typ.)(Tr+Td)

    色彩性能:

    白色坐标

    X:0.310; Y:0.320

    支持颜色

    16.7M (8-bit)

    色域

    50% NTSC (CIE1931)

    亮度均匀性

    1.25/1.33 (Typ./Max.)(9 points)



    四、天马4.7寸液晶模组TM047NDH04电子详情

    工作频率:

    60Hz

    翻转扫描 :

    No

    时序控制 (T-CON) :

    Embedded T-CON



    五、天马4.7寸液晶模组TM047NDH04信号详情

    信号电气:

    电压供应

    3.3V (Typ.)

    功率消耗

    85/90mW (Typ./Max.)

    信号类型:

    Parallel RGB (1 ch, 8-bit)

    逻辑电压

    0≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD

    接口特征:

    类型

    FPC

    接口详情:

    数量

    脚数

    脚距


    1pcs

    40pins

    0.5mm




    六、天马4.7寸液晶模组TM047NDH04光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    阵列

    位置

    侧入式光源

    数量

    5S2P

    是否可换

    -

    灯管寿命

    20K(Typ.) (Hours)

    灯管电气:

    电压供应

    16V (Typ.)

    电流供应

    40/50mA (Typ./Max.)

    功耗

    640mW (Typ.)

    接口特征:

    类型

    包含在屏信号接口中

    背光驱动 :



    七、天马4.7寸液晶模组TM047NDH04包装详情

    包装箱:

    数量

    重量

    包装箱尺寸

    112 pcs / box

    11.5±0.057 Kgs

    530×350×250 mm (L×W×H)



  • 天马4.7寸液晶模组TM047NDH04概况:

    天马 (TIANMA) 推出的TM047NDH04是一款采用a-Si TFT-LCD技术的4.7英寸液晶模组产品,TM047NDH04装配有WLED背光,无背光驱动,无触摸。TM047NDH04典型特征为: 表面镜面,风景模式,白光LED背光,宽屏, 3 in 1 FPC。TM047NDH04的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。TM047NDH04推荐使用于便携导航仪,掌上电视,MP4 PMP。



    TM047NDH04作为一款TN,常白显示,透射式液晶模组产品,TM047NDH04可以提供250 cd/m²的显示亮度 500:1的透射对比度,以及70/70/60/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为20 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号,TM047NDH04可以显示16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。TM047NDH04背光采用了5S2P WLED发光的侧入式光源,光源的使用寿命为20K小时,不含背光驱动。TM047NDH04采用了Parallel RGB (1 ch, 8-bit)信号接口,总共40 pins,采用FPC连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    TM047NDH04于2010年Q1量产,当前生产状态为已停产。如果开发新产品想采用TM047NDH04液晶模组,建议多了解一下关于TM047NDH04的最新的生产状态信息和技术信息。TM047NDH04所有参数值均以规格书为准,TM047NDH04规格书和最新价格可以咨询杭州旭虹。
