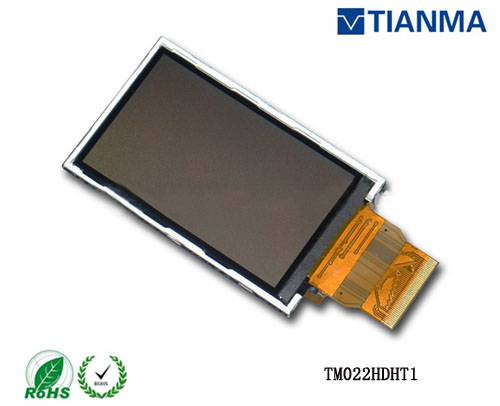

TM022HDHT1

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 2.2寸 >
  • TM022HDHT1
  • 型号:TM022HDHT1
  • 品牌:天马/TIANMA
  • 尺寸:2.2寸
  • 分辨率:240(RGB)×320 [QVGA]
  • 亮度:90 cd/m² (Typ.)
  • 视角:40/45/48/45 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:120:1 (Typ.) (透射) 10:1 (Typ.) (反射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:已停产
  • 技术参数
  • 产品描述
  • 1、我公司TM022HDHT11 为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马液晶模组TM022HDHT11 应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM022HDHT11

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    手机,PDA手持终端

    对角尺寸

    2.2



    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~~ 80 °C

    ROHS

    ROHS



    典型特征:

    肖像模式,半投射半反射式,白光LED背光



    二、天马液晶模组TM022HDHT11 结构详情

    像素特征:

    解析度

    240(RGB)×320 , QVGA

    点间距(mm)

    0.047×0.141 (H×V)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.141×0.141 (H×V)

    结构尺寸:

    显示区域(mm)

    33.84(H) × 45.12(V)

    开口区域(mm)

    36.04(H) × 47.32(V)

    外观尺寸(mm)

    40.6(H) × 56.6(V)

    外观厚度(mm)

    2.7±0.2

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    3:4 (H:V)

    风景肖像

    肖像模式

    其它参数:

    重量

    TBD

    表面处理

    ClearHard coating (3H)



    三、天马液晶模组TM022HDHT11 光学详情



    基本信息:

    显示亮度

    90 cd/m² (Typ.)

    对比度

    120:1 (Typ.) (透射)     10:1 (Typ.) (反射)

    可视角度

    40/45/48/45 (Typ.)(CR10)

    显示模式

    ECB,常白显示,透反射式

    最佳视角

    12 o'clock

    响应时间(ms)

    35 (Typ.)(Tr+Td)



    色彩性能:

    白色坐标

    X:0.310; Y:0.300

    支持颜色

    262K (6-bit)

    色域

    50% NTSC (CIE1931)

    亮度均匀性

    1.25/1.43 (Typ./Max.)(9 points)

    显示性能:

    室外可视性

    透射度

    -

    3D技术

    -

    反射率

    5.5% (Typ.)



    四、天马液晶模组TM022HDHT11 电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    No

    驱动IC :

    已邦定 ILI9341



    五、天马液晶模组TM022HDHT11 信号详情

    信号电气:

    电压供应

    2.8V (Typ.)(VDD)

    电流供应

    10mA (Typ.)

    信号类型:

    Parallel RGB (1 ch, 6-bit) + SPI

    逻辑电压

    0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD

    接口特征:

    类型

    FPC

    接口详情:

    数量

    脚数

    脚距


    1pcs

    39pins

    0.3mm




    六、天马液晶模组TM022HDHT11 光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    1串

    位置

    侧入式光源

    数量

    4S1P

    是否可换

    -

    灯管寿命

    20K(Typ.) (Hours)

    灯管电气

    电压供应

    12/12.6/14.4V (Min./Typ./Max.)

    电流供应

    20/25mA (Typ./Max.)

    功耗

    246mW (Typ.)

    接口特征:

    类型

    包含在屏信号接口中

    背光驱动 :



    七、天马液晶模组TM022HDHT11 包装详情

    包装箱:

    数量

    重量

    包装箱尺寸

    576 pcs / 箱

    14.38 Kgs

    544×365×250 mm (L×W×H)


  • 天马2.2寸工业液晶模组TM022HDHT11 概况:

    TM022HDHT1是天马,TIANMA推出的一款TFT-LCD 2.2吋液晶屏,TM022HDHT1装配有WLED背光,无背光驱动,无触摸,已邦定ILI9340驱动IC。TM022HDHT1的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。基于它肖像模式,半透射半反射式,白光LED背光等特征,TM022HDHT1推荐使用于手机,PDA手持终端等产品。


    TM022HDHT1作为一款ECB,常白显示,透反射式液晶模组产品,TM022HDHT1可以提供90 cd/m²的显示亮度 120:1的透射对比度,以及40/45/48/45 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为35 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit灰阶信号,TM022HDHT1可以显示262K颜色,其显示的色彩饱和度也达到了30% (CIE1931)。TM022HDHT1背光采用了4S1P WLED发光的侧入式光源,光源的使用寿命为20K小时,不含背光驱动。TM022HDHT1采用了Parallel RGB (1 ch, 6-bit) + SPI信号接口,总共39 pins,采用FPC连接,驱屏电压为2.8V (Typ.)(VDD)。它的典型垂直刷新率Fv为60Hz。


    如果开发新产品想采用TM022HDHT1液晶模组,建议多了解一下关于TM022HDHT1的最新的生产状态信息和技术信息。TM022HDHT1所有参数值均以规格书为准,TM022HDHT1规格书和最新价格可以咨询杭州旭虹。
